KAPSAVSBORD
Introduktion
For at du kan få mest mulig glæde af dit
nye kapsavsbord, beder vi dig gennemlæse
denne brugsanvisning, før du tager
kapsavsbordet i brug. Vi anbefaler dig
desuden at gemme brugsanvisningen, hvis
du senere skulle få brug for at genopfriske
din viden om kapsavsbordets funktioner.

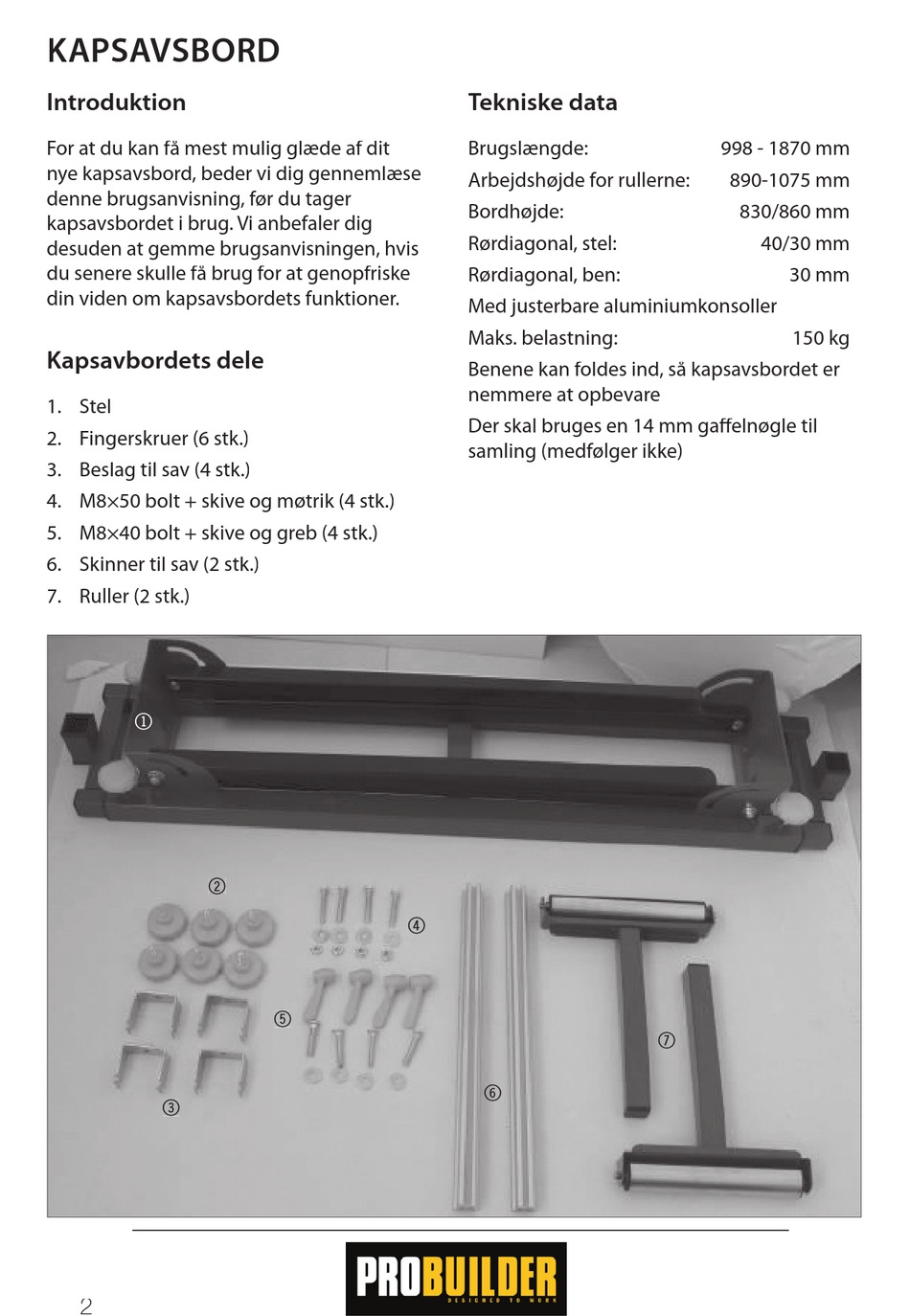

Kapsavbordets dele
1. Stel
2. Fingerskruer (6 stk.)
3. Beslag til sav (4 stk.)
4. M8×50 bolt + skive og møtrik (4 stk.)
5. M8×40 bolt + skive og greb (4 stk.)
6. Skinner til sav (2 stk.)
7. Ruller (2 stk.)
1
2
3
2
4
5
Tekniske data
Brugslængde:
Arbejdshøjde for rullerne:
Bordhøjde:
Rørdiagonal, stel:
Rørdiagonal, ben:
Med justerbare aluminiumkonsoller
Maks. belastning:
Benene kan foldes ind, så kapsavsbordet er
nemmere at opbevare
Der skal bruges en 14 mm gaff elnøgle til
samling (medfølger ikke)
6
998 - 1870 mm
890-1075 mm
830/860 mm
40/30 mm
30 mm
150 kg
7
