SOPORTE PARA SIERRA RADIAL
Introducción
Para sacar el máximo provecho a su nuevo
soporte para sierra radial, lea este manual
de instrucciones antes de usarlo. Además,
guarde las instrucciones por si necesita
consultarlas más adelante.

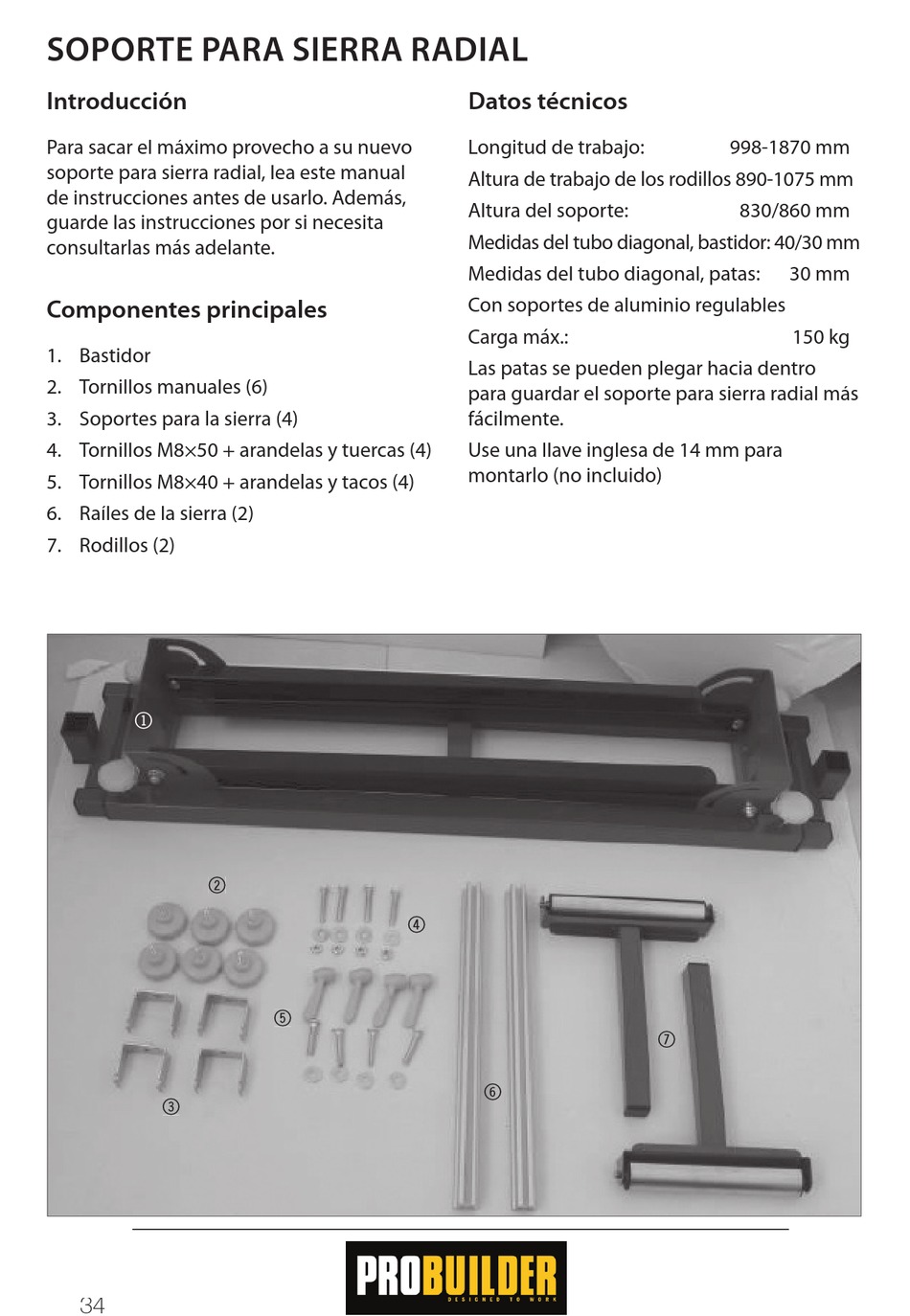

Componentes principales

1. Bastidor
2. Tornillos manuales (6)
3. Soportes para la sierra (4)
4. Tornillos M8×50 + arandelas y tuercas (4)
5. Tornillos M8×40 + arandelas y tacos (4)
6. Raíles de la sierra (2)
7. Rodillos (2)
1
2
3
34
4
5
Datos técnicos
Longitud de trabajo:
Altura de trabajo de los rodillos 890-1075 mm
Altura del soporte:
Medidas del tubo diagonal, bastidor: 40/30 mm
Medidas del tubo diagonal, patas:
Con soportes de aluminio regulables
Carga máx.:
Las patas se pueden plegar hacia dentro
para guardar el soporte para sierra radial más
fácilmente.
Use una llave inglesa de 14 mm para
montarlo (no incluido)
6
998-1870 mm
830/860 mm
30 mm
150 kg
7
