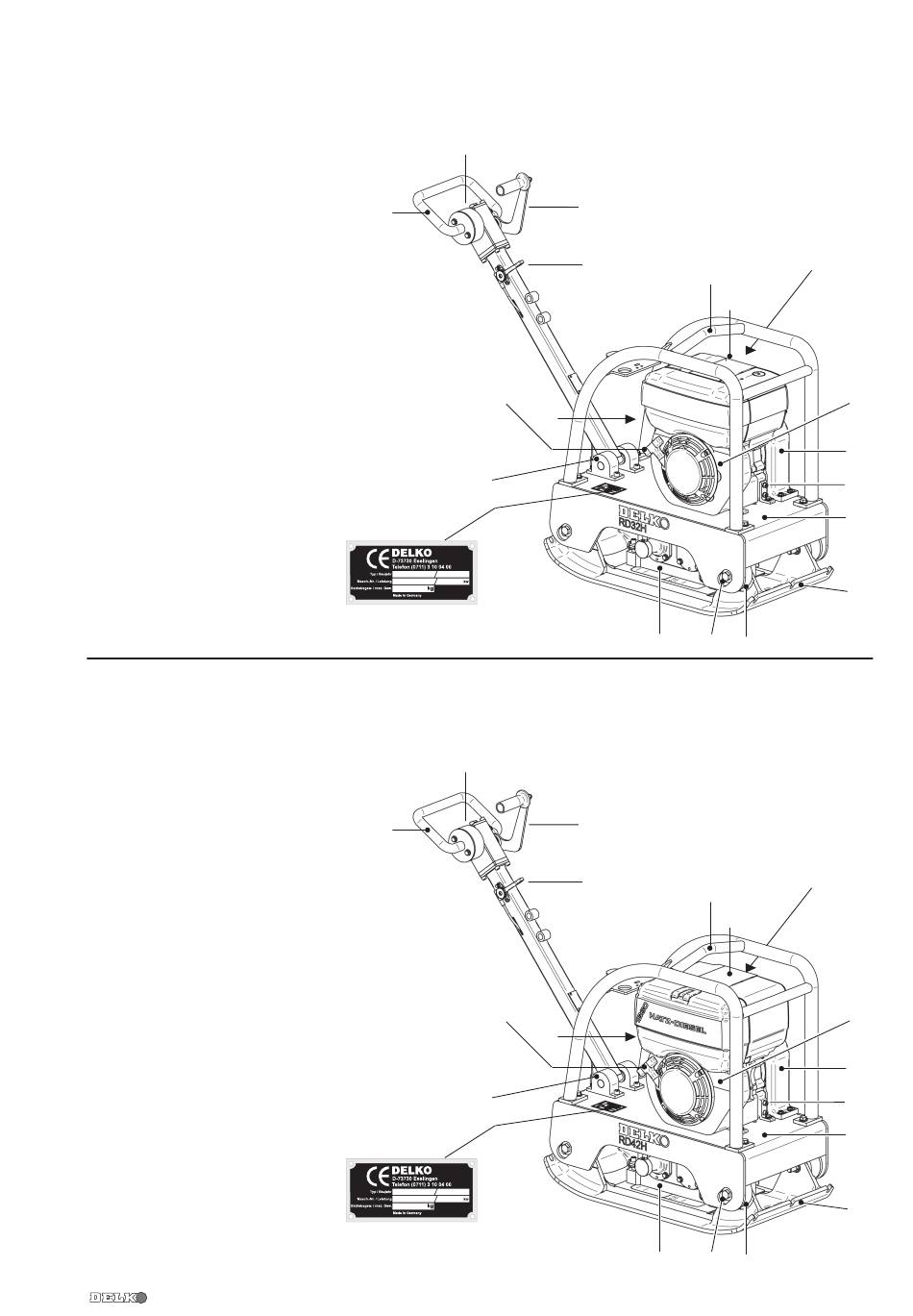

2 Übersichtsbild und technische Daten
2.1 Übersichtsbild RD32H
1 Lenker
2 Öleinfüllschraube (Hydrauliköl)
3 Unwucht-Verstellhebel
4 Drehzahl-Verstellhebel
5 Anschlagbügel
6 Kraftstofftank
7 Dieselmotor
8 Obere Keilriemenabdeckung, dahinter
Keilriemen und Fliehkraftkupplung
9 Befestigungsschrauben für den Motor
1 0 Motorgrundplatte
1 1 Bodenwanne
1 2 Rundlager
1 3 Befestigungsschrauben für Motorgrundplatte
1 4 Unwuchtgetriebe für stufenlosen Vor- und Rücklauf
15 Lenkungsdämpfer
16 Reversierstarter
1 7 Dieselmotor
18 Ölablassschraube für Motoröl
1 9 Ölablassschraube für Getriebeöl
2.2 Ü bersichtsbild RD42H
1 Lenker
2 Öleinfüllschraube (Hydrauliköl)
3 Unwucht-Verstellhebel
4 Drehzahl-Verstellhebel
5 Anschlagbügel
6 Kraftstofftank
7 Dieselmotor
8 Obere Keilriemenabdeckung, dahinter
Keilriemen und Fliehkraftkupplung
9 Befestigungsschrauben für den Motor
1 0 Motorgrundplatte
1 1 Bodenwanne
1 2 Rundlager
1 3 Befestigungsschrauben für Motorgrundplatte
1 4 Unwuchtgetriebe für stufenlosen Vor- und Rücklauf
15 Lenkungsdämpfer
16 Reversierstarter
1 7 Dieselmotor
18 Ölablassschraube für Motoröl
1 9 Ölablassschraube für Getriebeöl
2
1
16
17
15
2
1
16
17
15
3
4
5
6
14
13
12
3
4
5
6
14
13
12
Motortyp und
Seriennummer
7
8
9
10
11
Motortyp und
Seriennummer
7
8
9
10
11
11
