Bedienungsanleitung AX460
7.6 Analog-Ausgang (DX2043, DX2053)
An Klemme 13 und 14 / 15 steht ein 16 Bit Analog-Ausgang zur Verfügung�
Dieser Ausgang ist im ANALOG MENU konfigurier- und skalierbar� Folgende Kon-
figuration ist möglich:
● Spannungs-Ausgang: -10 ... +10 V
● Strom-Ausgang: 0 ... 20 mA
● Strom-Ausgang: 4 ... 20 mA
Der Analog-Ausgang ist proportional zum Anzeigewert und bezieht sich auf AGND-
Potential�
AGND und Geräte-GND sind intern miteinander verbunden�
Ein Parallelbetrieb von Spannungs- und Strom-Ausgang ist nicht erlaubt!
7.7 Control-Ausgänge (DX20x2, DX20x3, DX20x5)
An Klemme 20, 21, 22 und 23 stehen vier Control-Ausgänge zur Verfügung�
Die Schaltbedingungen können im PRESELECTION MENU eingestellt werden�
Die Ausgänge Ctrl� Out 1 – Ctrl� Out 4 sind schnelle PNP-Ausgänge mit einem
Schaltvermögen von 5 – 30 Volt / 200 mA pro Kanal�
Die Schaltspannung wird durch die an der Klemme 19 (Com+) zugeführte Span-
nung bestimmt� Zum Schalten induktiver Lasten werden externe Dämpfungsmaß-
nahmen empfohlen� Der Schaltzustand wird im Display (Anzeige mit Einheit und
Statuszeile) als C1 – C4 dargestellt�

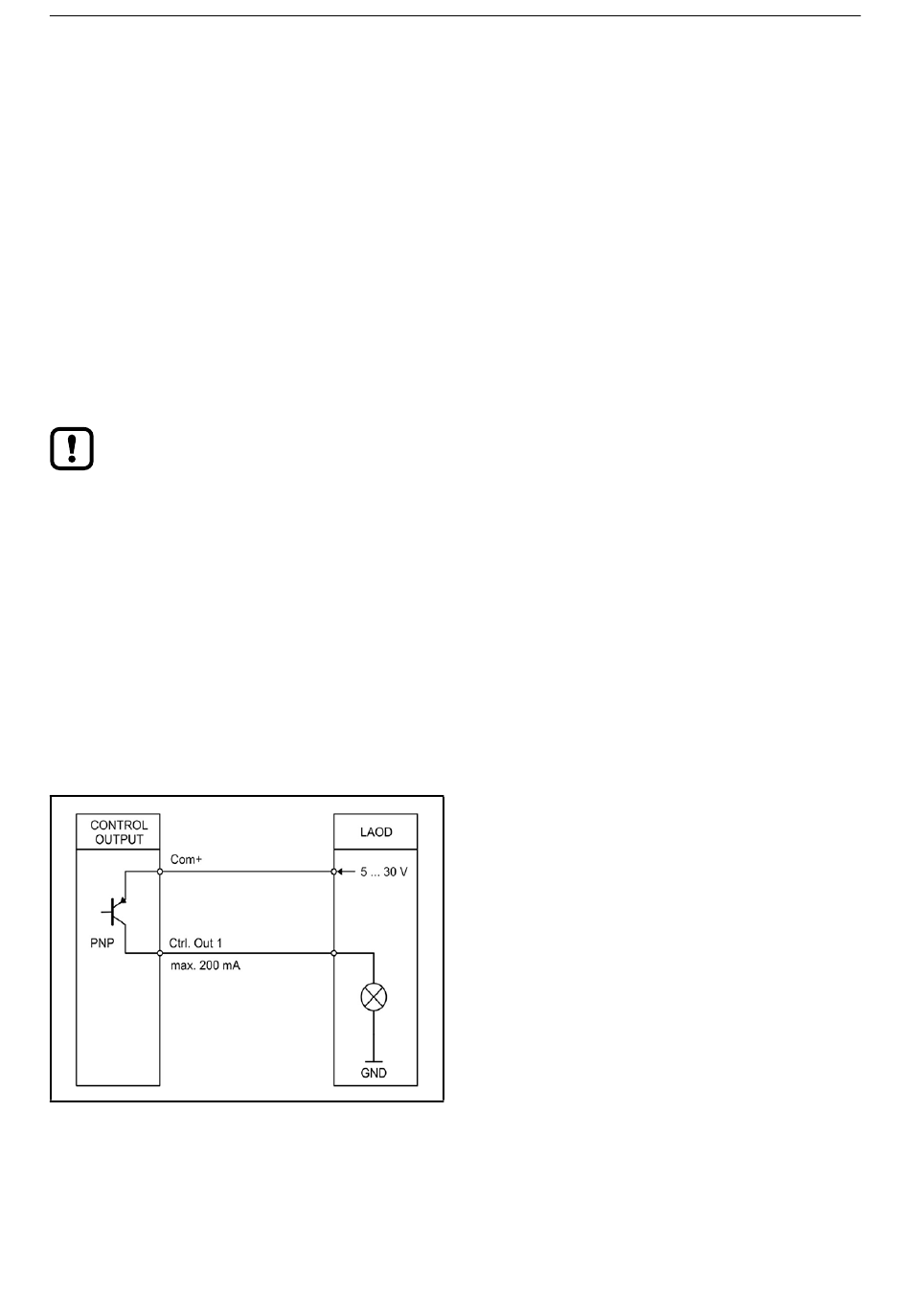

Anschluss der Control-Ausgänge
