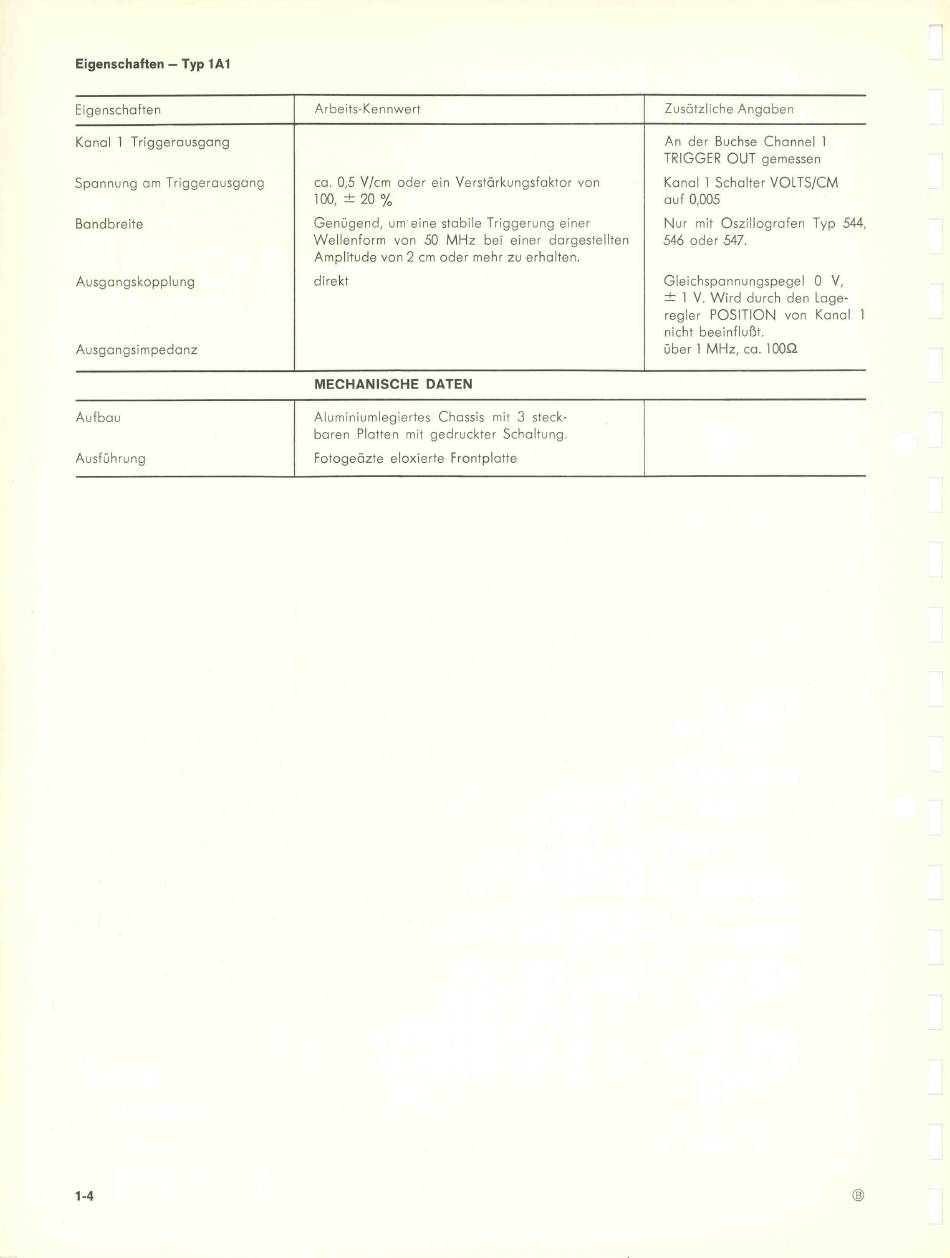

Eigenschaften — Typ 1A1
Eigenschaften
Kanal 1 Triggerausgang
Spannung am Triggerausgang
Bandbreite
Ausgangskopplung
Ausgangsimpedanz
Aufbau
Ausführung
1-4
Arbeits-Kennwert
ca. 0,5 V/cm oder ein Verstärkungsfaktor von
100, ± 20 %
Genügend, um'eine stabile Triggerung einer
Wellenform von 50 MHz bei einer dargestellten
Amplitude von 2 cm oder mehr zu erhalten.
direkt
M ECH AN ISCHE DATEN
Aluminiumlegiertes Chassis mit 3 steck-
baren Platten mit gedruckter Schaltung.
Fotogeäzte eloxierte Frontplatte
Zusätzliche Angaben
An der Buchse Channel 1
TRIGGER OUT gemessen
Kanal 1 Schalter VOLTS/CM
auf 0,005
Nur mit Oszillografen Typ 544,
546 oder 547.
Gleichspannungspegel 0 V,
± 1 V. Wird durch den Lage
regler POSITION von Kanal 1
nicht beeinflußt,
über 1 MHz, ca. 100&
