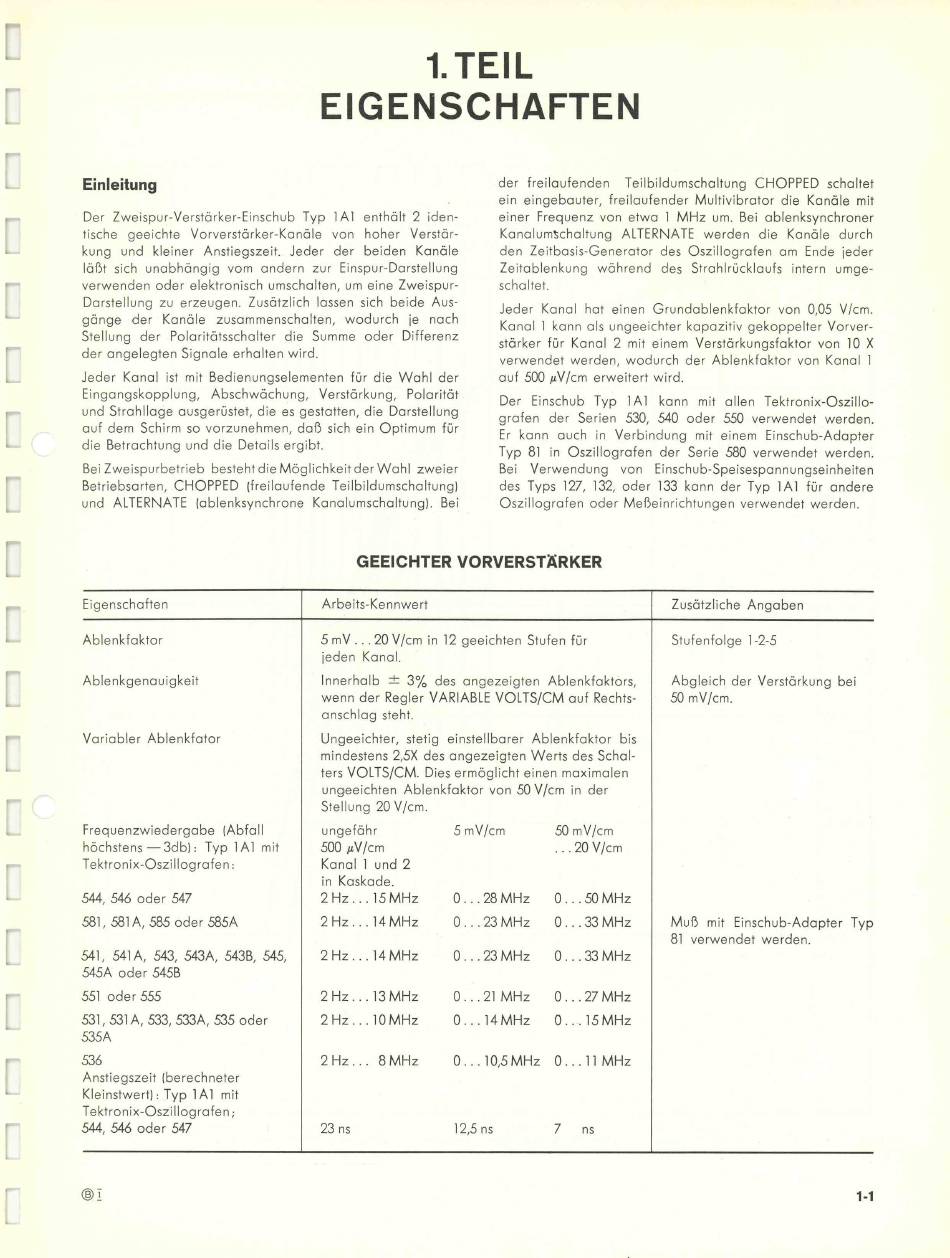

Einleitung
Der Zweispur-Verstärker-Einschub Typ 1 Al enthält 2 iden
tische geeichte Vorverstärker-Kanäle von hoher Verstär
kung und kleiner Anstiegszeit. Jeder der beiden Kanäle
läßt sich unabhängig vom andern zur Einspur-Darstellung
verwenden oder elektronisch umschalten, um eine Zweispur-
Darstellung zu erzeugen. Zusätzlich lassen sich beide Aus
gänge der Kanäle zusammenschalten, wodurch je nach
Stellung der Polaritätsschalter die Summe oder Differenz
der angelegten Signale erhalten wird.
Jeder Kanal ist mit Bedienungseiementen für die Wahl der
Eingangskopplung, Abschwächung, Verstärkung, Polarität
und Strahllage ausgerüstet, die es gestatten, die Darstellung
auf dem Schirm so vorzunehmen, daß sich ein Optimum für
die Betrachtung und die Details ergibt.
BeiZweispurbetrieb bestehtdieMöglichkeitderWahl zweier
Betriebsarten, CHOPPED (freilaufende Teilbildumschaltung)
und ALTERNATE (ablenksynchrone Kanalumschaltung]. Bei
Eigenschaften
Ablenkfaktor
Ablenkgenauigkeit
Variabler Ablenkfator
Frequenzwiedergabe (Abfall
höchstens— 3db): Typ 1A1 mit
Tektronix-Oszillografen:
, 546 oder 547
544
581, 581A, 585 oder 585A
541, 541A, 543, 543A, 543B, 545,
545A oder 545B
551 oder 555
531,531A, 533, 533A, 535 oder
535A
536
Anstiegszeit (berechneter
Kleinstwert): Typ 1A1 mit
Tektronix-Oszillografen;
544, 546 oder 547
1.TEIL
EIGENSCHAFTEN
der freilaufenden
ein eingebauter, freilaufender Multivibrator die Kanäle mit
einer Frequenz von etwa 1 MHz um. Bei ablenksynchroner
Kanalumschaltung ALTERNATE werden die Kanäle durch
den Zeitbasis-Generator des Oszillografen am Ende jeder
Zeitablenkung während des Strahlrücklaufs intern umge
schaltet.
Jeder Kanal hat einen Grundablenkfaktor von 0,05 V/cm.
Kanal 1 kann als ungeeichter kapazitiv gekoppelter Vorver
stärker für Kanal 2 mit einem Verstärkungsfaktor von 10 X
verwendet werden, wodurch der Ablenkfaktor von Kanal 1
auf 500 /xV/cm erweitert wird.
Der Einschub Typ 1A1 kann mit allen Tektronix-Oszillo-
grafen der Serien 530, 540 oder 550 verwendet werden.
Er kann auch in Verbindung mit einem Einschub-Adapter
Typ 81 in Oszillografen der Serie 580 verwendet werden.
Bei Verwendung von Einschub-Speisespannungseinheiten
des Typs 127, 132, oder 133 kann der Typ 1 Al für andere
Oszillografen oder Meßeinrichtungen verwendet werden.
G EEIC H T ER V O RV ERSTÄ RKER
Arbeits-Kennwert
5 mV ... 20 V/cm in 12 geeichten Stufen für
jeden Kanal.
Innerhalb ± 3% des angezeigten Ablenkfaktors,
wenn der Regler VARIABLE VOLTS/CM auf Rechts-
anschlag steht.
Ungeeichter, stetig einstellbarer Ablenkfaktor bis
mindestens 2,5X des angezeigten Werts des Schal
ters VOLTS/CM. Dies ermöglicht einen maximalen
ungeeichten Ablenkfaktor von 50 V/cm in der
Stellung 20 V/cm.
ungefähr
5 mV/cm
500 juV/cm
Kanal 1 und 2
in Kaskade.
2 H z ... 15 MHz
0 . . . 28 MHz
2 H z ... 14 MHz
0 . . . 23 MHz
2 H z ... 14 MHz
0 . . . 23 MHz
2 H z ... 13 MHz
0 . . . 21 MHz
2 H z .. ,10MHz
0 .. ,14MHz
2 H z ... 8 MHz
0 . . . 10,5 MHz
23 ns
12,5 ns
Teilbildumschaltung CHOPPED schaltet
Zusätzliche Angaben
Stufenfolge 1 -2-5
Abgleich der Verstärkung bei
50 mV/cm.
50 mV/cm
... 20 V/cm
0 . . . 50 MHz
0 . . . 33 MHz
Muß mit Einschub-Adapter Typ
81 verwendet werden.
0 . . . 33 MHz
0 . . . 27 MHz
0 .. ,15MHz
0 . . . 1 1 MHz
7
ns
1-1
