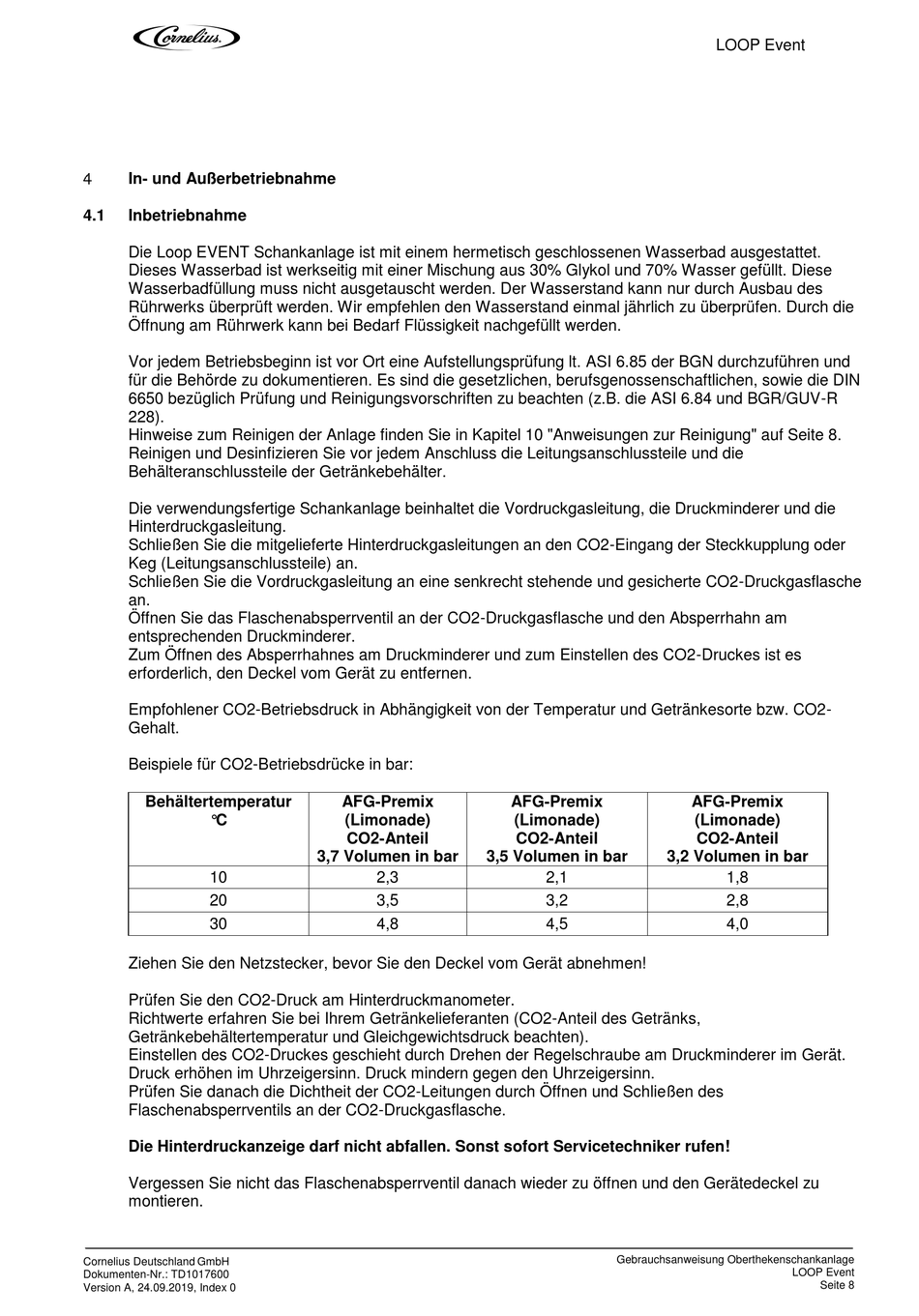

In- Und Außerbetriebnahme; Inbetriebnahme - Cornelius LOOP Event Gebrauchsanweisung


In- und Außerbetriebnahme
4.1

Inbetriebnahme

Die Loop EVENT Schankanlage ist mit einem hermetisch geschlossenen Wasserbad ausgestattet.
Dieses Wasserbad ist werkseitig mit einer Mischung aus 30% Glykol und 70% Wasser gefüllt. Diese
Wasserbadfüllung muss nicht ausgetauscht werden. Der Wasserstand kann nur durch Ausbau des
Rührwerks überprüft werden. Wir empfehlen den Wasserstand einmal jährlich zu überprüfen. Durch die
Öffnung am Rührwerk kann bei Bedarf Flüssigkeit nachgefüllt werden.
Vor jedem Betriebsbeginn ist vor Ort eine Aufstellungsprüfung lt. ASI 6.85 der BGN durchzuführen und
für die Behörde zu dokumentieren. Es sind die gesetzlichen, berufsgenossenschaftlichen, sowie die DIN
6650 bezüglich Prüfung und Reinigungsvorschriften zu beachten (z.B. die ASI 6.84 und BGR/GUV-R
228).
Hinweise zum Reinigen der Anlage finden Sie in Kapitel 10 "Anweisungen zur Reinigung" auf Seite 8.
Reinigen und Desinfizieren Sie vor jedem Anschluss die Leitungsanschlussteile und die
Behälteranschlussteile der Getränkebehälter.
Die verwendungsfertige Schankanlage beinhaltet die Vordruckgasleitung, die Druckminderer und die
Hinterdruckgasleitung.
Schließen Sie die mitgelieferte Hinterdruckgasleitungen an den CO2-Eingang der Steckkupplung oder
Keg (Leitungsanschlussteile) an.
Schließen Sie die Vordruckgasleitung an eine senkrecht stehende und gesicherte CO2-Druckgasflasche
an.
Öffnen Sie das Flaschenabsperrventil an der CO2-Druckgasflasche und den Absperrhahn am
entsprechenden Druckminderer.
Zum Öffnen des Absperrhahnes am Druckminderer und zum Einstellen des CO2-Druckes ist es
erforderlich, den Deckel vom Gerät zu entfernen.
Empfohlener CO2-Betriebsdruck in Abhängigkeit von der Temperatur und Getränkesorte bzw. CO2-
Gehalt.
Beispiele für CO2-Betriebsdrücke in bar:
Behältertemperatur
°C
10
20
30
Ziehen Sie den Netzstecker, bevor Sie den Deckel vom Gerät abnehmen!
Prüfen Sie den CO2-Druck am Hinterdruckmanometer.
Richtwerte erfahren Sie bei Ihrem Getränkelieferanten (CO2-Anteil des Getränks,
Getränkebehältertemperatur und Gleichgewichtsdruck beachten).
Einstellen des CO2-Druckes geschieht durch Drehen der Regelschraube am Druckminderer im Gerät.
Druck erhöhen im Uhrzeigersinn. Druck mindern gegen den Uhrzeigersinn.
Prüfen Sie danach die Dichtheit der CO2-Leitungen durch Öffnen und Schließen des
Flaschenabsperrventils an der CO2-Druckgasflasche.
Die Hinterdruckanzeige darf nicht abfallen. Sonst sofort Servicetechniker rufen!
Vergessen Sie nicht das Flaschenabsperrventil danach wieder zu öffnen und den Gerätedeckel zu
montieren.
Cornelius Deutschland GmbH
Dokumenten-Nr.: TD1017600
Version A, 24.09.2019, Index 0
AFG-Premix
(Limonade)
CO2-Anteil
3,7 Volumen in bar 3,5 Volumen in bar
2,3
3,5
4,8
AFG-Premix
(Limonade)
CO2-Anteil
3,2 Volumen in bar
2,1
3,2
4,5
Gebrauchsanweisung Oberthekenschankanlage
LOOP Event
AFG-Premix
(Limonade)
CO2-Anteil
1,8
2,8
4,0
LOOP Event
Seite 8
