Anzeigen und Funktionen auf der Rückseite

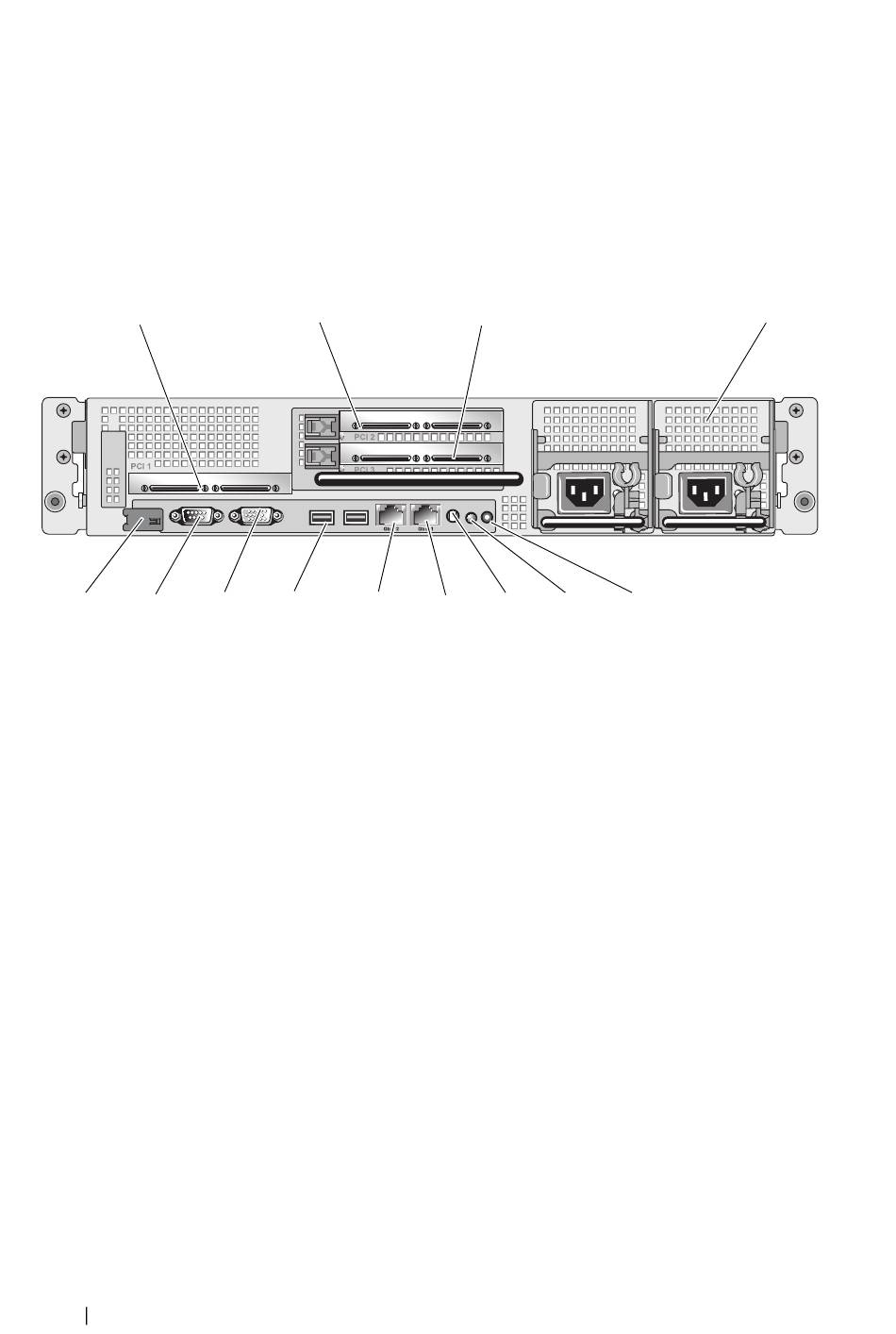

Abbildung 1-3 zeigt die Bedienelemente, Anzeigen und Anschlüsse auf der
Systemrückseite.
Abbildung 1-3. Anzeigen und Funktionen auf der Rückseite
1
13 12
1 Mittlere PCI-Riserkarte (Steckplatz 1) 2
3 Linke PCI-Riserkarte (Steckplatz 3)
5 Systemidentifikationstaste
7 System-Statusanzeigenanschluss
9 NIC1-Anschluss
11 Bildschirmanschluss
13 Dell Remote Access Controller
(optional)
Anschließen von externen Geräten
Beachten Sie beim Anschluss von externen Geräten an das System folgende
Richtlinien:
• Die meisten Geräte müssen mit einem bestimmten Anschluss verbunden
werden und es müssen Gerätetreiber installiert werden, bevor das Gerät
ordnungsgemäß betrieben werden kann. (Gerätetreiber sind normalerwei-
se im Betriebssystem enthalten oder werden mit dem Gerät geliefert.) Spe-
zifische Installations- und Konfigurationsanweisungen erhalten Sie in der
Dokumentation zum Gerät.
