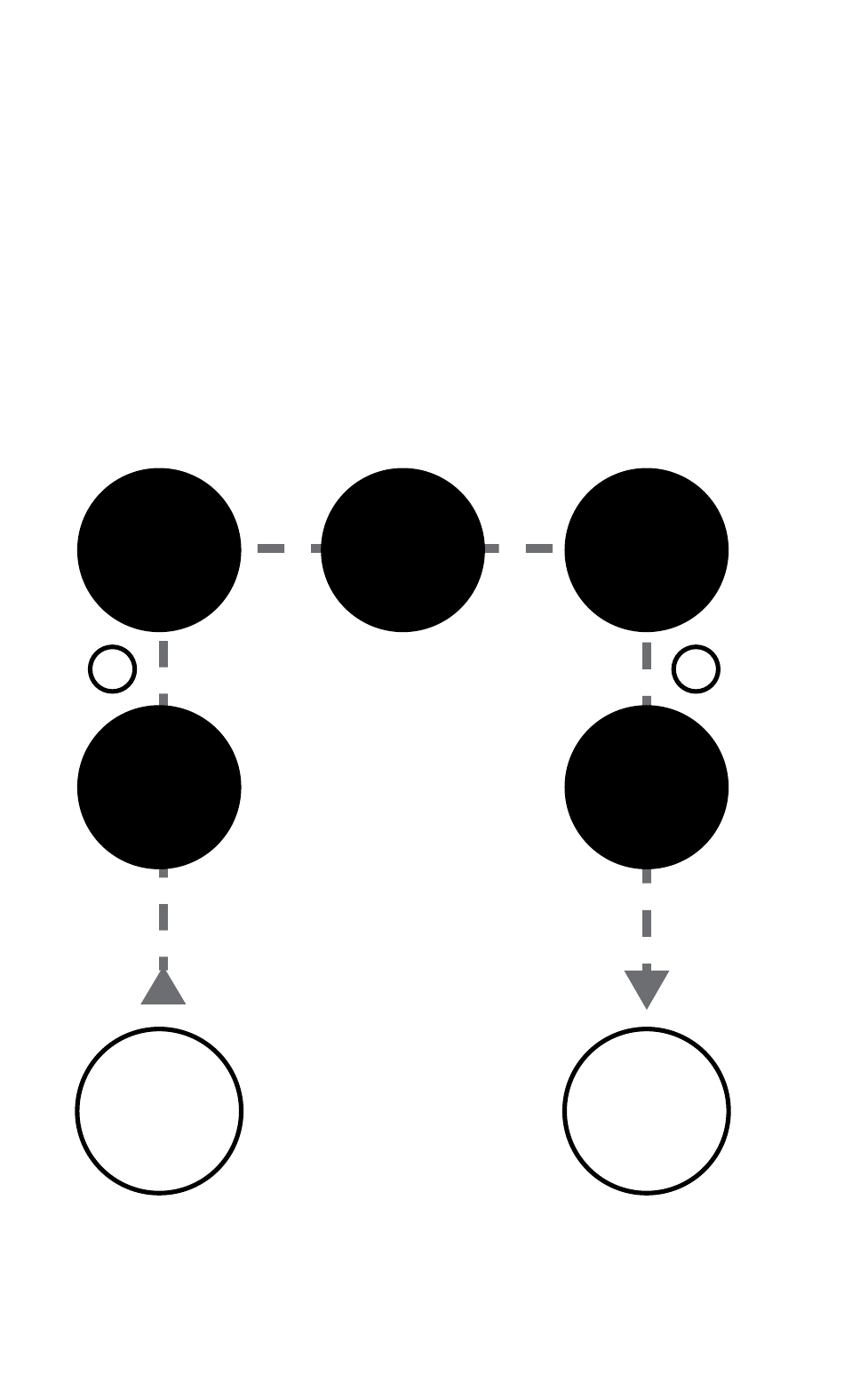

MR45INT Kältemittelfluss
Kältemittelflüssigkeit und -dampf werden durch den
vom Kompressor erzeugten Druckunterschied durch
das Gerät gesaugt Für maximale Leistung sollte der
Eingangsdruck (IN) erhöht und der Ausgangsdruck (OUT)
reduziert werden Siehe Technische Tipps (Seite 14)
Verteiler
Kondensator
Kompressor
(Schalterregelung) (Mikrokanal)
Eingangs Asugang
druck druck
sensor sensor
Eingangsan- Ausgangsan-
schluss schluss
(IN) (OUT)
Entsorgung-
System
sflasche
(typisch)
(typisch)
