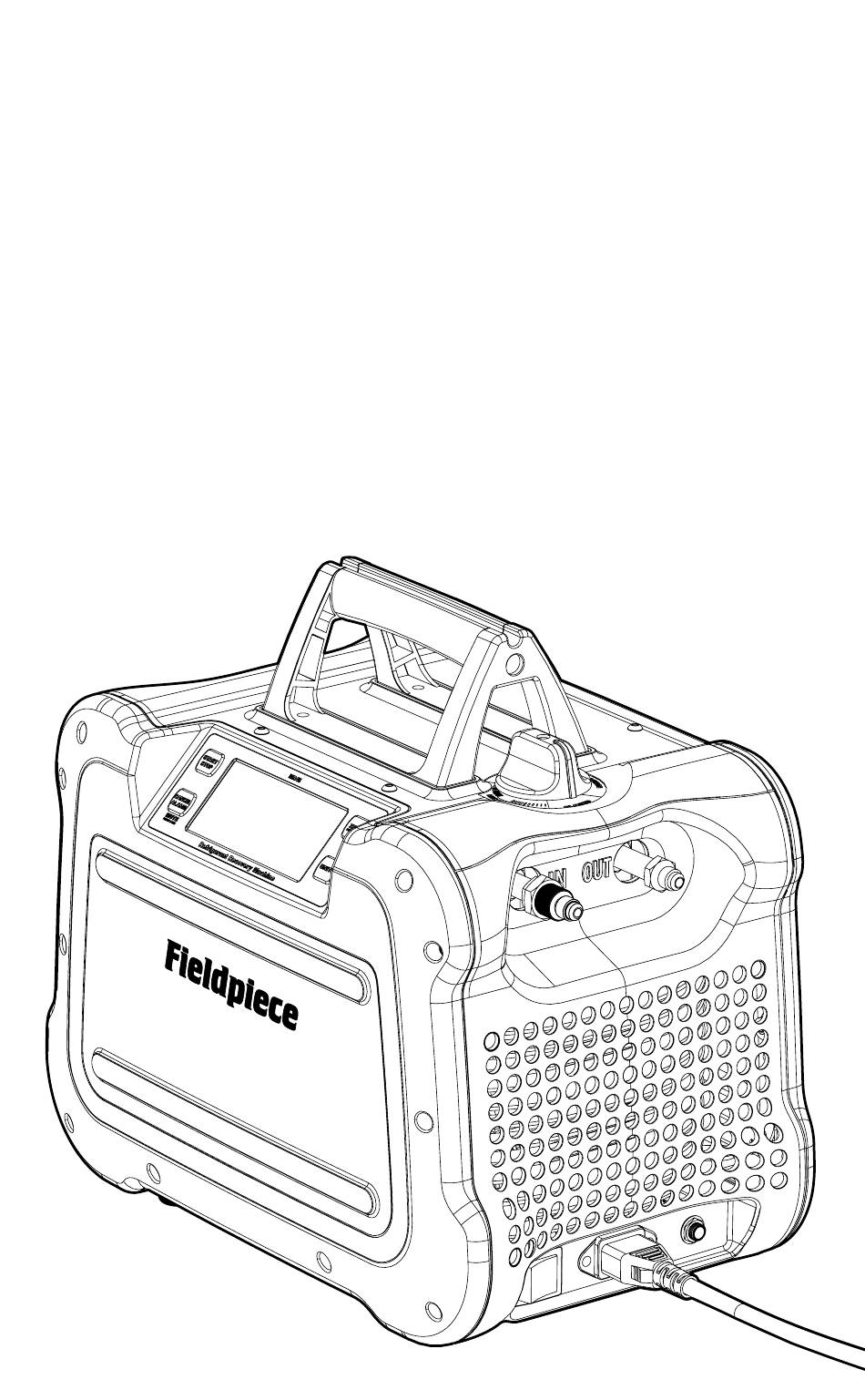

- Seite 1 Fieldpiece ® Kältemittel- Absauggerät BEDIENUNGSANLEITUNG Modell MR45INT...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Wichtiger Hinweis Sicherheitshinweis zum Kältemittel der Klasse A2L Lieferumfang Warnungen Beschreibung Funktionsmerkmale Zertifizierungen Technische Daten Leistungsdaten Sicherheitsinformationen Erste Hilfe bei Kältemittelbelastungen Allgemeines Umweltschutz Persönliche Schutzausrüstung MR45INT-Schutz Vorbereitung Betrieb Kältemittel der Klasse A2L Technische Tipps Allgemeines... - Seite 3 Vorbereitung Betrieb Bedienelemente Display und Schaltflächen Statussymbole und Meldungen Anschlusswahlschalter MR45INT Kältemittelfluss Dynamische Druckmessung Funktionen Selbsttest Selbstspülung Spülen einer Entsorgungsflasche Anschluss für Kabel des 80-%-Überfüllsensors Direktes Absaugen von Flüssigkeit/Dampf Push/Pull-Absaugmethode Fehlersuche Statusmeldungen Andere Symptome Wartung Allgemeines Filtersieb Beschränkte Garantie Kundendienst anfordern...
-
Seite 4: Wichtiger Hinweis
Dies ist kein Gerät für Verbraucher Nur qualifiziertes Personal, das im Absaugen oder Pumpen von Kältemittel geschult wurde, darf dieses Gerät bedienen Diese Bedienungsanleitung muss vollständig gelesen und verstanden werden, bevor das Modell MR45INT verwendet wird, um Verletzungen oder Geräteschäden zu verhindern Sicherheitshinweis zum Kältemittel der Klasse A2L Um die Sicherheit zu gewährleisten, darf Kältemittel... -
Seite 5: Warnungen
Nicht zum Pumpen von Kohlenwasserstoffen verwenden; es besteht Explosionsgefahr. Nicht zum Pumpen von entzündlichen Stoffen verwenden; es besteht Explosionsgefahr. MR45INT nicht an das Stromnetz anschließen, wenn die lokale Umgebung noch nicht mit einem verlässlichen Lecksucher auf entzündliche Gase untersucht und freigegeben worden ist;... -
Seite 6: Beschreibung

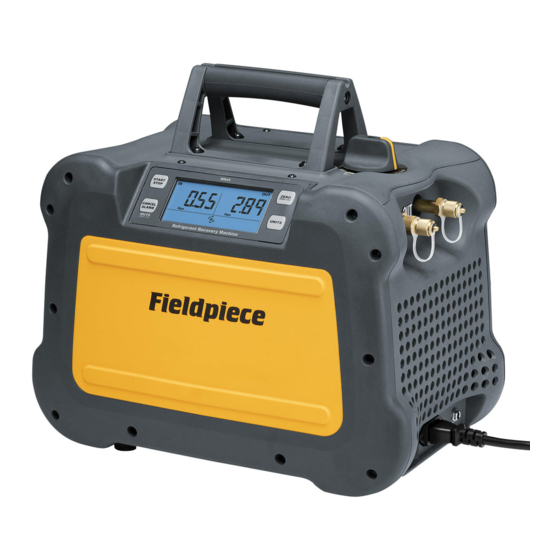

Beschreibung Das Modell MR45INT ist das erste Absauggerät mit Gleichstrommotor mit variabler Drehzahl und Digitaldisplay Kältemittel kann einfacher und leiser abgesaugt werden als je zuvor Anschluss der Schläuche an bequem angeordnete Anschlüsse, ohne an engen und dunklen Stellen arbeiten oder das Absauggerät anheben zu müssen Anzeige der... -
Seite 7: Funktionsmerkmale
Funktionsmerkmale • Leicht (10 kg) • Laufruhiger und schneller Betrieb (1-PS-Gleichstrommotor) • Digitaldisplay mit Statusmeldungen • Zuverlässige Bauweise mit Gummischutzmantel • Anschlüsse sind einfach zugänglich • Sechskantmutter schützt Eingangsanschluss beim Abziehen des Schlauchs • Schutzanschluss des 80-%-Überfüllsensors • Netzkabelklemmleiste • Keramikflaschen •... -
Seite 8: Technische Daten
Technische Daten Display: 2 x 10.000 Pixel LCD mit Statusmeldungen Hintergrundbeleuchtung: Blau Messrate: 3,3 Mal pro Sekunde, nominal Bereich des Eingangsanschluss-Drucksensors: –76 cmHg bis 4100 kPa (–30 inHg bis 600 psig) Bereich des Ausgangsanschluss-Drucksensors: –76 cmHg bis 4100 kPa (–30 inHg bis 600 psig) Hochdruckabschaltung: 3850 kPa (558 psig), nominal Druckentlastungsventil: 4,2 MPa (609 psig), nominal Auflösung und Maßeinheiten: 5 kPa (2 cmHg), 1 psig (1 inHg),... -
Seite 9: Leistungsdaten
Leistungsdaten Kältemittel R134A R407C R410A Push/Pull-Absaugmethode (kg/min) Flüssigkeitsabsaugung (kg/min) Dampfabsaugung 0,28 0,28 0,33 0,33 (kg/min) Endgültiger Absaugunterdruck 50,8 50,8 50,8 50,8 (kPa) eingeschlossene Restmenge 0,005 0,008 0,004 0,005 Kältemittel (kg) Hochtemp.-Dampf (40 °C) 0,40 Absaugung (kg/min) -
Seite 10: Sicherheitsinformationen
Pumpen von Kältemittel geschult wurde, darf dieses Gerät bedienen. Diese Bedienungsanleitung muss vollständig gelesen und verstanden werden, bevor das Modell MR45INT verwendet wird, um Verletzungen oder Geräteschäden zu verhindern. Umweltschutz Nur innerhalb der zulässigen Betriebsbedingungen verwenden (0 °C bis 43 °C) Die Gebläseöffnung muss frei von Verschmutzungen sein. -
Seite 11: Mr45Int-Schutz
Beschädigte Teile vor einer weiteren Verwendung reparieren. Die Stromversorgung abtrennen und warten, bis das Gebläse zum Stillstand gekommen ist, bevor das Modell MR45INT geöffnet oder gewartet wird. Den Selbsttest in regelmäßigen Abständen ausführen (Seite 24). Überprüfen, ob das Netzkabel unbeschädigt ist. -
Seite 12: Kältemittel Der Klasse A2L
Klasse A2L teilnehmen. Sicherstellen, dass an der Arbeitsstelle ein Feuerlöschgerät mit Trockenpulver der Klasse B zur Verfügung steht. Vor der Ankunft an der Arbeitsstelle eine Selbstspülung des MR45INT durchführen. Sicherstellen, dass der Bereich auf entzündliche Gase untersucht und freigegeben worden ist, bevor das Gerät an die Stromversorgung angeschlossen wird. -
Seite 14: Technische Tipps
Technische Tipps Allgemeines In der Selbstspülungs- oder Absaugposition lagern. Nicht in der GESCHLOSSENEN Position lagern, da sich eingefangene Luft und eingefangenes Kältemittel ausdehnen und Komponenten beschädigen können. Für längere Lagerung mit Stickstoff spülen, auf RECOVER (ABSAUGEN) einstellen und an den Anschlüssen die nicht abdichtenden Kappen anbringen. Absauggeräte sind keine Vakuumpumpen und dürfen nicht für tiefe Evakuierungen verwendet werden. - Seite 15 Überprüfen, ob in der Entsorgungsflasche ausreichend Platz ist, um während des Arbeitsvorgangs eine 80%ige Füllung nicht zu übersteigen; oder den Füllstand überwachen und eine zweite Flasche bereithalten. Die Schläuche vor jedem Absaugvorgang spülen. Eine zu heiße Flasche in ein Eisbad legen, um Temperatur und Druck zu reduzieren. 10.
-
Seite 16: Bedienelemente
IEC-Netzkabelklemmleiste Bedienelemente Doppel-Digitaldisplay mit Hintergrundbeleuchtung und Schaltflächen... - Seite 17 Anschlusswahlschalter Filtersieb Ausgangsanschluss Eingangsanschluss IEC-Netzkabelanschluss und -stecker Anschluss für 80-%-Überfüllsensor (Kabel nicht beiliegend) Netzschalter („I“ (Ein) angezeigt)
-
Seite 18: Display Und Schaltflächen
Schaltet alle Töne stumm (die Einstellung wird gespeichert). UNITS (MASSEINHEITEN) Dient zur Auswahl der Druck/Unterdruck-Maßeinheiten (Einstellung wird gespeichert). Statussymbole und Meldungen Das Symbol dreht sich, wenn der Motor läuft. Das Symbol wird angezeigt, wenn das MR45INT auf MUTE (STUMM) geschaltet ist. -
Seite 19: Motor Fault 2 (Motorfehler 2) ("Throttle" [Drossel] Wird Am Display Angezeigt)
OK TO START (STARTBEREIT) Motor ist gestoppt. Temperatur-, Spannungs- und Druckwerte sind sicher für den erneuten Start des Motors. COMPLETE (FERTIG) Motor ist gestoppt. Spülung oder Entsorgung hat 25 cmHg oder 50 cmHg (10 inHg oder 20 inHg) Unterdruck 10 Sekunden lang erreicht. Tank 80% Full (Tank zu 80 % voll) Motor ist gestoppt. -
Seite 20: Self Purge (Selbstspülung)
Anschlusswahlschalter CLOSED (GESCHLOSSEN) • Eingang und Ausgang sind geschlossen. • Den Schalter auf eine dieser Positionen ODER drehen, um beide Anschlüsse bei der Vorbereitung zu schließen. ODER SELF PURGE (SELBSTSPÜLUNG) • Eingang geschlossen, Ausgang geöffnet. • Nach Abschluss des Absaugens den Schalter auf diese Position stellen, um den Eingangsanschluss (IN) vor dem START der Spülung zu schließen. - Seite 21 RECOVER (ABSAUGEN) • Eingang und Ausgang sind ganz geöffnet. • Den Schalter für den Großteil des Absaugvorgangs in diese ganz geöffnete Position stellen. RECOVER (ABSAUGEN, gedrosselt) ODER • Eingang und Ausgang sind teilweise geöffnet. • Den Schalter etwas von RECOVER wegdrehen (beide Richtungen sind ODER möglich), um Flüssigkeitsschläge...
- Seite 22 MR45INT Kältemittelfluss Kältemittelflüssigkeit und -dampf werden durch den vom Kompressor erzeugten Druckunterschied durch das Gerät gesaugt Für maximale Leistung sollte der Eingangsdruck (IN) erhöht und der Ausgangsdruck (OUT) reduziert werden Siehe Technische Tipps (Seite 14) Verteiler Kondensator Kompressor (Schalterregelung) (Mikrokanal)
-
Seite 23: Dynamische Druckmessung
Dynamische Druckmessung MR45INT-Druckmesswer te dienen nur zur Überwachung des Drucks Das Modell MR45INT nicht für diagnostische Druckmessungen verwenden Wenn der Druck eines Systems stabil ist, entsprechen die MR45INT-Druckmesswerte ungefähr den Werten auf anderen Manometern Wenn sich der Druck eines Systems ändert, werden die Druckmesswerte an verschiedenen Stellen in diesem System unterschiedlich sein Für jeden... -
Seite 24: Funktionen
(SELBSTSPÜLUNG) stellen. Dadurch wird der Eingangsanschluss (IN) geschlossen und der MR45INT-Kondensator mit dem Eingang des MR45INT-Kompressors verbunden. 2. START drücken, um das MR45INT in die Entsorgungsflasche zu entleeren. 3. Nachdem 10 Sekunden lang 25 cmHg (10 inHg) erzielt wurde, stoppt der Motor automatisch. -
Seite 25: Spülen Einer Entsorgungsflasche
1. Das Kabel des Überfüllsensors an das MR45INT anschließen. 2. Das Kabel des Überfüllsensors an eine Entsorgungsflasche anschließen. 3. Vorbereitung und Betrieb des Absaugvorgangs werden auf Seite 26 bis 29 beschrieben. 4. Das MR45INT stoppt bei Auslösung durch den Überfüllsensor automatisch. - Seite 26 Überfüllsensor (optional) Flasche Filtertrockner Verteiler Dampf Flüssigkeit Schrader-Ventileinsatz- Abzieher (optional)
-
Seite 27: Direktes Absaugen Von Flüssigkeit/Dampf
12. Wenn die Flüssigkeitsabsaugung abgeschlossen ist, die Niederdruckseite des Verteilers öffnen, um Dampf abzusaugen. 13. Das MR45INT stoppt automatisch, nachdem der Unterdruck 10 Sekunden lang 25 cmHg beträgt. Wenn ein tieferer Unterdruck gewünscht ist, START drücken, um die Absaugung fortzusetzen. Das MR45INT stoppt wieder, wenn der Unterdruck 10 Sekunden lang 50 cmHg beträgt. - Seite 28 Überfüllsensor (optional) Flasche Filtertrockner Dampf Schauglas (optional) Flüssigkeit Schrader-Ventileinsatz-Abzieher (optional)
- Seite 29 (Aus) schalten und dann mit der Stromversorgung verbinden. 2. Geräteschalter in die Stellung „I“ (Ein) schalten. 3. Die Ventile der Entsorgungsflasche und des MR45INT schließen. 4. Das Gerät wie im Diagramm abgebildet vorbereiten. 5. Die Ventile des Flüssigkeitsschlauchs und des Abziehers am Flüssigkeitssystemanschluss öffnen.
-
Seite 30: Statusmeldungen
Fehlersuche Statusmeldungen Tank 80% Full (Tank zu 80 % voll) Der Überfüllsensor zeigt an, dass die Entsorgungsflasche voll ist. Die Entsorgungsflasche ersetzen. Input Closed (Eingang geschlossen) Der angezeigte Druck kann nicht genullt werden, da der Drucksensor nicht zur Atmosphärenseite hin geöffnet ist. Den Eingangsanschluss öffnen. Output Closed (Ausgang geschlossen) Der angezeigte Druck kann nicht genullt werden, da der Drucksensor nicht zur Atmosphärenseite hin geöffnet ist. -
Seite 31: Absaugvorgang Ist Langsamer Als Gewöhnlich
Geräteschalter in der Stellung „I“ (Ein) geschaltet wurde, nachdem das Gerät an die Stromversorgung angeschlossen wurde. Laute Geräusche beim Absaugen von Flüssigkeit MR45INT wird stark belastet. Den Schalter des MR45INT drehen, um den Kältemittelfluss zu drosseln. Der Überfüllsensor funktioniert nicht korrekt Auf einen losen Anschluss überprüfen. -
Seite 32: Wartung
MR45INT gepumpt werden Filtersieb Wenn der Filtersieb verschmutzt wird und verstopft, funktioniert es wie vorgesehen, da es das MR45INT auf lange Zeit funktionsfähig hält Dieses Filtersieb muss häufig gereinigt oder ersetzt werden Besuchen Sie unsere Website, um Informationen zur Bestellung zusätzlicher Filtersiebe zu erhalten... - Seite 33 Sicherungs- sechskantmutter Eingangsverbindung mit Nut Dichtungsring Sieb Fertig...
-
Seite 34: Beschränkte Garantie
Beschränkte Garantie Auf dieses Gerät wird ab dem Kauf von einem von Fieldpiece autorisierten Händler für ein Jahr eine Garantie auf Material- und Verarbeitungsmängel gewährt Fieldpiece wird das schadhafte Gerät nach eigenem Ermessen ersetzen oder reparieren, vorbehaltlich einer Bestätigung des Mangels Diese Garantie erstreckt sich nicht auf Mängel, die auf... -
