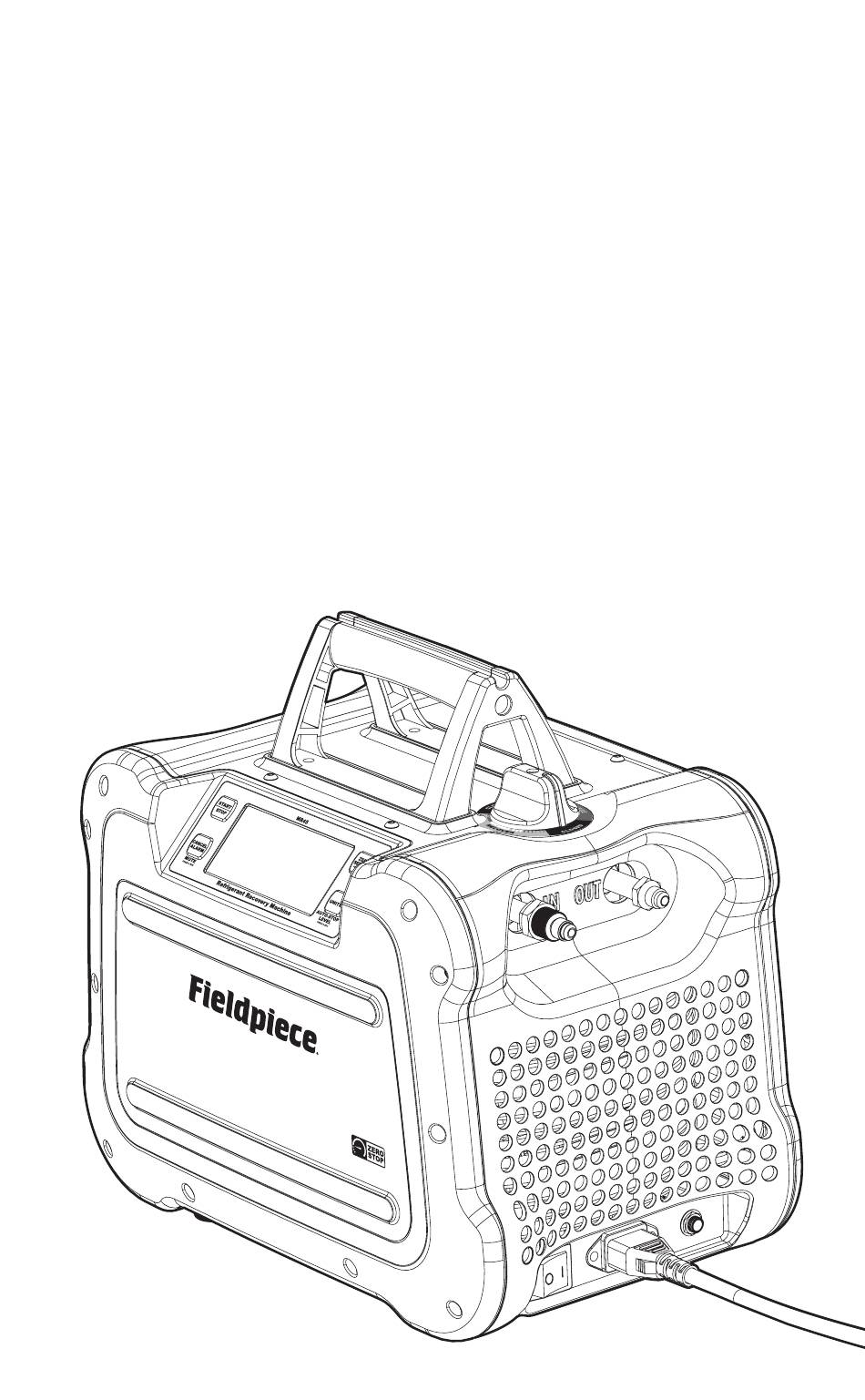

- Seite 1 Fieldpiece ® Kältemittel- Absauggerät BEDIENUNGSANLEITUNG Modell MR45INT (für Modelle mit Nullstopp)
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheitsinformationen Warnungen Vorsichtshinweise Beschreibung Funktionsmerkmale Lieferumfang Technische Daten Zertifizierungen UL-verifizierte Leistungsdaten Technische Tipps Allgemeines Vorbereitung Betrieb Bedienelemente Display und Schaltflächen Statussymbole und Meldungen Anschlusswahlschalter MR45 Kältemittelfluss Dynamische Druckmessung... - Seite 3 Funktionen Selbsttest Selbstspülung Spülen einer Entsorgungsflasche Anschluss für Kabel des 80-%-Überfüllsensors Direktes Absaugen von Flüssigkeit/Dampf Push/Pull-Absaugmethode Fehlersuche Statusmeldungen Andere Symptome Wartung Allgemeines Filtersieb Beschränkte Garantie Kundendienst anfordern Weitere Sprachen...
-
Seite 4: Sicherheitsinformationen
Sicherheits- informationen Bevor das Gerät in Betrieb genommen wird, muss die gesamte Bedienungsanleitung gelesen, verstanden und befolgt werden, wobei den Warn- und Vorsichtshinweisen besondere Aufmerksamkeit zu schenken ist Nur zur Verwendung durch Technikpersonal, das für die sichere Verwendung, Handhabung und Beförderung von Kältemitteln qualifiziert und zertifiziert ist Dieses Gerät ist für das Absaugen der meisten FCKW-, HFKW- , HFCKW- und einiger HFO-Kältemittel, die eine... - Seite 5 WARNUNG DIE NICHTBEACHTUNG DIESER GEFAHRENHINWEISE UND MASSNAHMEN KANN ZU SCHWEREN VERLETZUNGEN ODER ZUM TOD FÜHREN. • Nicht in feuchten Umgebungen betreiben, da die Gefahr eines elektrischen Schlages besteht. • Das Gerät ist nur für den Betrieb mit 230 V~ Netzstrom ausgelegt. •...
- Seite 6 • Den Stromanschluss des Absauggeräts und anderer Geräte außerhalb der temporären entflammbaren Zone herstellen. • Die Auslassöffnung des Absauggeräts mit dem unlackierten Anschlussstück des Auffangtanks mit einem Erdungsband verbinden, um statische Aufladung während des Absaugvorgangs abzuleiten. • Sicherstellen, dass der Bereich um das Gerät frei von Schmutz ist, der in das Gerät eindringen und versehentliche Funkenbildung verursachen könnte.
- Seite 7 Leerseite...
-
Seite 8: Beschreibung
Beschreibung Das MR45 ist das erste Absauggerät mit einem intelligenten Gleichstrommotor mit variabler Drehzahl, der während der Dampfabsaugung beschleunigt Es verfügt über einen überdimensionierten Kompressor, mit dem das Kältemittel leichter und leiser als je zuvor gepumpt werden kann Schließen Sie die Schläuche an, ohne die Pumpe vom Boden abzuheben Lesen Sie Statusmeldungen und Drücke direkt auf dem großen, hintergrundbeleuchteten Display ab... -
Seite 9: Funktionsmerkmale
Kompatibel mit Kältemittel der Klasse A2L • Nullstopp (3 wählbare Auto-Stopp-Stufen) • Selbstspülung • Breiter Betriebsspannungsbereich (190 bis 255 V~) • Lieferumfang MR45INT Kältemittel-Absauggerät 10 zusätzliche Filtersiebe für den Eingangsanschluss 3 zusätzliche O-Ringe für den Eingangsanschluss IEC-Netzkabel, 65 cm lang Bedienungsanleitung 1-jährige Garantie... -
Seite 10: Technische Daten
Technische Daten Display: 2 x 10000 Pixel Flüssigkristallanzeige mit Statusmeldungen Hintergrundbeleuchtung: Blau Messrate: 3,3 Mal pro Sekunde, nominal Auto-Stopp-Stufen: 0 bar (Standardwert), –0,34 bar, –0,68 bar , (0 psig, –10 inHg, –20 inHg, 0 kPa, –25 cmHg, –50 cmHg) Bereich des Eingangsanschluss-Drucksensors: –1 bar bis 41 bar (–30 inHg bis 600 psig) Bereich des Ausgangsanschluss-Drucksensors: –1 bar bis 41 bar (–30 inHg bis 600 psig) -
Seite 11: Zertifizierungen
Zertifizierungen WEEE (Nicht über normale Abfallströme entsorgen.) IN ÜBEREINSTIMMUNG MIT ABSCHNITT 608 DES US-LUFTREINHALTEGESETZES: DIESES GERÄT WURDE VON UNDERWRITERS LABORATORIES INC. ZERTIFIZIERT UND ENTSPRICHT DEMGEMÄSS DEN MINDESTANFORDERUNGEN DER EPA FÜR ABSAUGGERÄTE ZUR VERWENDUNG MIT DEN IN TABELLE 4, AHRI 740 AUFGEFÜHRTEN KÄLTEMITTELN DER KATEGORIE III, IV UND V.<SA44565>... -
Seite 12: Technische Tipps
Technische Tipps Allgemeines In der Selbstspülungs- oder Absaugposition lagern. Nicht in der GESCHLOSSENEN Position lagern, da sich eingeschlossene Luft und eingeschlossenes Kältemittel ausdehnen und Komponenten beschädigen können. Für längere Lagerung mit Stickstoff spülen, auf RECOVER (ABSAUGEN) einstellen und an den Anschlüssen die nicht abdichtenden Kappen anbringen. -
Seite 13: Betrieb
Überprüfen, ob in der Entsorgungsflasche ausreichend Platz ist, um während des Arbeitsvorgangs eine 80%ige Füllung nicht zu übersteigen; oder den Füllstand überwachen und eine zweite Flasche bereithalten. Die Schläuche vor jedem Absaugvorgang spülen. Eine zu heiße Flasche in ein Eisbad legen, um Temperatur und Druck zu reduzieren. Wenn der Druck in der Flasche höher als erwartet ist, kann nicht- kondensierbares Gas in eine andere Flasche entleert werden (Seite 23). -
Seite 14: Bedienelemente
Netzkabelklemmleiste Bedienelemente Doppel-Digitaldisplay mit Hintergrundbeleuchtung und Schaltflächen... - Seite 15 Anschlusswahlschalter Filtersieb Eingangsanschluss Ausgangsanschluss IEC-Netzkabel- anschluss und -stecker Überfüllsensoranschluss (Kabel nicht mitgeliefert) Netzschalter (O=Aus, I=Ein)
-
Seite 16: Display Und Schaltflächen
Display und Schaltflächen Eingangsdruck Ausgangsdruck ZERO SENSOR PRESS 3 SEC UNITS MUTE AUTO-STOP LEVEL PRESS 3 SEC PRESS 3 SEC Statussymbole und Meldungen START/STOP Startet oder stoppt den Motor. ZERO SENSOR (NULLABGLEICH, drei Sek lang drücken) Nullt die Drucksensoren. Die Anschlüsse müssen zur Atmosphäre hin geöffnet sein. CANCEL ALARM (ALARM ABBRECHEN) Schaltet den ertönenden Alarm stumm. -
Seite 17: Motor Fault 2 (Motorfehler 2) ("Throttle" [Drossel] Wird Am Display Angezeigt)
OK TO START (STARTBEREIT) Motor ist gestoppt. Temperatur-, Spannungs- und Druckwerte sind sicher für einen Neustart des Motors. CO M P L E T E / Low Pre s s u re Cu to f f ( F E R T I G / Niederdruckabschaltung) Motor ist gestoppt. -
Seite 18: Anschlusswahlschalter
Anschlusswahlschalter CLOSED (GESCHLOSSEN) • Eingang und Ausgang sind geschlossen. • Den Schalter auf eine dieser Positionen drehen, um beide Anschlüsse bei der Einrichtung oder vor dem Spülen zu schließen. SELF PURGE (SELBSTSPÜLUNG) • Eingang geschlossen, Ausgang geöffnet. • Nachdem die Absaugung abgeschlossen und der Motor zum Stillstand gekommen ist, auf CLOSED (GESCHLOSSEN) stellen, bevor die Spülung GESTARTET wird. - Seite 19 RECOVER (ABSAUGEN) • Eingang und Ausgang sind ganz geöffnet. • Den Schalter für den Großteil des Absaugvorgangs in diese ganz geöffnete Position stellen. RECOVER (ABSAUGEN, gedrosselt) • Eingang und Ausgang sind teilweise geöffnet. • Den Schalter etwas von RECOVER wegdrehen (beide Richtungen sind möglich), um Flüssigkeitsschläge zu vermeiden.
-
Seite 20: Mr45 Kältemittelfluss
MR45 Kältemittelfluss Kältemittelflüssigkeit und -dampf werden durch den vom Kompressor erzeugten Druckunterschied durch das Gerät gesaugt Für maximale Leistung sollte der Eingangsdruck (IN) erhöht und der Ausgangsdruck (OUT) reduziert werden Siehe Technische Tipps (Seite 12) Verteiler Kondensator Kompressor (Schalterregelung) (Mikrokanal) Eingangs- Ausgangs- drucksensor... -
Seite 21: Dynamische Druckmessung
Dynamische Druckmessung MR45-Druckmesswerte dienen nur zur Überwachung des Drucks Das Modell MR45 nicht für diagnostische Druckmessungen verwenden Wenn der Druck eines Systems stabil ist, entsprechen die MR45-Druckmesswerte ungefähr den Werten auf anderen Manometern Wenn sich der Druck eines Systems ändert, werden die Druckmesswerte an verschiedenen Stellen in diesem System unterschiedlich sein Für jeden Meter Schlauchlänge (1/4 Zoll Durchmesser) kann der Druck... -
Seite 22: Funktionen
Funktionen Selbsttest Diesen Test durchführen, um zu überprüfen, ob die Hochdruckabschaltung und die Pumpe funktionsfähig sind 1. Den Schalter auf RECOVER (ABSAUGEN) stellen. 2. Den Eingangsanschluss (IN) an die Atmosphäre öffnen. 3. Einen Kugelhahn am Ausgangsanschluss (OUT) anschließen. (Die mitgelieferten Kappen sind nicht abgedichtet.) 4. -
Seite 23: Spülen Einer Entsorgungsflasche
Spülen einer Entsorgungsflasche Wenn der Flaschendruck höher als erwartet ist , kann oben in der Flasche nicht-kondensierbares Medium vorhanden sein Eine zweite tief evakuierte Flasche verwenden, um das nicht-kondensierbare Medium abzusaugen 1. Die Flasche unter Druck über Nacht in ungestörtem Zustand belassen. 2. - Seite 24 Flasche Filtertrockner Verteiler Dampf Flüssigkeit Schrader-Ventilkörper Abzieher (optional)
- Seite 25 Direktes Absaugen von Flüssigkeit/Dampf Dies ist die übliche Absaugmethode Dampf- und Flüssigkeitsleitungen werden durch den Verteiler in das MR45 und hinaus in die Entsorgungsflasche geführt ACHTUNG: Es ist erforderlich, sich gegebenenfalls mit allen Warn- und Sicherheits- hinweisen zum Kältemittel der Klasse A2L vertraut zu machen (Seiten 4 bis 6). 1.
- Seite 26 Flasche Filtertrockner Dampf Schauglas (optional) Flüssigkeit Schrader-Ventilkörper Abzieher (optional)
- Seite 27 Push/Pull-Absaugmethode Diese Methode gilt nur für größere Systeme mit mindestens 14 kg flüssigem Kältemittel Sie dient zum Absaugen von Flüssigkeit, bevor Dampf abgesaugt wird ACHTUNG: Es ist erforderlich, sich gegebenenfalls mit allen Warn- und Sicherheitshinweisen zum Kältemittel der Klasse A2L vertraut zu machen (Seiten 4 bis 6).
-
Seite 28: Statusmeldungen
Fehlersuche Statusmeldungen Tank 80% Full (Tank zu 80 % voll) Der Überfüllsensor zeigt an, dass die Entsorgungsflasche voll ist. Die Entsorgungsflasche ersetzen. Input Closed (Eingang geschlossen) Der angezeigte Druck kann nicht genullt werden, da der Drucksensor nicht zur Atmosphärenseite hin geöffnet ist. Den Eingangsanschluss öffnen. Output Closed (Ausgang geschlossen) Der angezeigte Druck kann nicht genullt werden, da der Drucksensor nicht zur Atmosphärenseite hin geöffnet ist. -
Seite 29: Andere Symptome
Motor Fault 2 (Motorfehler 2)(„throttle“ [Drossel] wird am Display angezeigt) Der Motorstrom (A) ist höher als der Betriebsbereich. Motor ist gestoppt. Extrem hohe Umgebungstemperatur, starke Flüssigkeitsschläge, lange Absaugungszeit oder hoher Flaschendruck können die Ursache sein. RECOVERY (ABSAUGEN) drosseln und den Motor starten. Falls der Fehler erneut auftritt, die Drosselung erhöhen und den Motor starten (Seite 19). -
Seite 30: Wartung
Wartung Allgemeines Die Außenflächen mit einem feuchten Lappen sauber wischen Keine Lösungsmittel verwenden Um die Lebensdauer der internen Dichtungen zu verlängern, sollte gelegentlich ein Teelöffel Mineralöl durch das MR45 gepumpt werden Filtersieb Wenn das Filtersieb verschmutzt wird und verstopft, funktioniert es wie vorgesehen, da es das MR45 auf lange Zeit funktionsfähig hält Dieses Filtersieb muss häufig gereinigt oder ersetzt werden Besuchen Sie unsere Webseite, um Informationen zur Bestellung zusätzlicher... - Seite 31 Sicherungssechskantmutter Eingangsverbindung mit Nut O-Ring Sieb Fertig...
-
Seite 32: Beschränkte Garantie
Beschränkte Garantie Auf dieses Gerät wird ab dem Kauf von einem von Fieldpiece autorisierten Händler für ein Jahr eine Garantie auf Material- und Verarbeitungsmängel gewährt Fieldpiece ersetzt oder repariert das schadhafte Gerät nach eigenem Ermessen, vorbehaltlich einer Bestätigung des Mangels Diese Garantie erstreckt sich nicht auf Mängel, die... -
Seite 33: Kundendienst Anfordern
ö r t l i c h e V e r t r i e b s u n t e r n e h m e n g e r e g e l t Finden Sie den nächstgelegenen Händler auf www fieldpiece-europe com... - Seite 34 Leerseite...
- Seite 35 Leerseite...
- Seite 36 MR45INT Scannen Sie für weitere Sprachen und um Ihr Produkt zu registrieren. © Fieldpiece Instruments, Inc 2024; v37...
