Montage

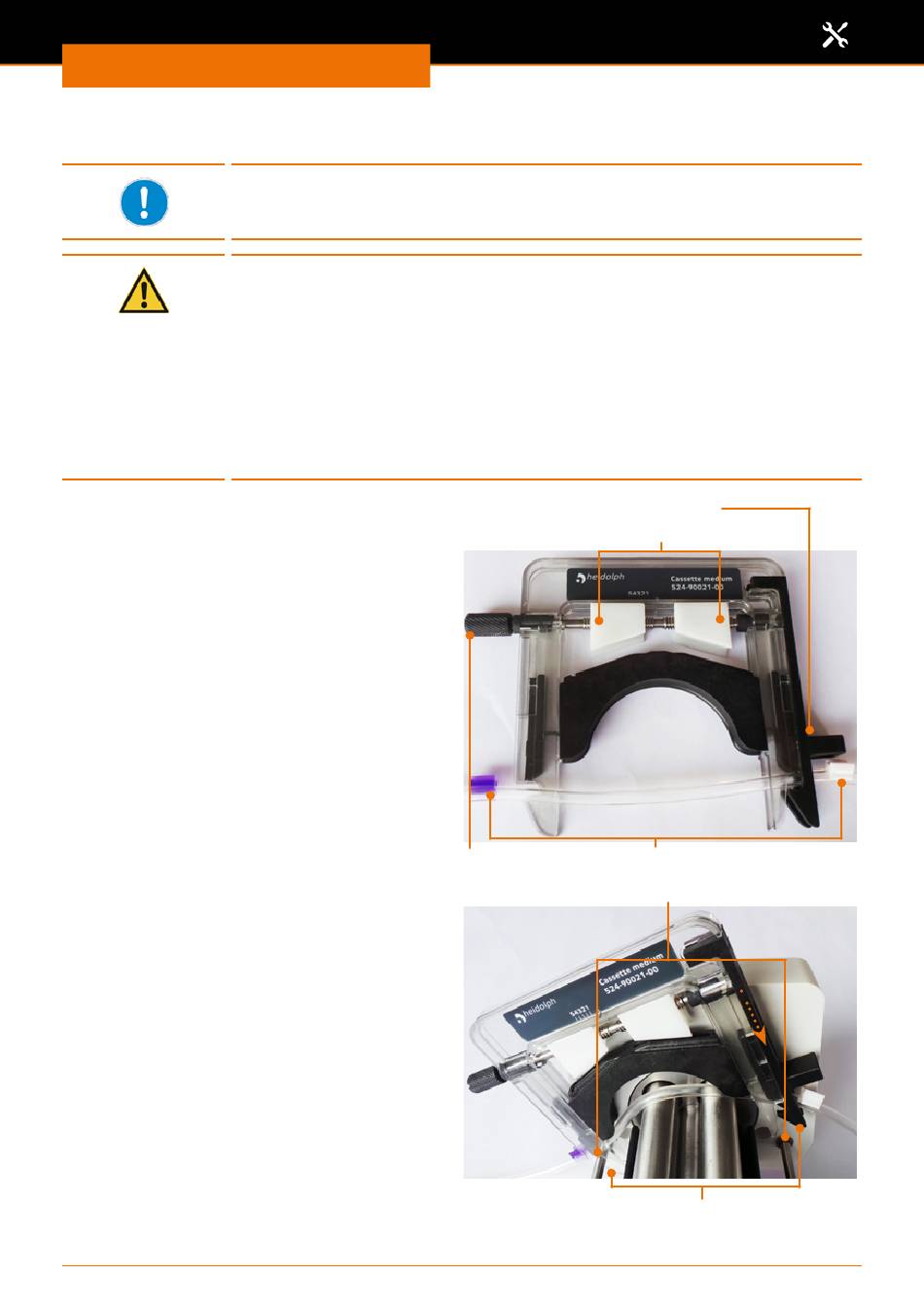

Kassetten und Schläuche: „Cassette small"
Schlauch einlegen
➜ Drehen Sie den Einstellknopf für den
Schlauchanpressdruck gegen den
Uhrzeigersinn nach links, um das
Schlauchbett maximal zu öffnen.
✓ Die Keile werden nach außen
geschoben werden.
➜ Führen Sie den 2-Stopper-Schlauch
von unten in die Kassette.
➜ Die Stopper befinden sich außerhalb
der Kassette.
➜ Ziehen Sie den Schlauch in die
Kassette, bis die Stopper an beiden
Seiten der Kassette außen anliegen.
Kassette einsetzen
➜ Klicken Sie den Einhakfuß der
Schlauchkassette auf einen der
Trägerstäbe, während Sie den
Schlauch festhalten.
➜ Klappen Sie die Kassette mit dem
Schlauch nach unten, bis der
Einhakfuß auf der anderen Seite
einrastet.
✓ Der Schlauch liegt zwischen den Rollen
und der Kassette.
➜ Schieben Sie die Kassette an den
Pumpenantrieb.
Die Kassetten „Cassette small" sind ausschließlich für die
Mehrkanalpumpenköpfe C 4 und C 12 geeignet.
Vorsicht:
Mögliche Gerätebeschädigung
Stopper an Schläuchen mit kleinem Innendurchmesser von 0,8 mm
und 1,7 mm verhindern das Wandern der Schläuche. Der Einsatz von
Schläuchen ohne Stopper führt zu Funktionsstörungen und schließt
Garantieleistungen aus!
Setzen Sie Schläuche mit kleinem Innendurchmesser immer nur mit
Stopper ein. Für die Kassetten „Cassette small" sind ausschließlich
2-Stopper-Schläuche geeignet!
Spannwange
Einstellknopf
Trägerstäbe
Einhakfüße
91
Keile
Stopper
