ALLGEMEINES

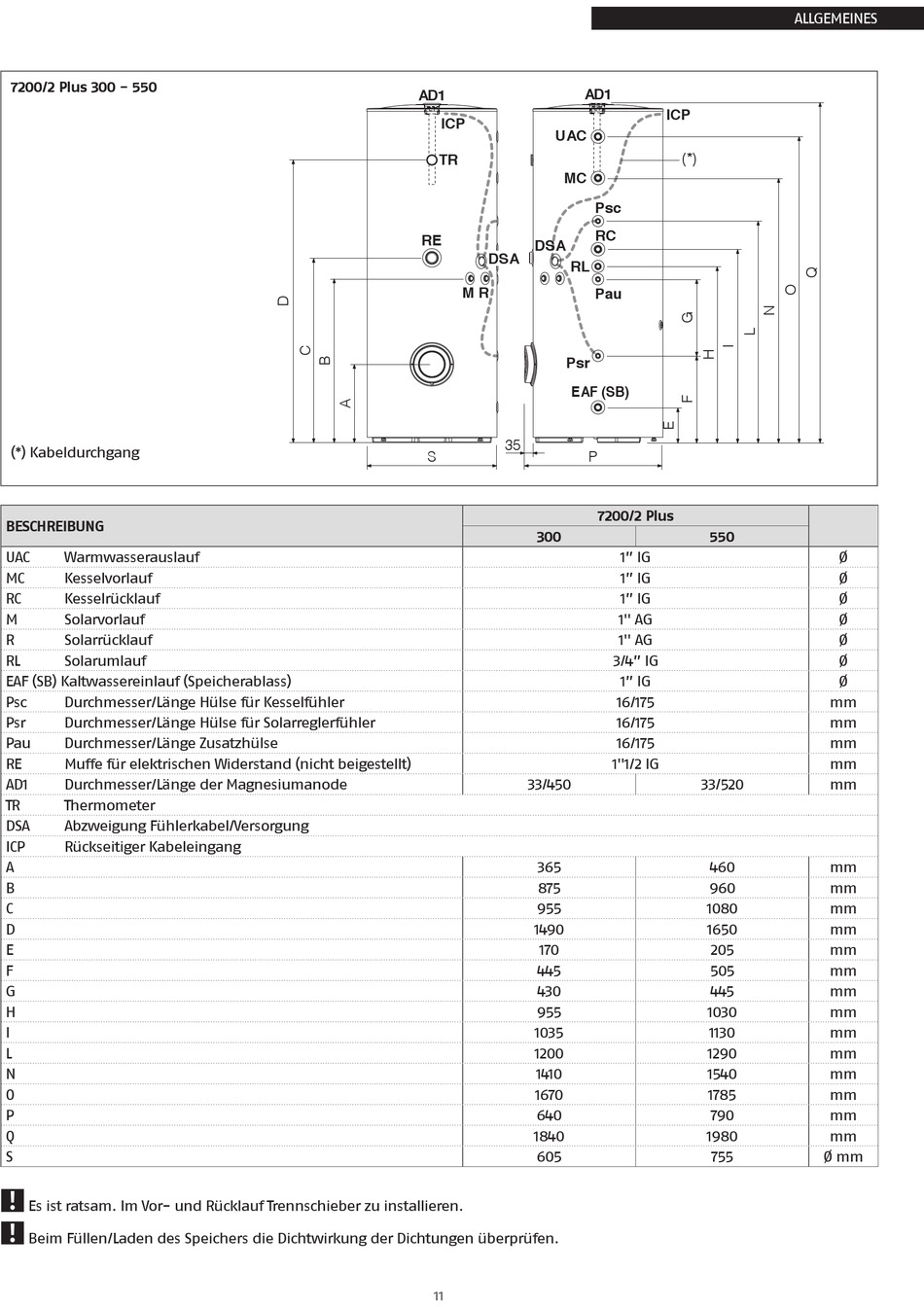

7200/2 Plus 300 - 550
(*) Kabeldurchgang
BESCHREIBUNG
UAC
Warmwasserauslauf
MC
Kesselvorlauf
RC
Kesselrücklauf
M
Solarvorlauf
R
Solarrücklauf
RL
Solarumlauf
EAF (SB) Kaltwassereinlauf (Speicherablass)
Psc
Durchmesser/Länge Hülse für Kesselfühler
Psr
Durchmesser/Länge Hülse für Solarreglerfühler
Pau
Durchmesser/Länge Zusatzhülse
RE
Muffe für elektrischen Widerstand (nicht beigestellt)
AD1
Durchmesser/Länge der Magnesiumanode
TR
Thermometer
DSA
Abzweigung Fühlerkabel/Versorgung
ICP
Rückseitiger Kabeleingang
A
B
C
D
E
F
G
H
I
L
N
O
P
Q
S
9
Es ist ratsam. Im Vor- und Rücklauf Trennschieber zu installieren.
9
Beim Füllen/Laden des Speichers die Dichtwirkung der Dichtungen überprüfen.
AD1
AD1
ICP
UAC
TR
MC
Psc
RC
RE
DSA
DSA
RL
M R
Pau
Psr
EAF (SB)
35
S
P
7200/2 Plus
300
33/450
365
875
955
1490
170
445
430
955
1035
1200
1410
1670
640
1840
605
11
ALLGEMEINES
ICP
(*)
550
1" IG
1" IG
1" IG
1" AG
1" AG
3/4" IG
1" IG
16/175
16/175
16/175
1"1/2 IG
33/520
460
960
1080
1650
205
505
445
1030
1130
1290
1540
1785
790
1980
755
Ø
Ø
Ø
Ø
Ø
Ø
Ø
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
mm
Ø mm
