Inhaltszusammenfassung für Riello 7000.1500/S
- Seite 1 SOLARSPEICHER ANLEITUNGEN FÜR INSTALLATEUR UND TECHNISCHEN KUNDENSERVICE...
- Seite 2 PRODUKTPALETTE MO D E LL CODE R IE L L O 7 00 0 .1 00 0/ S 4 3 8 3 4 0 8 R IE L L O 7 00 0 .1 50 0/ S 4 3 8 3 4 0 9 R IE L L O 7 00 0 .2 00 0/ F 4 3 8 3 4 1 0 R IE L L O 7 00 0 .3 00 0/ F...
- Seite 3 Wartung vorbereitet und geschult ist, um bei geringeren Betriebskosten ein Höchstmaß an Leistungsfähigkeit gewährleisten und bei Bedarf die erforderlichen Originalersatzteile stellen zu können. Diese Anleitungen enthalten wichtige Informationen und Tipps, die zur einfacheren Installation und bestmöglichen Nutzung des Solarspeichers r 7000 befolgt werden müssen. Nochmals vielen Dank Riello S.p.A.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEIN Allgemeine Hinweise Seite Grundlegende Sicherheitsregeln “ Beschreibung des Geräts “ Identifizierung “ Struktur “ Technische Daten “ Zubehör “ Druckverluste “ Abmessungen und Gewicht “ INSTALLATEUR Produktempfang Seite 10 Beförderung “ Installationsraum des Speichers “ Installation in alte bzw. zu modernisierende Anlagen “... -
Seite 5: Allgemeine Hinweise
ALLGEMEINE HINWEISE Vergewissern Sie sich nach dem Auspacken, Bei längerem Stillstand des Speichers sind dass die Lieferung im einwandfreien Zustand und mindestens folgende Maßnahmen erforderlich: komplett eingetroffen ist. Andernfalls wenden - Stellen Sie den Hauptschalter der Anlage auf Sie sich bitte umgehend an den jeweiligen r "aus"... -
Seite 6: Beschreibung Des Geräts

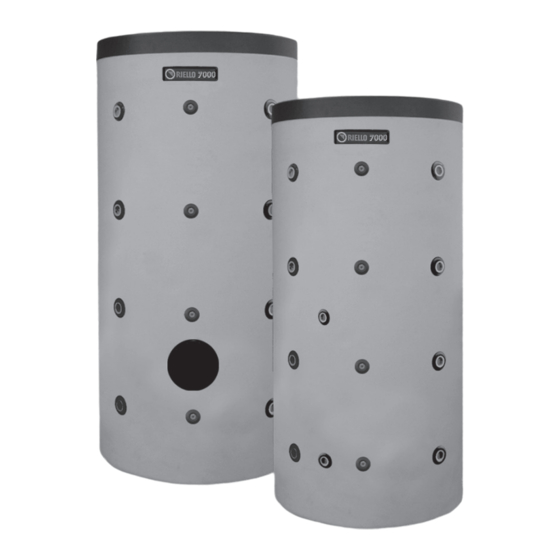

BESCHREIBUNG DES GERÄTS Die Solarspeicher r 7000 sind in Solaranlagen für die Außenverkleidung verringern den Energieverlust und Warmwasserbereitung zur Heizungsunterstützung (kein steigern somit den Wirkungsgrad Trinkwasser) mit Kollektoren CS 25 integrierbar. - der Flansch (nur bei Modellen 7000/F) erleichtert Die technischen Hauptaspekte beim Entwurf des die Reinigung und ermöglicht die Installation eines Solarspeichers auf einen Blick: zusätzlichen Wärmetauschers. -
Seite 7: Struktur
STRUKTUR Modelle 7000/S 1 - Isolierung aus PU-Weichschaum (100 mm) 2 - Entlüftungs-/Vorlaufanschluss (Ø1"1/4 AG) 3 - Vorlauf-/Rücklaufanschlüsse (Ø1"1/2 AG) 4 - Fühlerhülsen (Ø 8 mm) 5 - Anschluss für Kollektorvorlauf (Ø 1" AG) 6 - Anschluss für Kollektorrücklauf (Ø 1" AG) 7 - Behälter 8 - Rohrwendel 7000. -
Seite 8: Technische Daten
Nettogewicht mit Isolierung (*) Bei ∆t= 35°C und Primärkreistemperatur = 80°C. Leistungsergebnis bei Regelung der Füllpumpe auf Durchflussmenge 4 m3/h für 7000.1000/S und 5 m3/h für 7000.1500/S und Einsatz von Wärmeerzeugern angemessenen Leistungspotentials. ZUBEHÖR Folgendes Zubehör ist separat erhältlich. ZUBEHÖR CODE Kit Wärmetauscher-Rohrwendel (6 m2) (*) -
Seite 9: Abmessungen Und Gewicht
3500 3000 2500 2000 1500 1000 DURCHSATZ ABMESSUNGEN UND GEWICHT Modelle 7000/S Modelle 7000/F Ø Ø MODELL BESCHREIBUNG 7000.1000/S 7000.1500/S 7000.2000/F 7000.3000/F 7000.5000/F H - Höhe 2060 2160 2470 2700 2830 Ø - Durchmesser 1200 1300 1450 1800 Nettogewicht mit Isolierung... -
Seite 10: Installateur
PRODUKTEMPFANG Die Lieferung der Solarspeicher r 7000/S erfolgt 7000/S als Einzelstück auf Holzpalette in einem Plastiksack verpackt. Die Solarspeicher r 7000/F AI werden dagegen in zwei Teilen geliefert: 7000/F - Zum einen der lackierte Behälter im Plastiksack auf Holzpalette. Der Behälter ist mit 4 in den Muffen vormontierten Fühlerhülsen... -
Seite 11: Beförderung
BEFÖRDERUNG Die Beförderung des Speichers hat mit auf das 7000/S Gerätegewicht abgestimmten Mitteln zu erfolgen. Schneiden Sie die Bandeisen (1) ab und nehmen Sie dann den Speicher von der Palette. Bei Modell 7000/S befinden sich die Eisen unter der Isolierung an den Verschlüssen. -
Seite 12: Anbringung Der Isolierung
ANBRINGUNG DER ISOLIERUNG (7000/F) Nach Montage des Behälters am vorgesehenen Platz im Installationsraum können die Isolierung und die noch fehlenden Komponenten des Speichers angebracht werden. Hierzu: - Packen Sie das zweite Frachtstück komplett aus - Wickeln Sie die Isolierung (1) gemäß den Bohrungen an ihrer Innenseite um den Behälter spannen Sie sie anhand der endseitigen Reißverschlüsse (2) fest. -
Seite 13: Vorbereitung Zur Erstmaligen Inbetriebnahme
VORBEREITUNG ZUR ERSTMALIGEN INBETRIEBNAHME Start und Funktionsprüfung des Speichers sind folgende Überprüfungen notwendig: - Die Wasserhähne Speisung Heizungswarmwassers müssen geöffnet sein - Die etwaigen Wasseranschlüsse an den Heizkessel und an das Hydraulikaggregat der Solaranlage müssen vorschriftsmäßig ausgeführt sein - Der etwaige Solarkreis muss... -
Seite 14: Störungen Und Abhilfen
STÖRUNGEN UND ABHILFEN STÖRUNG URSACHE ABHILFE Übermäßiger Leitungsdruck Druckbegrenzer installieren Geringe Warmwasserbereitung Übermäßiger Durchfluss Durchflussminderer einbauen Verstopfung und Ablagerungen Überprüfen und reinigen Betrieb der Umlaufpumpe Überprüfen Einstellung und Zustand des Niedrige Temperatur des Niedrige Thermostats überprüfen Wassers von Kessel bzw. Wassertemperatur angeschlossener Solaranlage Speicherthermostat... - Seite 15 URSACHE ABHILFE STÖRUNG Geringe Leistung Luft in der Anlage Entlüften der Solaranlage Unzureichender oder zu Der gemessene Durchfluss muss hoher Durchfluss ca. 30l/h pro m betragen. Der Anlagendruck im kalten Geringer Druck Zustand muss ca. 3 bar betragen Der Speicher erreicht nicht Programmierung des Der _T zwischen Kollektor und Differentialreglers...
- Seite 16 RIELLO N.V. Ninovesteenweg 198 - 9320 Erembodegem tel: (053)769 034 - fax: (053)789 440 - info@riello.be RIELLO SA Centro Vedeggio 2 - CH 6819 LAMONE Tel. +41(0)91 604 50 22 - Fax +41(0)91 604 50 24 - email: info@rielloburners.ch Da das Unternehmen konstant um die Perfektionierung seiner Produktion bemüht ist, können das äußere Erscheinungsbild, die Abmessungen, die technischen Daten,...
