7 WASSERKREIS

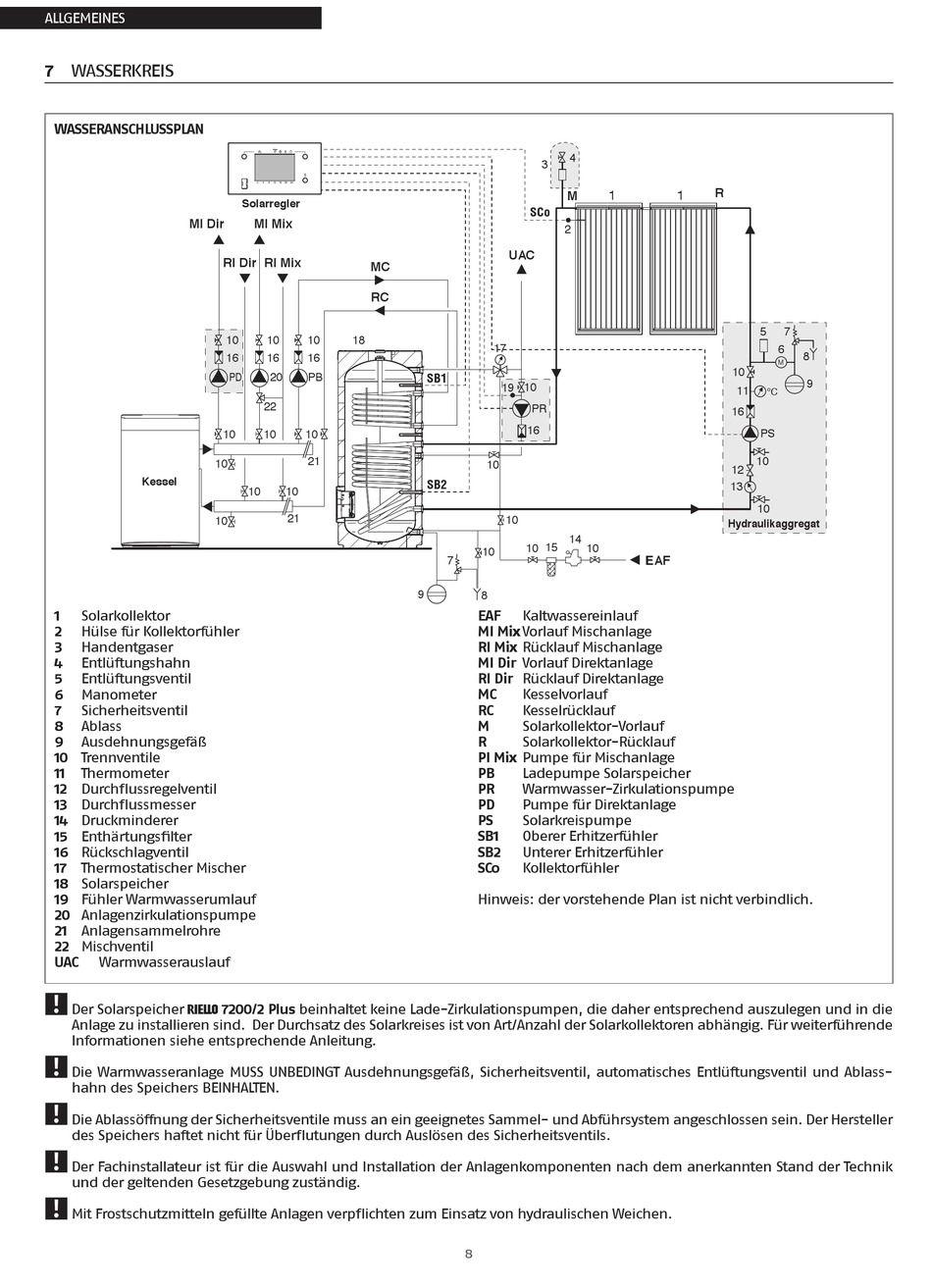

WASSERANSCHLUSSPLAN
Kessel
1
Solarkollektor
2
Hülse für Kollektorfühler
3
Handentgaser
4
Entlüftungshahn
5
Entlüftungsventil
6
Manometer
7
Sicherheitsventil
8
Ablass
9
Ausdehnungsgefäß
10 Trennventile
11
Thermometer
12 Durchflussregelventil
13 Durchflussmesser
14 Druckminderer
15 Enthärtungsfilter
16 Rückschlagventil
17 Thermostatischer Mischer
18 Solarspeicher
19 Fühler Warmwasserumlauf
20 Anlagenzirkulationspumpe
21 Anlagensammelrohre
22 Mischventil
UAC
Warmwasserauslauf
9
Der Solarspeicher
Anlage zu installieren sind. Der Durchsatz des Solarkreises ist von Art/Anzahl der Solarkollektoren abhängig. Für weiterführende
Informationen siehe entsprechende Anleitung.
9
Die Warmwasseranlage MUSS UNBEDINGT Ausdehnungsgefäß, Sicherheitsventil, automatisches Entlüftungsventil und Ablass-
hahn des Speichers BEINHALTEN.
9
Die Ablassöffnung der Sicherheitsventile muss an ein geeignetes Sammel- und Abführsystem angeschlossen sein. Der Hersteller
des Speichers haftet nicht für Überflutungen durch Auslösen des Sicherheitsventils.
9
Der Fachinstallateur ist für die Auswahl und Installation der Anlagenkomponenten nach dem anerkannten Stand der Technik
und der geltenden Gesetzgebung zuständig.
9
Mit Frostschutzmitteln gefüllte Anlagen verpflichten zum Einsatz von hydraulischen Weichen.
Solarregler
MI Dir
MI Mix
RI Dir
RI Mix
18
10
10
10
16
16
16
PD
20
PB
22
10
10
10
21
10
10
10
21
10
R
7200/2 Plus beinhaltet keine Lade-Zirkulationspumpen, die daher entsprechend auszulegen und in die
3
SCo
UAC
MC
RC
17
SB1
10
19
PR
16
10
SB2
10
15
10
10
7
9
8
EAF
Kaltwassereinlauf
MI Mix Vorlauf Mischanlage
RI Mix Rücklauf Mischanlage
MI Dir Vorlauf Direktanlage
RI Dir Rücklauf Direktanlage
MC
Kesselvorlauf
RC
Kesselrücklauf
M
Solarkollektor-Vorlauf
R
Solarkollektor-Rücklauf
PI Mix Pumpe für Mischanlage
PB
Ladepumpe Solarspeicher
PR
Warmwasser-Zirkulationspumpe
PD
Pumpe für Direktanlage
PS
Solarkreispumpe
SB1
Oberer Erhitzerfühler
SB2
Unterer Erhitzerfühler
SCo
Kollektorfühler
Hinweis: der vorstehende Plan ist nicht verbindlich.
8
4
R
1
1
M
2
10
11
16
12
13
Hydraulikaggregat
14
10
EAF
5
7
6
8
M
9
°C
PS
10
10
