Sicherheit

2 Sicherheit

2.1 Richtige Verwendung

Die X3 Serie umfasst PV-Wechselrichter, die den Gleichstrom des PV-Generators
in Wechselstrom (AC) umwandeln und in das öffentliche Stromnetz einspeisen.

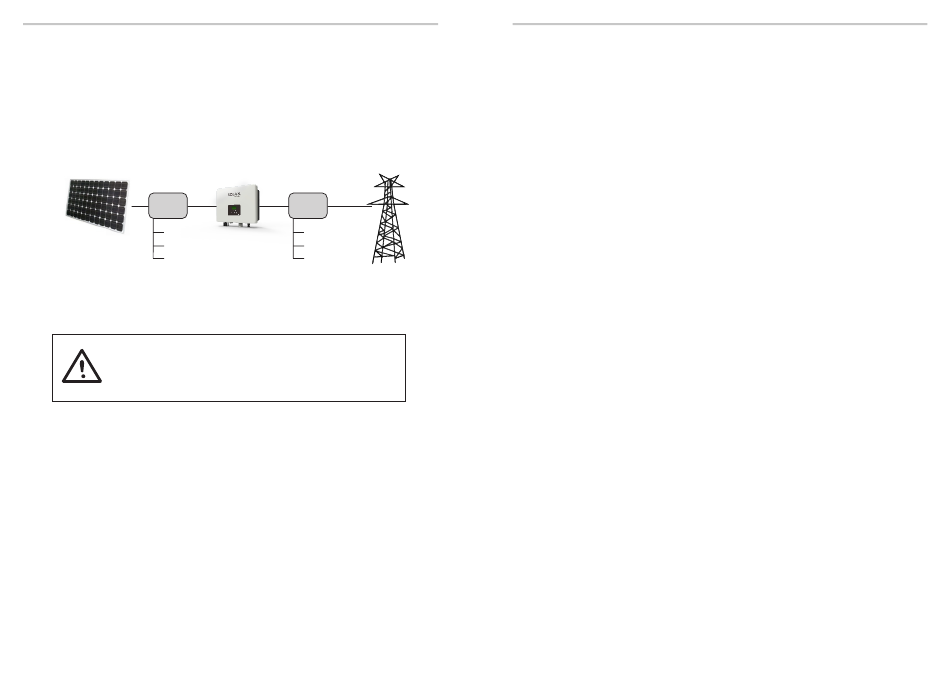

PV-Feld
DC-
Verteilerkasten
Überspannu-
ngsableiter
Sicherung
DC-
Schutzschalter
Überspannungsschutzgeräte (SPD) für PV-Anlagen
►
WARNUNG!
Bei der Installation der PV-Anlage ist ein Überspannungsschutz
mit Überspannungsableitern vorzusehen.
Der netzgekoppelte Wechselrichter ist weder auf der PV-Eingangsseite
noch auf der Netzseite mit Überspannungsschutzgeräten versehen.
Blitzeinschläge verursachen Schäden sowohl durch einen direkten Schlag
als auch durch Überspannungen aufgrund eines nahe gelegenen Schlags.
Induzierte Überspannungen sind die wahrscheinlichste Ursache für die meisten
Blitzschäden von Anlagen, insbesondere in ländlichen Gebieten, in denen die
Stromversorgung meist über lange Freileitungen erfolgt. Überspannungen
können auf der Leitung der PV-Anlage und den AC-Kabeln, die zum Gebäude
führen, auftreten.
Für die Endanwendung sollte der Rat von Fachleute für Blitzschutzsysteme
eingeholt werden. Mit einem geeigneten externen Blitzschutz kann die Wirkung
eines direkten Blitzeinschlags in ein Gebäude kontrolliert gemildert und der
Blitzstrom in den Boden abgeleitet werden.
Die Installation von Überspannungsschutzgeräten zum Schutz des Wechselrichters
vor mechanischer Beschädigung und übermäßiger Beanspruchung schließt im Fall
eines Gebäudes mit externer Blitzschutzanlage (LPS) einen Überspannungsableiter
ein, wenn der Trennungsabstand eingehalten wird.
Zum Schutz des DC-Systems ist am Wechselrichterende der DC-Verkabelung und
am Modul zwischen Wechselrichter und PV-Generator ein Überspannungsschutz
(SPD Typ 2) vorzusehen. Wenn der Spannungsschutzpegel (VP) der
Überspannungsableiter 1100 V überschreitet, ist ein zusätzlicher SPD Typ 3
für den Überspannungsschutz elektrischer Geräte erforderlich.
04
Wechselrichter AC- Stromnetz
Verteilerkasten
Überspannu-
ngsableiter
Sicherung
AC-
Schutzschalter
Abbildung 1
Zum Schutz des AC-Systems ist Überspannungsschutz (SPD Typ 2) am
Haupteingangspunkt der AC-Versorgung (Sicherung des Verbrauchers) zwischen
Wechselrichter und Zähler/Verteilersystem vorzusehen; SPD (Testimpuls D1) für die
Signalleitung gemäß EN 61632-1.
Alle DC-Kabel sind so kurz wie möglich zu verlegen; Plus- und Minuskabel der Strang-
oder DC-Hauptversorgung sind zu bündeln, um die Bildung von Schleifen im System
zu vermeiden. Kurze Leitungen und Bündelungen werden auch für alle zugehörigen
Masseleiter verlangt.
Funkenstreckengeräte sind für die Verwendung in DC-Stromkreisen nicht geeignet.
Sobald sie leitend sind, leiten sie, bis die Spannung an ihren Anschlussklemmen
normalerweise über 30 Volt liegt.
► Anti-Inseleffekt
Der Inseleffekt ist ein besonderes Phänomen, bei dem netzgekoppelte
1
PV-Anlagen auch dann noch Strom ins nahe gelegene Netz liefern,
wenn Spannungsverlust im Stromnetz eintritt. Das ist gefährlich für
das Wartungspersonal und die Öffentlichkeit.
Wechselrichter der X3 Serie liefern eine aktive Frequenzverschiebung
(AFD), um den Inseleffekt zu verhindern.
