DEUTSCH
Wir danken Ihnen für die Wahl des drahtgebundenen individuellen Taschenmonitorsystems
P4HW. Das P4HW ist eine Komponente der PSM
unter anderem folgende Vorteile eines im Ohr getragenen Monitorsystems bieten:
•
Verbesserte Klangqualität - High Fidelity ohne Risiko von Rückkopplungen
•
Individuelle Regelung - Lautstärke und Mischung werden vom Taschensystem aus
geregelt
•
Tragbarkeit - wird am Gürtel oder Gitarrengurt befestigt
Details zum PSM 400-System finden Sie in der Bedienungsanleitung des drahtgebundenen indi-
viduellen Performance-Systems PSM 400, die im Internet unter der Adresse www.shure.com
zugänglich ist.

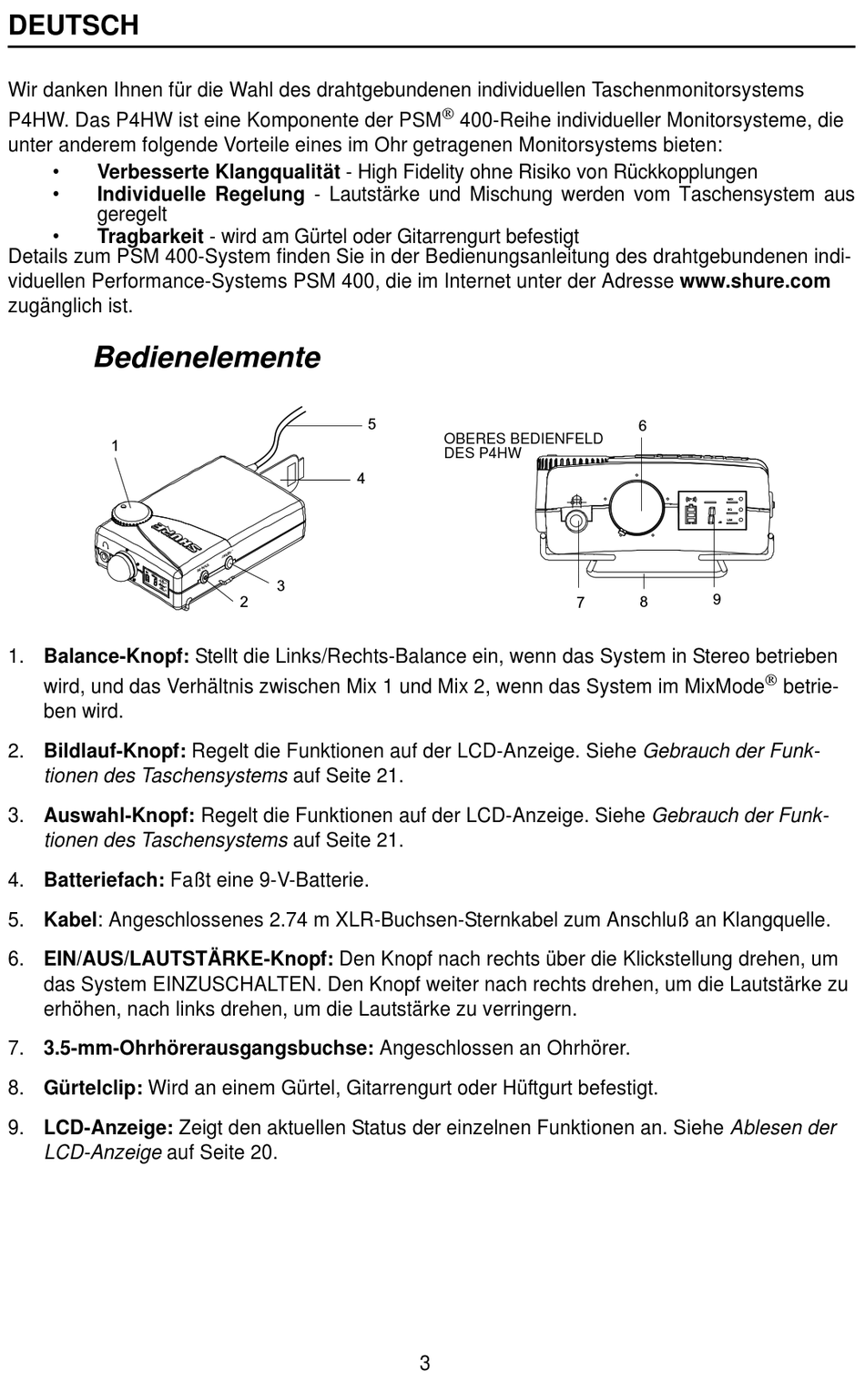

Bedienelemente
1
1. Balance-Knopf: Stellt die Links/Rechts-Balance ein, wenn das System in Stereo betrieben
wird, und das Verhältnis zwischen Mix 1 und Mix 2, wenn das System im MixMode
ben wird.
2. Bildlauf-Knopf: Regelt die Funktionen auf der LCD-Anzeige. Siehe Gebrauch der Funk-
tionen des Taschensystems auf Seite 21.
3. Auswahl-Knopf: Regelt die Funktionen auf der LCD-Anzeige. Siehe Gebrauch der Funk-
tionen des Taschensystems auf Seite 21.
4. Batteriefach: Faßt eine 9-V-Batterie.
5. Kabel: Angeschlossenes 2.74 m XLR-Buchsen-Sternkabel zum Anschluß an Klangquelle.
6. EIN/AUS/LAUTSTÄRKE-Knopf: Den Knopf nach rechts über die Klickstellung drehen, um
das System EINZUSCHALTEN. Den Knopf weiter nach rechts drehen, um die Lautstärke zu
erhöhen, nach links drehen, um die Lautstärke zu verringern.
7. 3.5-mm-Ohrhörerausgangsbuchse: Angeschlossen an Ohrhörer.
8. Gürtelclip: Wird an einem Gürtel, Gitarrengurt oder Hüftgurt befestigt.
9. LCD-Anzeige: Zeigt den aktuellen Status der einzelnen Funktionen an. Siehe Ablesen der
LCD-Anzeige auf Seite 20.
5
4
3
2
Ò
400-Reihe individueller Monitorsysteme, die
OBERES BEDIENFELD
DES P4HW
7
3
6
MIX
EQ
LIM
dB
9
8
Ò
betrie-
