Shure P9HW Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für P9HW:
- Bedienungsanleitung (9 Seiten) ,
- Bedienungsanleitung (97 Seiten)
Verwandte Anleitungen für Shure P9HW
Inhaltszusammenfassung für Shure P9HW
- Seite 1 P9HW Drahtgebundenes individuelles Taschenmoni- torsystem The Shure wired, two-channel stereo bodypack system, P9HW, user guide. Version: 2.5 (2021-F)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents MixMode und Stereo-Monitoring P9HW Drahtgebundenes individuelles Taschenmoni Stereo (Voreinstellung) torsystem MixMode WICHTIGE SICHERHEITSHINWEISE Wiederaufladbarer Shure-Akku SB900B SICHERHEITSVORKEHRUNGEN Ladegerät mit einzelnem Steckplatz VORSICHT Ladegeräte mit mehreren Steckplätzen ACHTUNG Wichtige Tipps für Pflege und Aufbewahrung von wieder... -
Seite 3: P9Hw Drahtgebundenes Individuelles Taschenmoni Torsystem
Shure Incorporated P9HW Drahtgebundenes individuelles Taschenmonitorsystem WICHTIGE SICHERHEITSHINWEISE Diese Hinweise LESEN. Diese Hinweise AUFBEWAHREN. Alle Warnungen BEACHTEN. Alle Anweisungen BEFOLGEN. Dieses Gerät NICHT in Wassernähe VERWENDEN. NUR mit einem sauberen Tuch REINIGEN. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten. -
Seite 4: Sicherheitsvorkehrungen
Shure Incorporated Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten könnte es zu Verletzungen und/oder zum Produktausfall kommen. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturbereichs betrieben werden. SICHERHEITSVORKEHRUNGEN Die möglichen Folgen des fehlerhaften Gebrauchs, die durch eines der beiden Symbole „ACHTUNG“ und „VORSICHT“ ... -
Seite 5: Allgemeine Beschreibung

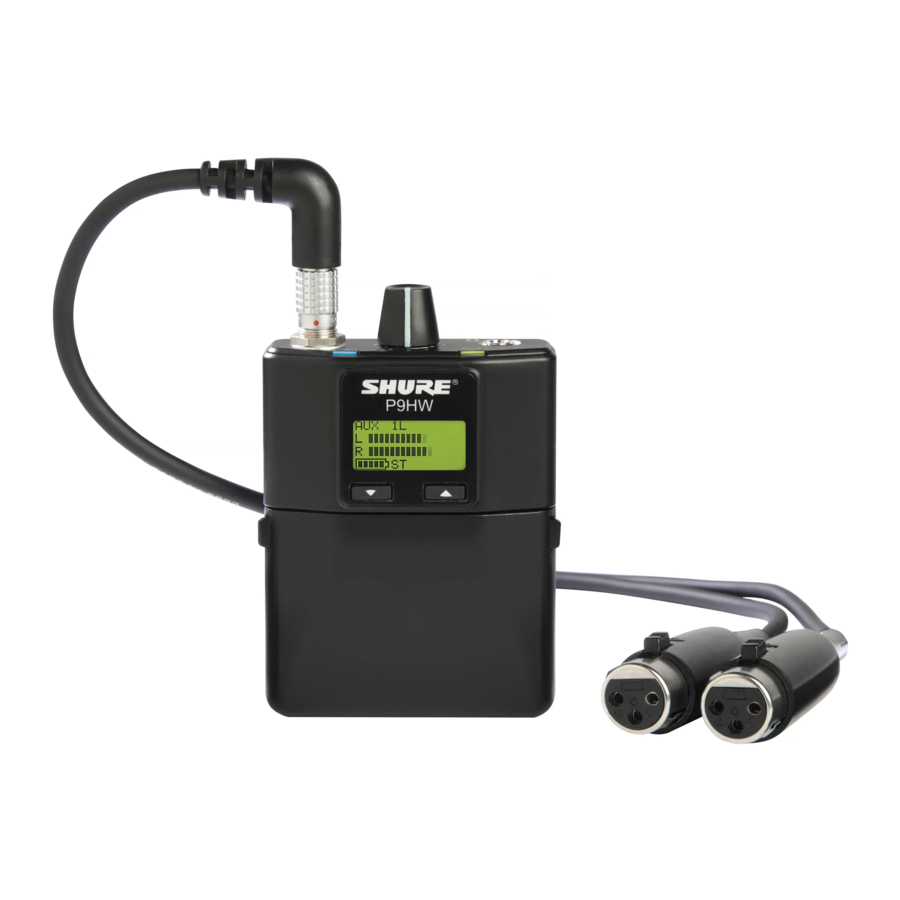

Shure Incorporated Allgemeine Beschreibung Das Shure P9HW ist ein drahtgebundenes Zwei-Kanal-Stereo-In-Ear-Monitoring System, das zur Verwendung anstelle von Bühnen-Monitorlautsprechern vorgesehen ist. Gegenüber Monitorlautsprechern bietet das tragbare, leichte P9HW mehrere Vorteile: es ist weniger sichtbar, liefert verbesserte Klangqualität, verringert das Rückkopplungsrisiko und sorgt für mehr Über... -
Seite 6: Einrichtung
Hinweis: Das Taschengerät kann entweder direkt an den Mischer oder über ein Patchbay auf der Bühne ange schlossen werden. ③ Die Ohrhörer einführen Das P9HW ist für optimale Funktion mit ShureOhrhörern ausgelegt, funktioniert aber mit be und an den Kopfhöreraus liebigen Kopfhörern oder In-Ear-Monitorsystemen, die über einen standardmäßigen 3,5 mm- gang anschließen... -
Seite 7: Audioeinstellungen
Shure Incorporated Systemüberblick Audioeinstellungen STEREO: Audiosignale von Kanal 1 sind im linken Ohrhörer, Audiosignale von Kanal 2 im MODE rechten Ohrhörer zu hören.MIXMODE: Beide Kanäle sind im rechten und linken Ohrhörer zu hören. Die Mischung zwischen den beiden Signalen kann angepasst werden. -
Seite 8: Programme
Shure Incorporated Einen Wert (zwischen 3 und 21 dB) einstellen, um den maximalen Lautstärkepegel zu be grenzen. Der Lautstärkeregler beeinflusst weiterhin im gesamten Bereich den Lautstärkepe VLIMIT (maximaler Laut gel, die Begrenzung schränkt lediglich den maximalen Pegel ein stärkepegel) Hinweis: Der VLIMIT-Wert komprimiert das Audiosignal nicht. -
Seite 9: Stereo (Voreinstellung)
Shure Incorporated Stereo (Voreinstellung) Für den Stereobetrieb das Menü aufrufen und Folgendes auswählen: AUDIO > MODE > STEREO . Im Stereobetrieb sind Audiosignale von Kanal 1 im linken Ohrhörer und Audiosignale von Kanal 2 im rechten Ohrhörer zu hö ren. Im Stereo-Modus wird die beste Kanaltrennung und die klarste Wiedergabe erzielt. - Seite 10 Shure Incorporated Den Balance-Regler nach rechts drehen, um mehr von Kanal 2 (Gesang) zu hören. 10/16...
-
Seite 11: Balance- Und Mix-Einstellungen Von Der Startanzeige Aus
Falls nötig, die Sperrfunktion aktivieren, um versehentliches Verstellen zu verhindern. Wiederaufladbarer Shure-Akku SB900B Die LithiumIonenAkkus SB900B von Shure bieten eine wiederaufladbare Option zum Speisen des Taschenempfängers. Ak kus können in einer Stunde schnell auf 50 % der Kapazität und in drei Stunden auf volle Kapazität geladen werden. -
Seite 12: Ladegeräte Mit Mehreren Steckplätzen
Ladevorgang abgeschlossen Gelb blinkend Fehler: Anschlüsse und Akku prüfen Kein Akku im Steckplatz Ladegeräte mit mehreren Steckplätzen Shure bietet verschiedene Ladegerätemodelle mit mehreren Steckplätzen an: • SBC200 – Ladegerät mit zwei Steckplätzen • SBC210 – Ladegerät mit zwei Steckplätzen •... -
Seite 13: Wichtige Tipps Für Pflege Und Aufbewahrung Von Wieder Aufladbaren Shure-Akkus
Shure Incorporated Wichtige Tipps für Pflege und Aufbewahrung von wiederaufladbaren Shure-Akkus Ordnungsgemäße Pflege und Aufbewahrung von ShureAkkus bewirken zuverlässige Betriebssicherheit und gewährleisten ei ne lange Lebensdauer. • Akkus und Taschengeräte immer bei Raumtemperatur aufbewahren. • Idealerweise sollten Akkus zur langfristigen Aufbewahrung auf etwa 40 % ihrer Kapazität geladen werden. -
Seite 14: Pinbelegungen
Shure Incorporated Pinbelegungen Signal XLR, links XLR, rechts Abschirmung − − Technische Daten Frequenzgang 20 Hz–20 kHz (±3 dB) 14/16... -
Seite 15: Optionales Zubehör Und Ersatzteile
99 x 66 x 23 mm (3.9 Zoll x 2.6 Zoll x 0.9 Zoll) H x B x T Nettogewicht 196 g (6,6 g) (mit Batterien) Batterielebensdauer 9 Stunden (Dauerbetrieb) LR6Mignonzellen Optionales Zubehör und Ersatzteile Zwei XLR auf 5-Pin-LEMO-Kabel PA720 Wiederaufladbarer Lithium-Ionen-Akku von Shure SB900B Adapter für AA-Batterien 65A15224 PS9 Battery Eliminator 90A4794 Dynamische MicroDriver-Ohrhörer SE112 Dynamische MicroDriver-Ohrhörer SE215 High-Definition-MicroDriver-Ohrhörer mit Tuned BassPort... -
Seite 16: Zulassungen
Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B) Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B) Die CEKonformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontakt informationen sind im Internet unter www.shure.com zu finden. Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance Bevollmächtigter Vertreter in Europa:...
