Shure PG42-USB Bedienungsanleitung
Großmembran-kondensatormikrofon
Vorschau ausblenden
Andere Handbücher für PG42-USB:
- Bedienungsanleitung (97 Seiten) ,
- Bedienungsanleitung (97 Seiten)
Verwandte Anleitungen für Shure PG42-USB
Inhaltszusammenfassung für Shure PG42-USB
- Seite 2 THIS DEVICE COMPLIES WITH PART 15 OF THE FCC RULES CLASS B. OPERATION IS SUBJECT TO THE FOLLOWING TWO CONDITIONS: (1) THIS DEVICE MUST NOT CAUSE HARMFUL INTERFERENCE, AND (2) THIS DEVICE MUST ACCEPT ANY INTERFERENCE RECEIVED INCLUDING INTERFERENCE THAT MAY CAUSE UNDESIRED OPERATION.
- Seite 3 WARNING! LISTENING TO AUDIO AT EXCESSIVE VOLUMES CAN CAUSE PERMANENT HEARING DAMAGE. USE AS LOW A VOLUME AS POSSIBLE. Over exposure to excessive sound levels can damage your ears resulting in permanent noise-induced hearing loss (NIHL). Please use the following guidelines established by the Occupational Safety Health Administration (OSHA) on maximum time exposure to sound pressure levels before hearing damage occurs.
-
Seite 5: Safety Precautions
SAFETY PRECAUTIONS The possible results of incorrect use are marked by one of the two symbols - “WARNING” AND “CAUTION” - depending on the imminence of the danger and the severity of the damage. WARNING: Ignoring these warnings may cause severe injury or death as a result of incorrect operation. -
Seite 28: Allgemeine Beschreibung

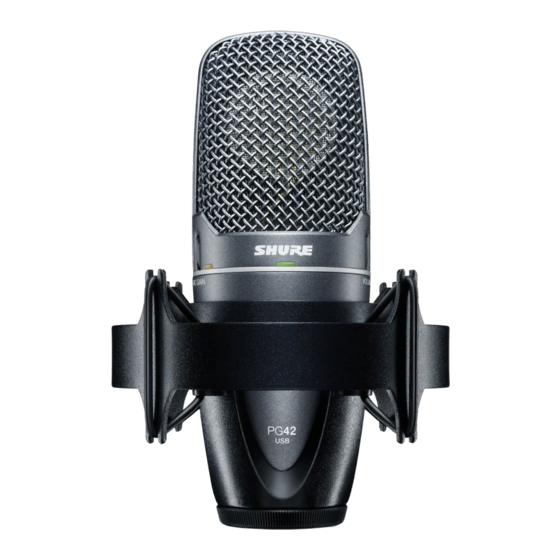

Allgemeine Beschreibung Das PG42-USB Großmembran-Kondensatormikrofon wird von der Seite besprochen und weist einen präzise auf die Wärme und klare Stimme von Sängern und Instrumenten abgestimmten Frequenzgang auf. Aufgrund des äu- ßerst geringen Grundrauschens ist es für jegliche Anwendung ideal geeignet, einschließlich Chorensembles oder Aufnahmen von Umgebungsgeräuschen. -
Seite 29: Usb-Anschluss
Befestigung Befestigen Sie das Mikrofon mittels des mitgelieferten Shock-Absorbers an einem Mikrofonstativ. Das Mikrofon von vorne her besprechen USB-Anschluss Mittels des (mitgelieferten) Standardkabels an einen USB-Anschluss mit Versorgungsspannung anschließen. Die grüne LED sollte aufleuchten und der Plug & Play-Treiber wird auto- matisch installiert. -
Seite 30: Windows-Betriebssysteme
Falls Probleme auftreten, stellen Sie sicher, dass der Treiber ordnungsgemäß installiert wurde. Macintosh OSX-Betriebssysteme Windows-Betriebssysteme Das Fenster Soundvoreinstellung unter Von der Systemsteuerung aus „Sounds und Systemvoreinstellungen öffnen. Shure Digital sowohl auf Audiogeräte“ öffnen. den Registerkarten Eingabe als auch Ausgabe wählen. Auf der Registerkarte „Audio“ in den Hinweis: Für GarageBand-Benutzer: Starten Sie Dropdown-Menüs für „Soundwiedergabe und... -
Seite 31: Abhören Bei Der Aufnahme
Abhören bei der Aufnahme Die Kopfhörerbuchse ermöglicht ein direktes Abhören des Mikrofonsignals beim Aufnehmen ohne jegliche Verzögerung, die auftreten würde wenn dieses Signal über den Kopfhörerausgang des Computers abgehört würde. Achtung: Den VOLUME (Lautstärke)-Regler zurückdrehen, bevor die Kopfhörer eingesteckt werden. Außerdem können vorher aufgenommene Spuren abgehört werden, während eine neue Spur aufgenommen wird. -
Seite 32: Störungssuche
Bassabsenkung Die Bassabsenkung kann für die Sprachabnahme sowie für Instrumente im mittle- ren bis hohen Frequenzbereich verwendet werden. Sie verringert niederfrequente Störgeräusche, die entweder über den Boden aufgenommen werden oder von Heizungs- und Klimaanlagen stammen. Dieser Schalter wird auch zur Kompensation des Nahbesprechungseffekts oder zur Reduzierung tiefer Frequenzen verwendet, die ein Instrument dumpf oder unsauber, klingen lassen. -
Seite 33: Nahbesprechungseffekt
Bass. Nahbesprechungseffekt Mikrofone mit Richtwirkung wie das PG42-USB verstärken tiefe Frequenzen unter 100 Hz um 6 bis 10 dB, wenn sich das Mikrofon in einem Abstand von etwa 6 mm vor der Schallquelle befindet. Diese Eigenschaft wird als Nahbesprechungseffekt bezeichnet und kann zum Erzeugen eines wärmeren, kräftigeren Klangs verwendet... -
Seite 34: Technische Daten
TECHNISCHE DATEN Übertragungsbereich 20 bis 20.000 Hz Richtcharakteristik Niere Max. Schalldruckpegel DÄMPFUNGSGLIED AUS: 120 dB Schalldruckpegel (20 Hz bis 20 kHz, <1 % DÄMPFUNGSGLIED EIN: 135 dB Schalldruckpegel Gesamtklirrfaktor) Max. Schalldruckpegel entspricht Skalenendwert des digitalen Ausgangs bei Mindesteinstellung der Analogverstärkung (Gain) Schalter Dämpfungsglied: 15 dB Versorgungsspannungen... -
Seite 35: Mitgeliefertes Zubehör
Mitgeliefertes Zubehör 3 m USB-Kabel Transportkoffer aus Aluminium ShureLock™-Erschütterungs-Absorber mit Gummiisolierung A27SM Sonderzubehör Windschutz Popper Stopper™ A32WS PS-6... -
Seite 36: Systemanforderungen
ZERTIFIZIERUNG Zugelassen unter der Prüfvorschrift der FCC, Teil 15, als digitales Gerät der Klasse B. Nicht ausdrücklich von Shure Incorporated genehmigte Änderungen oder Modifikationen können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben. HINWEIS: Dieses Gerät wurde geprüft und entspricht demnach den Grenzwerten für ein digitales Gerät der Klasse B gemäß... - Seite 37 Normen EN55103-1:1996 und EN55103-2:1996 für Wohngebiete (E1) und Leichtindustriegebiete (E2). Die Konformitätserklärung ist über die unten stehende Adresse erhältlich: Bevollmächtigter Vertreter in Europa: Shure Europe GmbH Headquarters Europe, Middle East & Africa Abteilung: EMEA-Zulassung Wannenacker Str. 28 D-74078 Heilbronn, Germany...
-
Seite 90: Begrenzte Gewährleistung
Shure-Vertragshändler vorlegt. Falls sich Shure dazu entschließt, das defekte Produkt zu ersetzen, behält sich Shure nach eigenem Ermessen das Recht vor, das defekte Produkt durch ein anderes Produkt desselben Modells oder durch ein Modell, das mindestens vergleichbare Qualität und technische Eigenschaften aufweist, zu ersetzen.
