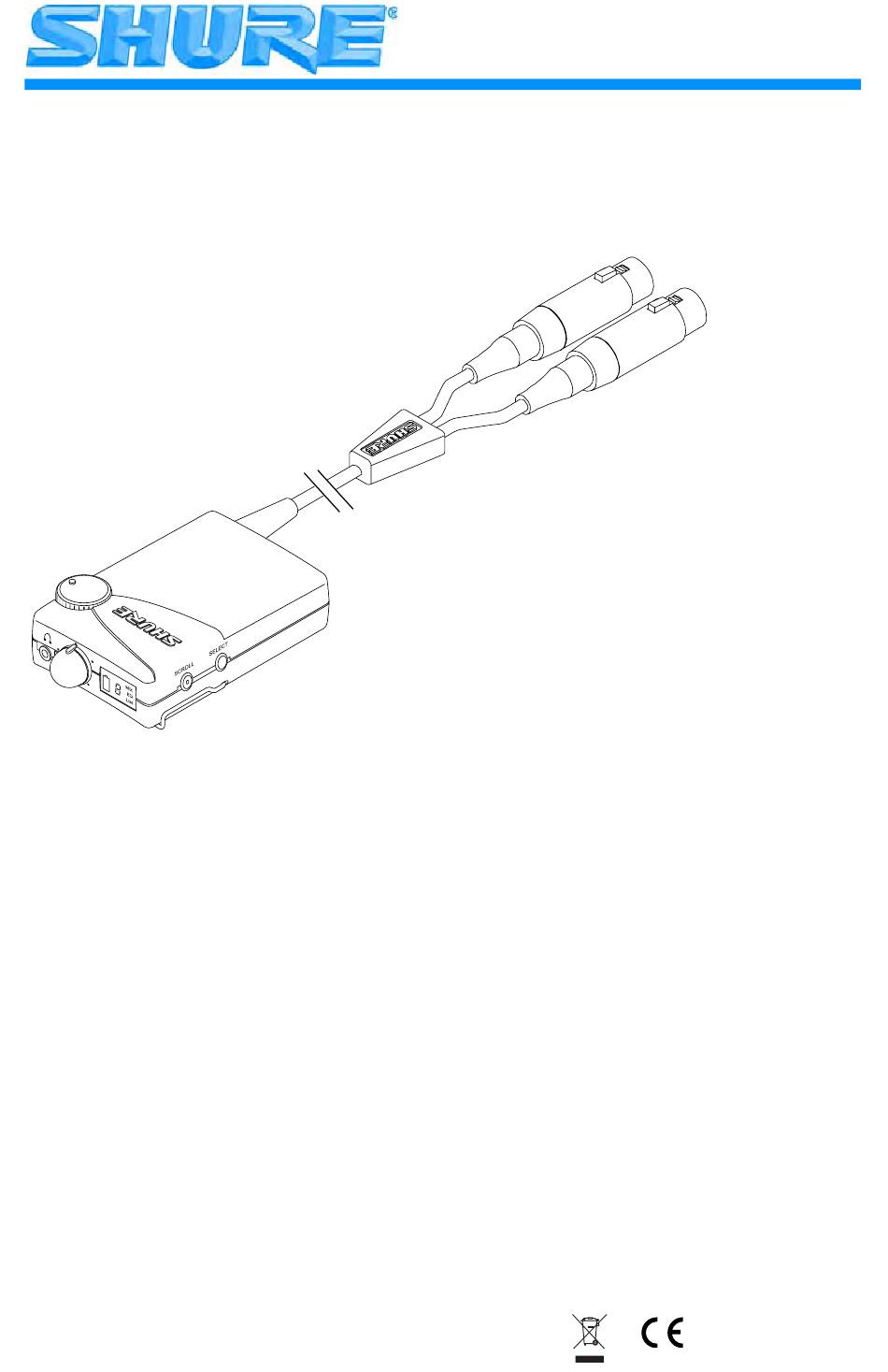

- Seite 1 Model P4HW User Guide Individuellen Monitorsystems P4HW 2005, Shure Incorporated Printed in U.S.A. © 27D8713 (Rev. 5) Patent Des. 442,938...
- Seite 2 ACHTUNG! DIE VERWENDUNG DIESES SYSTEMS BEI ÜBERMÄSSIGEN LAUTSTÄRKEN KANN DAUERHAFTE HÖRSCHÄDEN VERURSACHEN. MÖGLICHST MIT GERINGER LAUTSTÄRKE VERWENDEN. Im Interesse einer sicheren Verwendung dieses Systems länger andauerndes Hören bei übermäßigen Schalldruckpegeln vermeiden. Bitte orientieren Sie sich an den folgenden, von der Occupational Safety Health Administration (OSHA; US-Arbeitsschutzbehörde) erstellten Richtlinien für die maximale zeitliche Belastung durch Schalldruckpegel, bevor es zu Hör- schäden kommt.
- Seite 3 • Tragbarkeit - wird am Gürtel oder Gitarrengurt befestigt Details zum PSM 400-System finden Sie in der Bedienungsanleitung des drahtgebundenen indi- viduellen Performance-Systems PSM 400, die im Internet unter der Adresse www.shure.com zugänglich ist. Bedienelemente OBERES BEDIENFELD DES P4HW 1.
-
Seite 4: Betrieb
Betrieb EINLEGEN DER BATTERIE 1. Das Batteriefach durch Niederdrücken der Abdeckung öffnen und diese zum Kabel hin schieben. 2. Eine neue 9-V-Alkalibatterie in das Batteriefach einlegen; die +/– Pole richtig ausrichten (siehe Abbildung 1). 3. Das Batteriefach schließen. HINWEIS: Wenn sich das Batteriefach nicht schließen läßt, ist die Batterie nicht richtig eingelegt. - Seite 5 ABLESEN DER LCD-ANZEIGE Die LCD-Anzeige zeigt den Status der einzelnen Funktionen wie folgt an: 1. Eingangspegelanzeige : Die Eingangspegelanzeige mit drei Segmenten stellt den Pegel des Eingangssignals dar. Immer erst auf Übersteuerungsgrenze prüfen, bevor die Ohrhörer in die Ohren eingelegt werden. Signal vorhanden Nominell –...
- Seite 6 GEBRAUCH DER FUNKTIONEN DES TASCHENSYSTEMS 1. Auf die BILDLAUF- oder AUSWAHL-Knöpfe drücken, um die LCD-Anzeige zu aktivieren. 2. Den BILDLAUF-Knopf gedrückt halten, bis die gewünschte Funktion (0/-15, MIX, EQ oder LIM) unterstrichen ist. 3. Auf den AUSWAHL-Knopf drücken, um die Funktion EIN- oder AUSZUSCHALTEN. Eine Funktion ist EINGESCHALTET, wenn rechts neben dem Funktionssymbol ein Punkt angezeigt ist.
- Seite 7 REGELUNG VON MONO, STEREO UND MIXMODE Das Taschensystem bietet einfache Konfiguration einer Monitormischung und ermöglicht dem Be- nutzer das Abstimmen eines persönlichen Mix in einer Mehrfachmischungsumgebung. Es sind drei Monitorbetriebsarten verfügbar — Mono, Stereo und MixMode. Mono: Das Taschensystem erhält ein Signal vom Mischer und sendet dieses Signal an beide Ohrhörer.
-
Seite 8: Technische Daten
Technische Daten Frequenzgang 20 bis 20.000 Hz Gesamtklirrfaktor < 0,1 % (gemessen bei –10 dBu Ausgang) Stereo-Übersprechdämpfung mindestens 35 dB Signal-Rauschabstand mindestens 85 dB Höchst-Ausgangspegel +5 dBu bei 1 % Gesamtklirrfaktor Höchst-Eingangspegel +7 dBu, Eingangsvordämpfung AUS +22 dBu, Eingangsvordämpfung EIN Ist-Eingangsimpedanz >... - Seite 9 Entspricht der EU-Richtlinie über elektromagnetische Verträglichkeit 89/336/EEC: Norm für pro- fessionelle Tonprodukte EN 55103 (1996); Teil 1 (Emissionen) und Teil 2 (Verträglichkeit). Das System P4HW ist für den Gebrauch in Umgebungen E1 (Wohngebieten) und E2 (Gewerbe) vorgesehen, wie durch die europäische Norm EN 55103 bzgl. elektromagnetischer Verträglichkeit definiert.
-
Seite 10: Fcc Declaration Of Conformity
Niles, IL 60714-4608 U.S.A. (847) 600-2000 Declare under our sole responsibility that the following product, Model: P4HW Description: Hard Wired Personal Monitor Has been tested and found to comply with the limits of a Class B digital device, and approved under the Declaration of Conformity provision of the Part 15 of the FCC rules. - Seite 11 SHURE Incorporated Web Address: http://www.shure.com 5800 W. Touhy Avenue, Niles, IL 60714-4608, U.S.A. Phone: 800-257-4873 Fax: 847-600-1212 In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414 In Asia, Phone: 852-2893-4290 Fax: 852-2893-4055 International, Phone: 847-600-2000 Fax: 847-600-6446...
