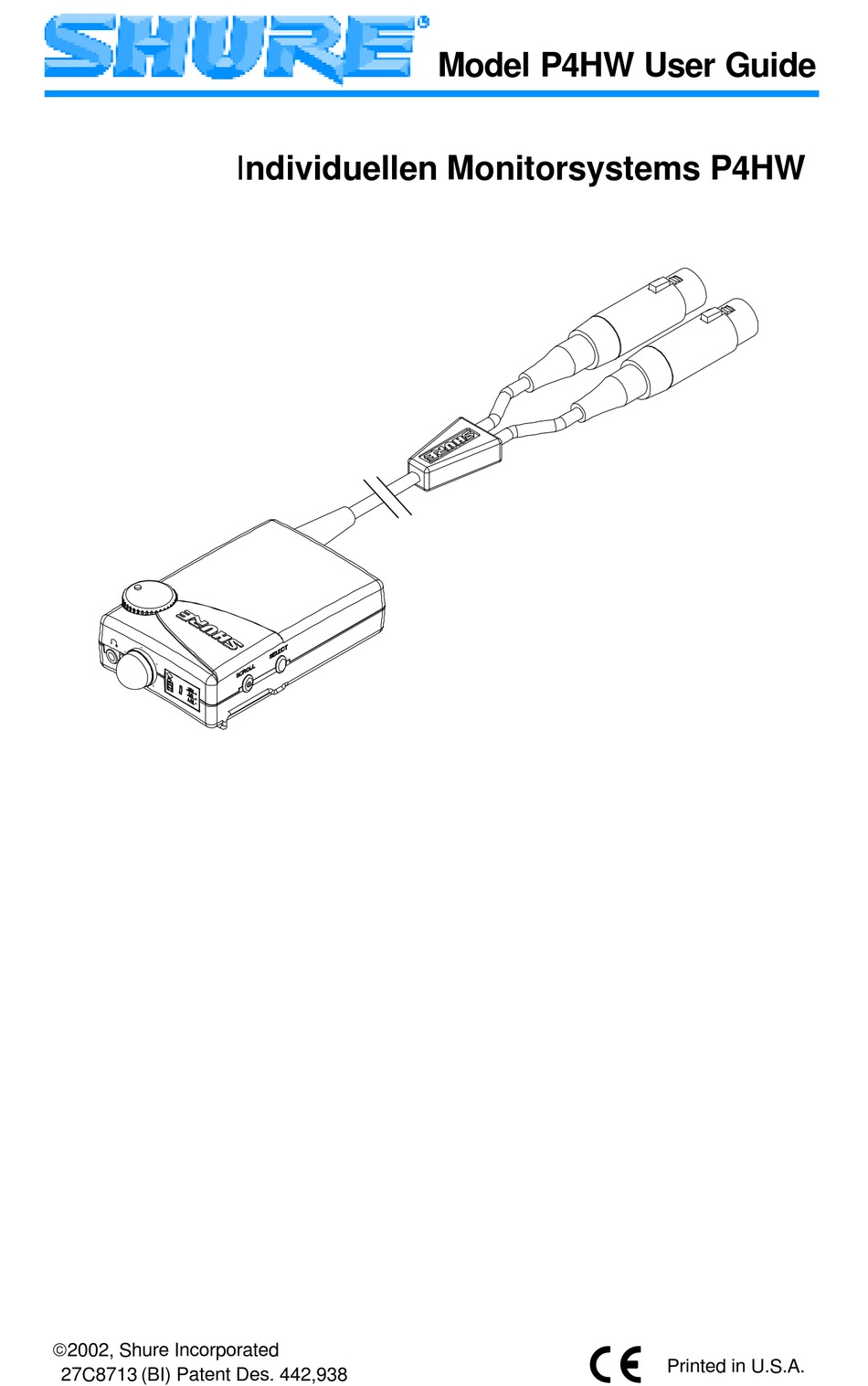

- Seite 1 Model P4HW User Guide Individuellen Monitorsystems P4HW 2002, Shure Incorporated Printed in U.S.A. 27C8713 (BI) Patent Des. 442,938...
- Seite 2 ACHTUNG! DIE VERWENDUNG DIESES SYSTEMS BEI ÜBERMÄSSIGEN LAUTSTÄRKEN KANN DAUERHAFTE HÖRSCHÄDEN VERURSACHEN. MÖGLICHST MIT GERINGER LAUTSTÄRKE VERWENDEN. Im Interesse einer sicheren Verwendung dieses Systems länger andauerndes Hören bei übermäßigen Schalldruckpegeln vermeiden. Bitte orientieren Sie sich an den folgenden, von der Occupational Safety Health Administration (OSHA; US-Arbeitsschutzbehörde) erstellten Richtlinien für die maximale zeitliche Belastung durch Schalldruckpegel, bevor es zu Hörschäden kommt.
- Seite 3 DEUTSCH Wir danken Ihnen für die Wahl des drahtgebundenen individuellen Taschenmo- nitorsystems P4HW. Das P4HW ist eine Komponente der PSM 400–Reihe in- dividueller Monitorsysteme, die unter anderem folgende Vorteile eines im Ohr getragenen Monitorsystems bieten: Verbesserte Klangqualität – High Fidelity ohne Risiko von Rückkopplungen...
-
Seite 4: Betrieb
Betrieb EINLEGEN DER BATTERIE 1. Das Batteriefach durch Niederdrücken der Abdeckung öffnen und diese zum Kabel hin schieben. 2. Eine neue 9–V–Alkalibatterie in das Batteriefach einlegen; die +/– Pole richtig ausrichten (siehe Abbildung 1). 3. Das Batteriefach schließen. HINWEIS: Wenn sich das Batteriefach nicht schließen läßt, ist die Batterie nicht richtig eingelegt. - Seite 5 Batterielebensdaueranzeige : Zeigt die Spannung an, die noch in der Batterie vorhanden ist. Wenn keine Anzeige vorhanden ist, muß die Bat- terie so bald wie möglich ersetzt werden. HOCH: 6-8 Betriebsstunden. MITTEL: 2-6 Betriebsstunden. NIEDRIG: Weniger als 2 Betriebsstunden. HINWEIS: Die Batterielebensdauer hängt von vielen Faktoren ab, eins- chließlich Typ und Marke der verwendeten Batterie, der verwendeten Ohrhörer und der Lautstärkeeinstellung.
- Seite 6 GEBRAUCH DER FUNKTIONEN DES TASCHENSYSTEMS 1. Auf die BILDLAUF– oder AUSWAHL–Knöpfe drücken, um die LCD–Anzei- ge zu aktivieren. 2. Den BILDLAUF–Knopf gedrückt halten, bis die gewünschte Funktion (0/-15, MIX, EQ oder LIM) unterstrichen ist. 3. Auf den AUSWAHL–Knopf drücken, um die Funktion EIN– oder AUSZUS- CHALTEN.
- Seite 7 REGELUNG VON MONO, STEREO UND MIXMODE Das Taschensystem bietet einfache Konfiguration einer Monitormischung und ermöglicht dem Benutzer das Abstimmen eines persönlichen Mix in einer Mehr- fachmischungsumgebung. Es sind drei Monitorbetriebsarten verfügbar – Mono, Stereo und MixMode. Mono: Das Taschensystem erhält ein Signal vom Mischer und sendet dieses Signal an beide Ohrhörer.
-
Seite 8: Technische Daten
Technische Daten Frequenzgang 20 bis 20.000 Hz Gesamtklirrfaktor < 0,1 % (gemessen bei –10 dBu Ausgang) Stereo–Übersprechdämpfung mindestens 35 dB Signal–Rauschabstand mindestens 85 dB Höchst–Ausgangspegel +5 dBu bei 1 % Gesamtklirrfaktor Höchst–Eingangspegel +7 dBu, Eingangsvordämpfung +22 dBu, Eingangsvordämpfung Ist–Eingangsimpedanz > 40 kW Ton–Ausgangsstecker 3,5 mm Stereo (links=Spitze, rechts=Ring, Erde=Hals) - Seite 9 Entspricht der EU–Richtlinie über elektromagnetische Verträglichkeit 89/336/EEC: Norm für professionelle Tonprodukte EN 55103 (1996); Teil 1 (Emissionen) und Teil 2 (Verträglichkeit). Das System P4HW ist für den Gebrauch in Umgebungen E1 (Wohngebieten) und E2 (Gewerbe) vorgesehen, wie durch die europäische Norm EN 55103 bzgl.
-
Seite 10: Declaration Of Conformity
Evanston, IL 60202–3696 U.S.A. (847) 866-2200 declare under our sole responsibility that the following product, Model: P4HW Name: PSM400 Hardwired Personal Monitor was tested and found to comply with Part 15 of the FCC rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. - Seite 11 SHURE Incorporated Web Address: http://www.shure.com 222 Hartrey Avenue, Evanston, IL 60202–3696, U.S.A. Phone: 847-866–2200 Fax: 847-866-2279 In Europe, Phone: 49-7131-72140 Fax: 49-7131-721414 In Asia, Phone: 852-2893-4290 Fax: 852-2893-4055 Elsewhere, Phone: 847-866–2200 Fax: 847-866-2585...
