Sundstrom SR 540 EX Bedienungsanleitung Seite 5

2 Leistungsprüfung, minimaler Durchfluss

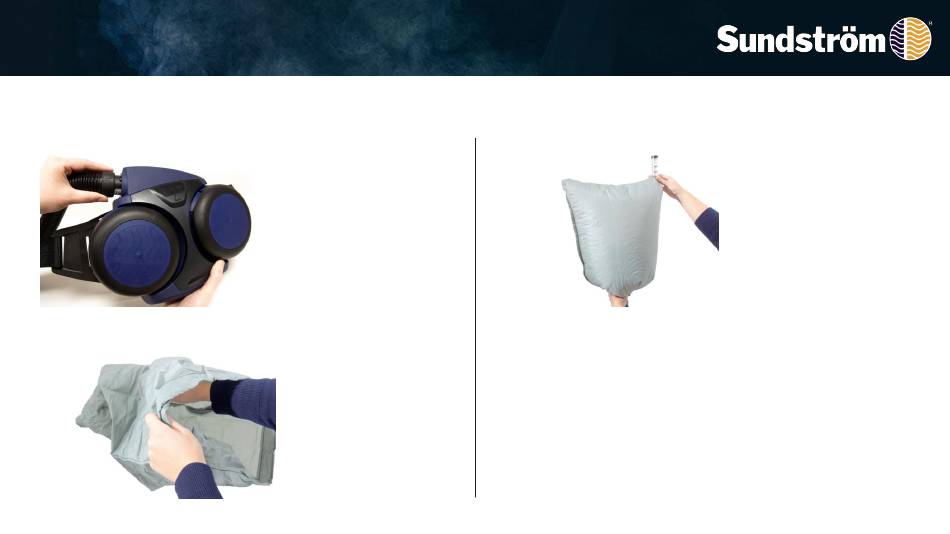

2.1 Prüfen Sie, ob das
Gebläse komplett, richtig
montiert, gut gereinigt und
unbeschädigt ist.
Schließen Sie den Schlauch
vom Gesichtsschild ans
Gebläse an, und sichern Sie
ihn mit einer Achteldrehung
im Uhrzeigersinn.
2.2 Stülpen Sie den Beutel
mit dem Strömungsmesser
um, sodass das Gerät zu
sehen ist.
2.3 Platzieren Sie den
Gesichtsschild in den
Strömungsmesserbeutel, und
schalten Sie das Gebläse ein.
Ergreifen Sie den unteren Teil des
Beutels, und dichten Sie ihn auf
diese Weise um den Schlauch
herum ab.
Greifen Sie um das Messröhrchen,
und halten Sie dieses vertikal.
Die Kugel muss jetzt auf der Linie
für 175 l/min oder kurz darüber
schwimmen.
Sollte diese Mindestströmung
nicht erreicht werden, prüfen
Sie, ob:
– der Strömungsmesser vertikal
ausgerichtet ist
– sich die Kugel frei bewegen kann
– der Beutel um den Schlauch
herum gut abdichtet
OI06H-6019 SR 540 EX 5 23.10.2019
