Anwendung

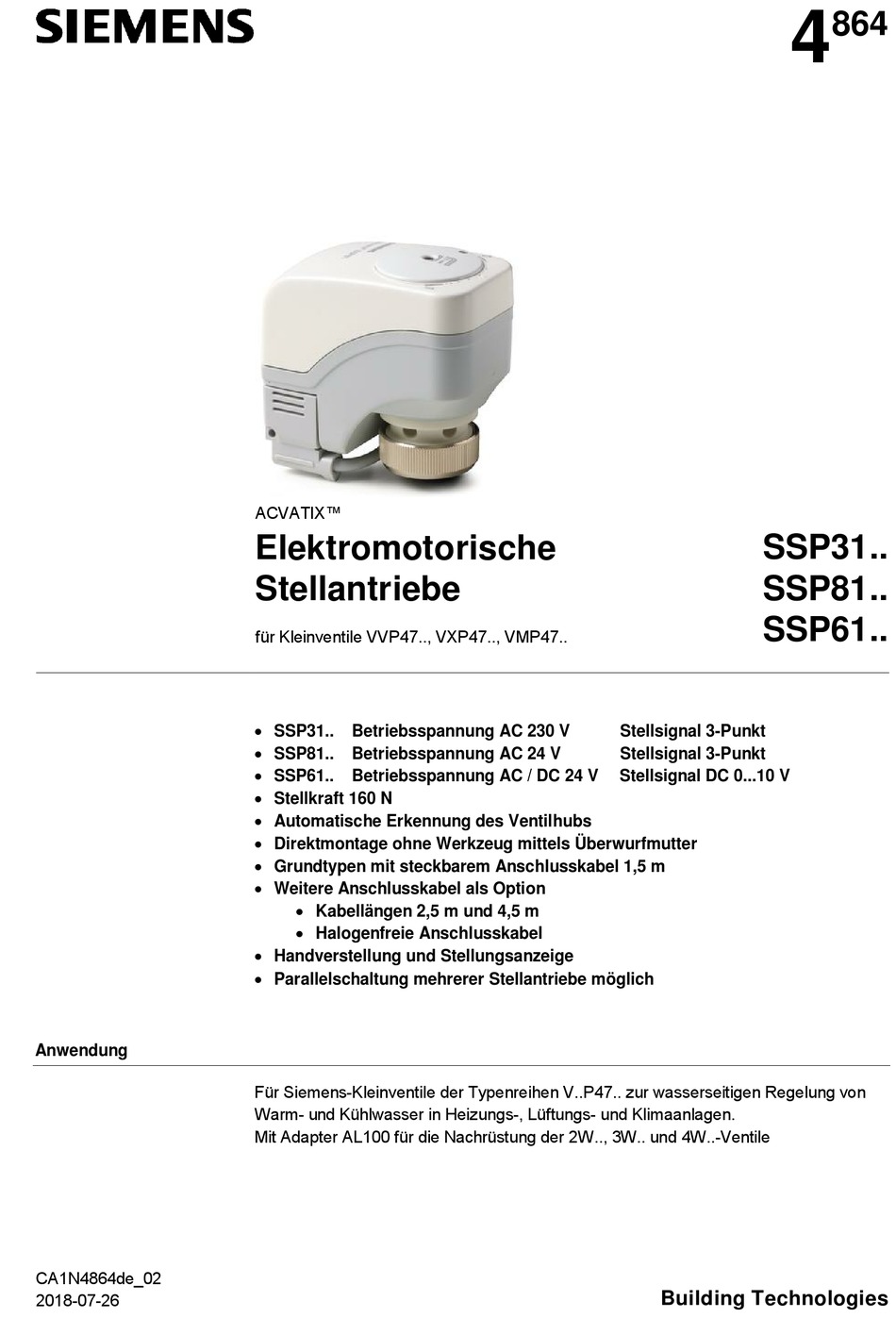

CA1N4864de_02
2018-07-26
ACVATIX™
Elektromotorische
Stellantriebe
für Kleinventile VVP47.., VXP47.., VMP47..
∂ SSP31.. Betriebsspannung AC 230 V
∂ SSP81.. Betriebsspannung AC 24 V
∂ SSP61.. Betriebsspannung AC / DC 24 V
∂ Stellkraft 160 N
∂ Automatische Erkennung des Ventilhubs
∂ Direktmontage ohne Werkzeug mittels Überwurfmutter
∂ Grundtypen mit steckbarem Anschlusskabel 1,5 m
∂ Weitere Anschlusskabel als Option
∂ Kabellängen 2,5 m und 4,5 m
∂ Halogenfreie Anschlusskabel
∂ Handverstellung und Stellungsanzeige
∂ Parallelschaltung mehrerer Stellantriebe möglich
Für Siemens-Kleinventile der Typenreihen V..P47.. zur wasserseitigen Regelung von
Warm- und Kühlwasser in Heizungs-, Lüftungs- und Klimaanlagen.
Mit Adapter AL100 für die Nachrüstung der 2W.., 3W.. und 4W..-Ventile
SSP31..
SSP81..
SSP61..
Stellsignal 3-Punkt
Stellsignal 3-Punkt
Stellsignal DC 0...10 V
Building Technologies
4
864
Werbung
Verwandte Anleitungen für Siemens ACVATIX SSP31 series
Inhaltszusammenfassung für Siemens ACVATIX SSP31 series
- Seite 1 ∂ Halogenfreie Anschlusskabel ∂ Handverstellung und Stellungsanzeige ∂ Parallelschaltung mehrerer Stellantriebe möglich Anwendung Für Siemens-Kleinventile der Typenreihen V..P47.. zur wasserseitigen Regelung von Warm- und Kühlwasser in Heizungs-, Lüftungs- und Klimaanlagen. Mit Adapter AL100 für die Nachrüstung der 2W.., 3W.. und 4W..-Ventile CA1N4864de_02...
- Seite 2 Eine Montageanleitung liegt dem Zubehör bei (74 319 0302 0). Bestellung Beispiel: Art.-Nr. Bezeichnung Stückzahl SSP81 SSP81 Stellantrieb ASY99 ASY99 Klemmblockstecker Stellantriebe, Ventile und Zubehör werden getrennt verpackt geliefert. Lieferung Die Lieferung erfolgt in Einzelpackungen. Übersichtstabellen siehe Seite 9. Rev.-Nr. 2/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
- Seite 3 ∂ Klemmenblockstecker für bauseitig selbstgefertigte Kabellängen erhältlich (nur für AC 24 V und AC / DC 24 V Stellantriebe) ∂ Anschlusskabel mit Stecker AC 24 V und AC 230 V nicht verwechselbar ∂ Halogenfreie Kabel erhältlich 3/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
- Seite 4 Selbstkalibrierung 100 % Einschalten der Betriebsspannung Vorsicht führt der Stellantrieb SSP61.. eine Selbstkalibrierung durch. (Ventilhub 0 ↑ max. Hub ↑ Sollwert). Greifen Sie niemals manuell in diesen 75 s Vorgang ein. Power 4/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
- Seite 5 ∂ Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit den im Kapitel «Gerätekombinationen» auf Seite 3 aufgeführten Siemens-Ventilen gewährleistet. Beim Einsatz der Stellantriebe SSP.. mit anderen Armaturen ist die Funktionalität durch den Anwender sicherzustellen und jegliche Gewährleistung durch Siemens Schweiz AG / HVAC Products erlischt.
- Seite 6 «Massbilder», Seite 9 Befestigung auf Ventil Überwurfmutter M30 x 1,5 Gewicht 0,35 kg Gehäusefarben Unterteil RAL 7035, lichtgrau Oberteil RAL 9003, signalweiss Stellsignal-Eingang gegen Fehlanschluss von AC / DC 24 V geschützt 6/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
- Seite 7 Sofern die Ausgangsleistung der Regler ausreicht Die Dokumente können unter http://www.siemens.com/bt/download bezogen werden Allgemeine Betrieb Transport Lagerung EN 60721-3-3 EN 60721-3-2 EN 60721-3-1 Umgebungsbedingungen Klimatische Bedingungen Klasse 3K3 Klasse 2K3 Klasse 1K3 Temperatur +1...+50 °C -25...+70 °C -5...+50 °C 5...85 % r.F.
- Seite 8 Systemnull (G0) (Y1) (Y2) Y1, Y2 Stellsignale AUF, ZU Q1, Q2 Reglerkontakte SSP61.. Regler Stellantrieb SP, G Systempotential AC / DC 24 V SN, G0 Systemnull Stellsignal DC 0…10 V SN (-) 8/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
- Seite 9 Massbilder Masse in mm M30 x 1,5 AL100 Revisionsnummern Gültig ab Rev.-Nr. Gültig ab Rev.-Nr. SSP31 SSP61 SSP81 SSP81.04 9/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
- Seite 10 Herausgegeben von: Siemens Schweiz AG Building Technologies Division International Headquarters Theilerstrasse 1a 6301 Zug Schweiz Tel. +41 58-724 24 24 © Siemens Schweiz AG, 2004-2016 www.siemens.com/buildingtechnologies Liefermöglichkeiten und technische Änderungen vorbehalten 10/10 Siemens Elektromotorische Stellantriebe CA1N4864de_02 Building Technologies 2018-07-26...
