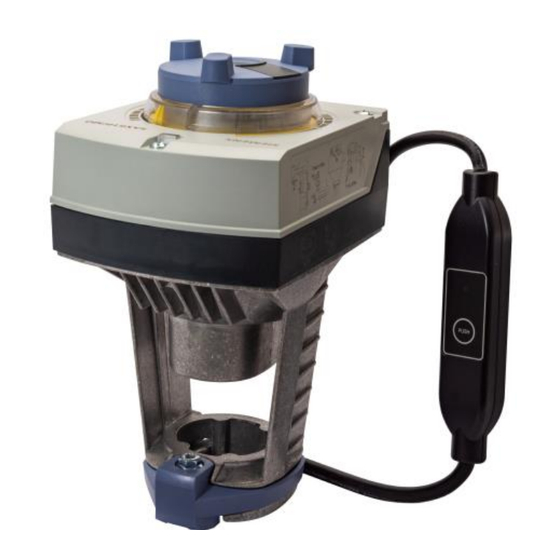

ACVATIX™
Elektromotorische Stellantriebe für Ventile
SAX..P..
CE1N4509de
2024-01-23
Stellantriebe mit 20 mm Hub und 500 N Stellkraft
●
SAX31P03 Betriebsspannung AC 230 V, Stellsignal 3-Punkt
●
SAX61P03 Betriebsspannung AC/DC 24 V, Stellsignal 0...10V, 4...20 mA
Mit Stellungsrückmeldung, Zwangssteuerung, Kennlinienumschaltung
●
SAX61P03/MO Betriebsspannung AC/DC 24 V,
RS-485 für Modbus RTU Kommunikation
●
SAX81P03 Betriebsspannung AC/DC 24 V, Stellsignal 3-Punkt
●
Für direkte Montage auf Ventilen ohne Einstellarbeiten
●
Mit Handversteller, Stellungs- und Statusanzeige (LED)
●
Wahlweise optionale Funktionserweiterung mit Hilfsschalter, Potentiometer
Smart Infrastructure
Werbung
Verwandte Anleitungen für Siemens ACVATIX SAX P Serie
Inhaltszusammenfassung für Siemens ACVATIX SAX P Serie
- Seite 1 ACVATIX™ Elektromotorische Stellantriebe für Ventile SAX..P.. Stellantriebe mit 20 mm Hub und 500 N Stellkraft ● SAX31P03 Betriebsspannung AC 230 V, Stellsignal 3-Punkt ● SAX61P03 Betriebsspannung AC/DC 24 V, Stellsignal 0...10V, 4...20 mA Mit Stellungsrückmeldung, Zwangssteuerung, Kennlinienumschaltung ● SAX61P03/MO Betriebsspannung AC/DC 24 V, RS-485 für Modbus RTU Kommunikation ●...
- Seite 2 Anwendung Elektromotorische Stellantriebe zum Betätigen von Siemens-Kombiventilen der Typenreihen VPF43.., VPF44.. und VPF53.. mit 20 mm Hub, als Regelarmaturen in Lüftungs-, Klima-, Fernwärme- und Kälteanlagen. Funktionen Funktion Beschreibung 3-Punkt Ansteuerung Der Stellantrieb wird über die Anschlussklemmen Y1 oder Y2 mit SAX31P03, einem 3-Punkt Stellsignal angesteuert.
- Seite 3 Zubehör / Ersatzteile Elektrisches Zubehör Hilfsschalter Potentiometer Funktionsmodul ASC10.51 ASZ7.5 AZX61.1 Art.-Nr. S55845-Z103 S55845-Z106 S55845-Z107 Insgesamt max. 2 SAX31P.. Max. 2 Max. 1 SAX61P.. Max. 1 SAX61P../MO SAX81P.. Max. 1 Mechanisches Zubehör Wetterschutzhaube ASK39.1 Art.-Nr. S55845-Z109 Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 4 Durchfluss VPF43.65F35 S55266-V103 VPF43.80F45 S55266-V105 VPF44.. Δp Ventiltyp Datenblatt m100 [mm] [kPa] Standarddurc VPF44.50F15 S55266-V136 15,9 A6V1146636 hfluss VPF44.65F25 S55266-V138 28,0 VPF44.80F35 S55266-V140 36,7 Hoher VPF44.50F25 S55266-V137 26,2 Durchfluss VPF44.65F35 S55266-V139 35,8 VPF43.80F45 S55266-V141 47,9 Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 5 Montageanleitung: A5W00027551 und S..6/MO Montage- und Installationsanleitung für Modbus- Stellantriebe Verwandte Dokumente wie Umweltdeklarationen, CE-Deklarationen u. a. können Sie über folgende Internet-Adresse herunterladen: http://siemens.com/bt/download Hinweise Sicherheit VORSICHT Länderspezifische Sicherheitsvorschriften Das Nichtbeachten von länderspezifischen Sicherheitsvorschriften kann zu Personen- und Sachschäden führen.
- Seite 6 Antriebe mit DC 0...9,8 V Rückmeldesignal empfohlen. Im Potentiometer ASZ7.5 auftretende Signalspitzen können bei Siemens SIMATIC zu Fehlermeldungen führen. In Kombination mit Siemens HLK Reglern ist dies jedoch nicht der Fall. Der Grund dafür sind die höhere Auflösung und schnellere Reaktionszeit von SIMATIC.
- Seite 7 Ventil bei Stellsignal Y = 0 V bzw. Z = 0 Ω ganz geschlossen ist (100 %). Direkt wirkend Stellsignal Y DC 0...10 V, 4...20 mA 0...1000 Ω Stellsignal Z Y, Z Stellsignal Volumendurchfluss Wirksinn: direkt wirkend Wartung Die Stellantriebe sind wartungsfrei. Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 8 ● Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschließlich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 9 AC 24 V ± 20 % / DC 24 V + 20 % / - 15 % SAX61P03 ≤ 0,1 mA DC 0...10 V Stromaufnahme Eingangsimpedanz ≥ 100 kΩ DC 4...20 mA Stromaufnahme DC 4...20 mA ± 1 % Eingangsimpedanz ≤ 500 kΩ Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 10 Max. AC 24 V ± 20 % Max. DC 24 V + 20 % / - 15 % ≤ 0,1 mA Stromaufnahme Stellungsrückmeldung Stellungsrückmeldung U SAX61P03 DC 0...10 V > 10 kΩ ohmsch Lastimpedanz Belastung Max. 1 mA Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 11 IEC 60721-3-2 Klimatische Bedingungen Klasse 2K3 Temperatur -25...70 °C Feuchte < 95 % r.F. Lagerung IEC 60721-3-1 Klimatische Bedingungen Klasse 1K3 Temperatur -15...55 °C Feuchte 5...95 % r.F. Max. Mediumstemperatur am angekoppelten Ventil 120 °C Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 12 DIL-Schalter Wirksinn beachten AWG = American wire gauge Im Aussenbereich immer mit Wetterschutzhaube ASK39.1, Gehäuseschutzgrad IP 54 bleibt unverändert. SAX61../MO ist nicht für eine Aussenanwendung geeignet. Die Dokumente können unter http://www.siemens.com/bt/download bezogen werden UL anerkannte Komponente Siemens CE1N4509de Smart Infrastructure...
- Seite 13 Schaltpläne Geräteschaltpläne SAX31P03 Zubehör und/oder 1 x ASC10.51 1 x ASC10.51 oder 1 x ASZ7.5/.. Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 14 SAX61P.. Zubehör und/oder SAX61P03 1 x ASC10.51 1 x ASC10.51 SAX61P03/MO SAX81P03 Zubehör und/oder 1 x ASC10.51 1 x ASC10.51 oder 1 x ASZ7.5/.. Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 15 Systempotential (SP) AC 24 V / DC 24 V Referenz (Modbus RTU) violett Bus + (Modbus RTU) grau Bus - (Modbus RTU) rosa SAX81P03 AC / DC 24 V 3-Punkt Systempotential (SP) Stellsignal (Antriebsstössel fährt ein) Stellsignal (Antriebsstössel fährt aus) Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 16 1 – 2 Frostgefahr / Fühler ist aus (Thermostat schliesst bei Frost) 1 – 3 Normalbetrieb Temperaturwächter Frostschutzwächter mit 0...1000 Ω Signal-Ausgang, unterstützt NICHT QAF21.. oder GAQ61.. Messnull Regler Systemnull Systempotential AC / DC 24 V Stellungsrückmeldung - (Bezugspotential ist Messnull M) Stellsignal Stellsignal Zwangssteuerung Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 17 SP / G Systempotential AC / DC 24 V SN / G0 Systemnull Referenz (Modbus RTU) Bus + (Modbus RTU) Bus - (Modbus RTU) SAX81P03 /DC 4 AC 24 V Stellantrieb Regler Systemnull Systempotential Y1, Y2 Stellsignale Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 18 Massbilder Antrieb [mm] [kg] SAX..P.. 1,780 SAX61P03/M 1,930 Mit ASK39.1 2,010 Gerät ist mit festem Anschlusskabel versehen – linke Kabeldurchführung belegt Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 19 Externer Modbus Konverter Masse in mm [mm] [kg] SAX61P03/ 0,15 Im Gesamtgewicht bereits enthalten. Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 20 Revisionsnummern Gültig ab Rev.-Nr. SAX31P03 SAX61P03 SAX61P03/MO SAX81P03 Siemens CE1N4509de Smart Infrastructure 2024-01-23...
- Seite 22 Herausgegeben von © Siemens 2011 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID CE1N4509de Ausgabe 2024-01-23...
