Anwendung
CC1N7814de
02.02.2018

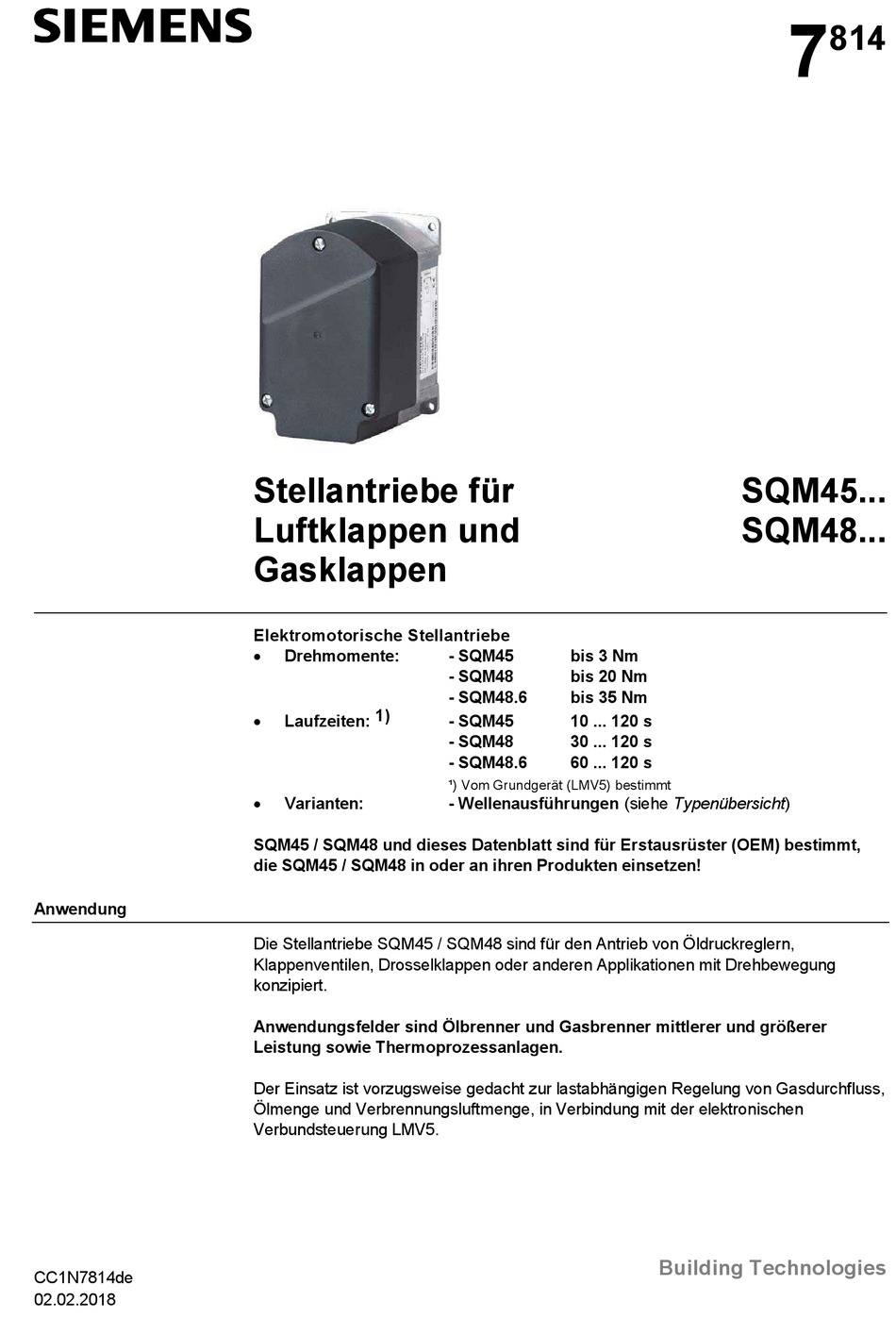

Stellantriebe für
Luftklappen und
Gasklappen
Elektromotorische Stellantriebe
∂
Drehmomente:
Laufzeiten: 1)
∂
∂
Varianten:
SQM45 / SQM48 und dieses Datenblatt sind für Erstausrüster (OEM) bestimmt,
die SQM45 / SQM48 in oder an ihren Produkten einsetzen!
Die Stellantriebe SQM45 / SQM48 sind für den Antrieb von Öldruckreglern,
Klappenventilen, Drosselklappen oder anderen Applikationen mit Drehbewegung
konzipiert.
Anwendungsfelder sind Ölbrenner und Gasbrenner mittlerer und größerer
Leistung sowie Thermoprozessanlagen.
Der Einsatz ist vorzugsweise gedacht zur lastabhängigen Regelung von Gasdurchfluss,
Ölmenge und Verbrennungsluftmenge, in Verbindung mit der elektronischen
Verbundsteuerung LMV5.
- SQM45
bis 3 Nm
- SQM48
bis 20 Nm
- SQM48.6
bis 35 Nm
- SQM45
10 ... 120 s
- SQM48
30 ... 120 s
- SQM48.6
60 ... 120 s
¹) Vom Grundgerät (LMV5) bestimmt
- Wellenausführungen (siehe Typenübersicht)
7
SQM45...
SQM48...
Building Technologies
814
