ACVATIX™
Elektromotorische Stellantriebe für Ventile
SAS..
CE1N4581de
2024-01-23

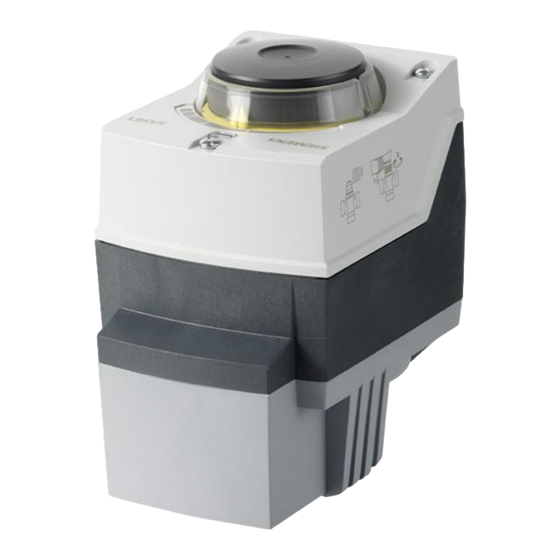

Stellantriebe mit 5,5 mm Hub und 400 N Stellkraft
●
SAS31.. Betriebsspannung AC 230 V, Stellsignal 3-Punkt
●
SAS61.. Betriebsspannung AC 24 V / DC 24 V,
Stellsignal DC 0...10 V / DC 4...20 mA / 0...1000 Ω
●
SAS61../MO Betriebsspannung AC 24 V / DC 24 V,
RS485 für Modbus RTU Kommunikation
●
SAS81.. Betriebsspannung AC/DC 24 V, Stellsignal 3-Punkt
●
Für direkte Montage auf Ventilen ohne Einstellarbeiten
●
Mit Handversteller, Stellungs- und Statusanzeige (LED)
●
Optionale Funktionserweiterung mit Hilfsschalter
Smart Infrastructure
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens ACVATIX SAS Serie
Inhaltszusammenfassung für Siemens ACVATIX SAS Serie
- Seite 1 ACVATIX™ Elektromotorische Stellantriebe für Ventile SAS.. Stellantriebe mit 5,5 mm Hub und 400 N Stellkraft ● SAS31.. Betriebsspannung AC 230 V, Stellsignal 3-Punkt ● SAS61.. Betriebsspannung AC 24 V / DC 24 V, Stellsignal DC 0...10 V / DC 4...20 mA / 0...1000 Ω ●...
-
Seite 2: Anwendung
Anwendung Zum Betätigen von Siemens-Durchgangs- und Dreiwegventilen: ● Typenreihen V..G44.., VVG55.. und VVG549.. ● Hub 5,5 mm Einsatz als Regel- und Absperrarmaturen in Heizungs- und Lüftungsanlagen. Mit Hilfe des Aufbausatzes ASK30 können alle Ex-Landis & Gyr-Ventile mit 4 mm oder 5,5 mm Hub betätigt werden: X3i.., VVG45.., VXG45.., VXG46.., VVI51... - Seite 3 Notstellzeit bei tiefen Temperaturen leicht länger Approbierung: CE Festes Anschlusskabel 5 x 0.75 mm Lieferung Stellantrieb, Ventil und Zubehör sind bei Auslieferung einzeln verpackt. Zubehör Elektrisches Zubehör Mechanisches Zubehör Hilfsschalter Wetterschutzhaube ASC10.51 ASK39.2 SAS61../MO ist nicht für eine Aussenanwendung geeignet Siemens CE1N4581de Smart Infrastructure 2024-01-23...
-
Seite 4: Ersatzteile
G ¾ B 0,25 2500 1200 VVG549.15-0.4 G ¾ B 2500 1200 VVG549.15-0.63 G ¾ B 0,63 2500 1200 VVG549.15-1 G ¾ B 1500 1200 VVG549.15-1.6 G ¾ B 1500 1200 VVG549.15-2.5 G ¾ B 1500 1200 Siemens CE1N4581de Smart Infrastructure 2024-01-23... - Seite 5 Valve Actuator DIL Switch Inbetriebnahme / Konfiguration: A6V12050595 Characteristic Overview Darstellung, Beschreibung der Charakteristiken von Antrieb und Ventil in Abhängigkeit der DIL Schalter Einstellung. Verwandte Dokumente wie Umweltdeklarationen, CE-Deklarationen u. a. können Sie über folgende Internet-Adresse herunterladen: http://siemens.com/bt/download Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 6 Verwendung mit den Ventilen VVG/VXG44. Bei Verwendung von SAS61.03/MO mit Ventilen der Baureihe VVG549, muss folgendes eingestellt sein: ● Antrieb: DIL-Schalter (Antriebs-Interne Kennlinien-Umschaltung) auf "linear" umschalten (Schalter 2 auf „ON“). ● Modbus-Register 263: "Y_U_Characteristic" auf “0 = linear" setzen. Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 7 Gemäß Europäischer Richtlinie gilt das Gerät bei der Entsorgung als Elektro- und Elektronik-Altgerät und darf nicht als Haushaltsmüll entsorgt werden. ● Entsorgen Sie das Gerät über die dazu vorgesehenen Kanäle. ● Beachten Sie die örtliche und aktuell gültige Gesetzgebung. Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 8 Gewährleistung Die anwendungsbezogenen technischen Daten sind ausschließlich zusammen mit den im Kapitel "Gerätekombinationen" aufgeführten Siemens-Produkten gewährleistet. Beim Einsatz mit Fremdprodukten erlischt somit jegliche Gewährleistung durch Siemens. Siemens CE1N4581de Smart Infrastructure 2024-01-23...
-
Seite 9: Technische Daten
DC 0…10 V / DC 4…20 mA / 0…1000 Ω Y-Stellsignal SAS61.. SAS61.. (DC 0…10 V) ≤ 0,1 mA Stromaufnahme ≥ 100 kΩ Eingangsimpeda SAS61.. (DC 4…20 mA) Stromaufnahme DC 4...20 mA ± 1 % ≤ 500 Ω Eingangsimpeda Siemens CE1N4581de Smart Infrastructure 2024-01-23... - Seite 10 1 Durchführung Ø 16,4 mm (für M16) 1 Durchführung Ø 20,5 mm (für M20) Gewindelänge max. 9 mm 2 Durchführungen Ø 21,5 mm für ½“ SAS..U (US) Schlauchanschluss SAS61../MO Festes Anschlusskabel 0,9m Adernzahl 5 x 0,75 mm Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 11 CE1T4581en_C1 (8000069574) UL, cUL UL 873 http://ul.com/database Dateinummer E35198 EAC-Konformität Eurasien Konformität für alle SAS-Varianten Umweltverträglichkeit Die Produktumweltdeklarationen CE1E4581de und A6V101083254 enthalten Daten zur umweltverträglichen Gestaltung und Bewertung (RoHS-Konformität, stoffliche Zusammensetzung, Verpackung, Umweltnutzung und Entsorgung). Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 12 IEC 60364-4-43:2008 bzw. deutsche Übernahme HD 60364-4-43:2010. Im Aussenbetrieb immer mit Wetterschutzhaube ASK39.2, Gehäuseschutzart IP 54 bleibt unverändert. SAS61../MO ist nicht für eine Aussenanwendung geeignet. Die Dokumente können über die Internet-Adresse heruntergeladen werden, siehe Kapitel 'Produktdokumentation'. Durch UL anerkannte Komponente Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 13 1x ASC10.51 SAS61../MO ASC10.51 AC 24 V / DC 24 V 100% US Installation, UL & cUL AC 24 V class 2 5 A Gen. Purp. SAS81.0.. SAS81.33, SAS81.33U AC 24 V AC 24 V Siemens CE1N4581de Smart Infrastructure 2024-01-23...
-
Seite 14: Anschlussklemmen
System Potential (SP) AC 24 V ~ / DC 24 V ⎓ violett Referenz (Modbus RTU) grau Bus + (Modbus RTU) Bus - (Modbus RTU) rosa SAS81.0.. AC/DC 24 V, 3-Punkt Systempotential (SP) Stellsignal (Antriebsstössel fährt aus) Stellsignal (Antriebsstössel fährt ein) Siemens CE1N4581de Smart Infrastructure 2024-01-23... - Seite 15 Stellsignal (Antriebsstössel fährt aus) Stellsignal (Antriebsstössel fährt ein) Systemnull (SN) Elektrisches Zubehör Hilfsschalter. Einstellbare Schaltstellungen, AC 24…230 V ASC10.51 Systempotential (SP) Schliesst (Antriebsstössel fährt aus) Öffnet (Antriebsstössel fährt aus) Anschlussschaltpläne SAS31.0.. SAS31.5.. AC 230 V AC 230 V Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 16 SAS61.. AC/DC 24 V SAS61.33 / SAS61.33U / SAS61.53 AC/DC 24 V SAS61.03/MO SAS61.33/MO AC/DC 24 V AC/DC 24 V RS485 RS485 Beim Auslösen des Temperaturbegrenzers ist der Antrieb nicht mehr über den Bus ansprechbar. Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 17 SAS81.0.. /DC 4 AC 24 V Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 18 Frostschutzwächter mit 0…1000 Ω Signal- Stellsignal Ausgang, unterstützt NICHT QAF21.. oder QAF61.. System Potential (SP) Y1, Y2 Stellsignale Systemnull (SN) Stellsignal Zwangssteuerung Phase Notstellfunktion Messnull Bus + (Modbus RTU) Neutral Bus - (Modbus RTU) Regler Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 19 [mm] [mm] [Zoll] SAS.. 21,9 71.1 29,9 21,8 G ¾ 1) 3) 1) 3) SAS../MO ASK39.2 SAS..U: ½“ (Ø 21,5 mm) Gerät ist mit festem Anschlusskabel versehen - Kabeldurchführung 2 belegt Gewindelänge max. 9 mm Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 20 Stellantriebe SAS.. ohne Handverstellung [mm] [mm] [kg] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [Zoll] SAS.. 137,6 106,5 21,9 84,6 29,9 21,8 G ¾ ASK39.2 Schwarzer Deckel Blaues Handrad Gewindelänge max. 9 mm Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 21 Externer Modbus Konverter [kg] [mm] SAS../M 0,15 Im Gesamtgewicht bereits enthalten Masse in mm Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 22 Revisionsnummern Gültig ab Rev.-Nr. SAS31.00 SAS31.03 SAS31.50 SAS31.53 SAS61.03 SAS61.03U SAS61.03/MO SAS61.33 SAS61.33U SAS61.33/MO SAS61.53 SAS81.00 SAS81.03 SAS81.03U SAS81.33 SAS81.33U Siemens CE1N4581de Smart Infrastructure 2024-01-23...
- Seite 24 Herausgegeben von © Siemens 2015 Siemens Schweiz AG Liefermöglichkeiten und technische Änderungen vorbehalten. Smart Infrastructure Global Headquarters Theilerstrasse 1a CH-6300 Zug +41 58 724 2424 www.siemens.com/buildingtechnologies Dokument-ID CE1N4581de Ausgabe 2024-01-23...
