Bedienungsanleitung

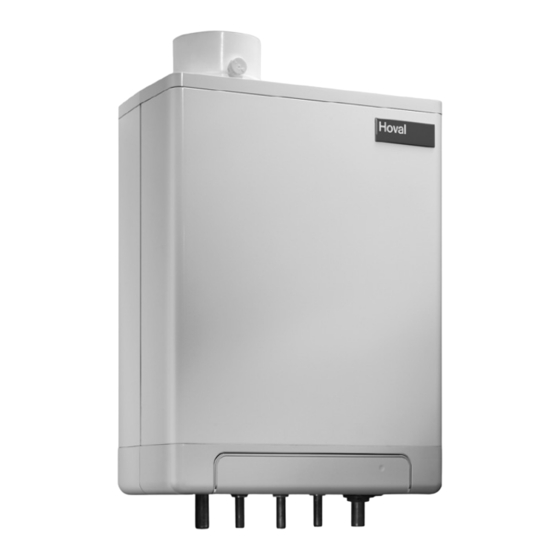

TopGas
combi (21/18, 26/23, 32/28)
®
Änderungen vorbehalten
|
4 213 888 / 00 - 06/15
Schweiz
Hoval AG
General Wille-Strasse 201
CH-8706 Feldmeilen
Telefon
044 925 61 11
Telefax
044 923 11 39
Österreich
Hoval Gesellschaft mbH
Hovalstrasse 11
AT-4614 Marchtrenk
Telefon
050 365 - 0
Telefax
050 365 - 5005
Deutschland
Hoval GmbH
Humboldtstrasse 30
DE-85609 Aschheim-Dornach
Telefon
089 92 20 97-0
Telefax
089 92 20 97-77
DE
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hoval TopGas combi 21/18
Inhaltszusammenfassung für Hoval TopGas combi 21/18
- Seite 1 Schweiz Hoval AG General Wille-Strasse 201 CH-8706 Feldmeilen Telefon 044 925 61 11 Telefax 044 923 11 39 Österreich Hoval Gesellschaft mbH Hovalstrasse 11 AT-4614 Marchtrenk Telefon 050 365 - 0 Telefax 050 365 - 5005 Deutschland Hoval GmbH Humboldtstrasse 30...
-
Seite 2: Inhaltsverzeichnis
Die Bedinungselemente des Heizungsreglers RS-OT - weitere Informationen siehe separate Bedienungsanleitung ...9 Kesselsteuerung ................................11 Checkliste bei eventuellen Störungen ....................13 Wasserstand kontrollieren ........................14 Energie sparen ............................15 So sparen Sie gezielt Energie ............................15 Entsorgung ............................15 10.1 Entsorgungshinweise ................................15 Hoval-Service / Verkaufsprogramm ...................... 16 4 213 888 / 00... -
Seite 3: Bedienungsanleitung Lesen - Heizung Optimal Nutzen
BEDIENUNGSANLEITUNG RICHTIG LESEN - HEIZUNG OPTIMAL NUTZEN! Bedienungsanleitung lesen - Heizung optimal nutzen! Diese Anleitung enthält alle Informationen, die Sie zur optimalen Nutzung ihrer Heizanlage benötigen. Eine optimal eingestellte Heizung kann Ihnen nicht nur viel Ärger, sondern auch eine Menge Geld ersparen. Wichtige Adressen und Telefonnummern Heizungsinstallateur: .............. -
Seite 4: Anlagedaten
BEDIENUNGSANLEITUNG RICHTIG LESEN - HEIZUNG OPTIMAL NUTZEN! Anlagedaten Vom Heizungsinstallateur auszufüllen!! Auftrag Nr.: ....................Kessel Typ: ....................Heizungspumpe Typ: ....................Heizungsregelung Typ: ....................Mischorgan Typ: ....................Wasserwärmer Typ: ....................Warmwasserfühler: Nein Thermostat: Nein Gasart: Erdgas H Erdgas L Flüssiggas Neutralisationseinrichtung: Nein Kondensatpumpe: Nein... -
Seite 5: Sicherheitshinweise
SICHERHEITSHINWEISE Sicherheitshinweise Bei Gefahr! Brennstoffzufuhr (Gas) und Stromzufuhr unterbrechen Bei Gasgeruch! Nicht rauchen Kein offenes Feuer Funkenbildung vermeiden Kein Licht oder andere Elektrogeräte einschalten Fenster und Türen öffnen Gasabsperrhahn schliessen Heizungsfachfirma/Vertragsinstallationsunternehmen benachrichtigen Sicherheitsbestimmungen am Gaszähler beachten Sicherheitsbestimmungen der Heizungsfirma beachten Bei Abgasgeruch! Anlage ausschalten Fenster und Türen öffnen... -
Seite 6: Kundendienst
Treten während des Betriebes Unklarheiten auf oder be- einträchtigen kleine Störungen die Funktion Ihres Hoval Diese Hinweise sollten Sie in jedem Fall Kessels, setzen Sie sich bitte mit der nächsten Hoval noch vor der Inbetriebnahme durchlesen! Kundendienststelle in Verbindung. Oft genügt bereits ein Telefonat, um kleine Probleme aus der Welt zu schaffen. -
Seite 7: Funktionsprinzip Der Heizungsanlage
FUNKTIONSPRINZIP DER HEIZUNGSANLAGE Funktionsprinzip der Heizungsanlage Komponenten Funktion Verbrennt sicher und umweltschonend Erd- gas. Entzieht den durch die Verbrennung Gas-Heizkessel entstandenen Abgasen Wärme und über- trägt diese auf das Heizungswasser. Sorgt bei jeder Aussentemperatur für die Heizungsregelung gewünschte Raumtemperatur - optimal und brennstoffsparend. -
Seite 8: Inbetriebnahme
FUNKTIONSPRINZIP DER HEIZUNGSANLAGE Kamin, Abgasanlage Heizkörper evtl. Bodenheizung Heizkessel Ausführung mit Hei- zungsregelung RS/OT Kesselsteuerung Das vom Heizkessel aufgeheizte Heizungswasser wird zu den Heizkörpern geführt, oder es wird zum Auf heizen des Warmwassers benutzt (Wassererwärmer). Inbetriebnahme Bei einer neu installierten Anlage darf die erste Inbetriebnahme nur durch einen Fachmann vorgenommen wer- den. -
Seite 9: Steuerung Der Heizung
STEUERUNG DER HEIZUNG Steuerung der Heizung Die Bedinungselemente des Heizungsreglers RS-OT - weitere Informationen siehe separate Bedie- nungsanleitung Taste Benennung Funktion Tages-Raumtemperatur Einstellen der Tages-Raumtemperatur. Abgesenkte Einstellen der Nacht-Raumtemperatur (bzw. reduziertem Heiz- Raumtemperatur betrieb. Warmwassertemperatur einstellen. Warmwassertemperatur Manuelle Warmwassernachladung. Einstellen der Werte durch drehen. Bestätigen der Werte durch Dreh-Drück-Knopf drücken. - Seite 10 STEUERUNG DER HEIZUNG Taste Benennung Funktion Anzeige In der Grundanzeige erscheinen Wochentag, Datum und Uhr- zeit sowie die Raumtemperatur Mögliche Anzeigen: 1. Aktive Heizzeit 24h 2. Wochentaganzeige 3. Anzeige des aktiven Betriebszustandes bzw. des Uhren- programmes 4. Uhrzeit 5. Gewählte Betriebsart 6.
-
Seite 11: Kesselsteuerung
STEUERUNG DER HEIZUNG Kesselsteuerung Normalerweise sind keine Einstellungen durch den Benutzer an der Grundsteuerung nötig. Sämtliche Einstellungen wurden vom Installateur oder vom Herstellerwerk vorgenommen. Ein/Aus- Taste Service-Display Servicetaste (wird die Taste während des Normalbe- (Gerät "Aus" Anzeige Wasserdruck) triebs gedrückt, so wird der Kessel- Istwert des jeweiligen Modus an der zweistelligen Anzeige angezeigt) + / - (Werte ändern) Reset-Taste... - Seite 12 STEUERUNG DER HEIZUNG Vorbelüftung, Nachbelüftung Während der Vorbelüftungsphase und der Nachbelüftungsphase, läuft das Gebläse, aber das Gasventil ist nicht geöffnet. Dies wird durch die Ziffer „3“ am Display signalisiert. Zündung Während dem Zündvorgang wird die Ziffer „4“ am Display angezeigt. Sollte es zu keiner erfolgreichen Zün- dung kommen, wird nach dem vierten erfolglosen Zündversuch eine Verriegelung des Wärmeerzeugers eingeleitet.
-
Seite 13: Checkliste Bei Eventuellen Störungen
- Automatischer Entlüfter von Hand betätigen Bitte führen Sie bei Betriebsstörungen die Kontrollen gemäss oben stehender Checkliste durch. Wenn Sie die Störung nicht beheben können, so rufen Sie bitte den Heizungsinstallateur oder den Hoval-Kundenservice an. 4 213 888 / 00... -
Seite 14: Wasserstand Kontrollieren
WASSERSTAND KONTROLLIEREN Wasserstand kontrollieren Der Wasserdruck in der Anlage ist am Manometer (extern installiert) abzulesen. - Zusätzlich kann der Wasserdruck, wenn Kessel auf "Aus" (LED bei leuchtet nicht) am 2-stelli- gen Display abgelesen werden. - Wenn Kessel auf "Ein" (LED bei leuchtet) und der Wasserdruck in der Anlage unter 0,5 bar liegt, wird dieser Wert im 2-stelligen Display blinkend... -
Seite 15: Energie Sparen
SO SPAREN SIE ENERGIE Energie sparen • Raumtemperatur nachts senken Sparen Sie Energie im Schlaf und senken Sie die So sparen Sie gezielt Energie Raumtemperatur nachts. Der Raum sollte nicht zu stark auskühlen. Der Energieverbrauch zum Wiederaufhei- ENERGY zen steigt und Rohre können einfrieren. •... -
Seite 16: Hoval-Service / Verkaufsprogramm
• Die optimale Einstellung und die regelmässige Wartung erhöht die Lebensdauer Ihrer Heizung noch zusätzlich. • Der günstige Pauschalpreis. Die Hoval-Fachleute sind gut ausgerüstet und bedie- nen Sie zuverlässig. Wenn Sie uns einen Auftrag übermitteln, rufen Sie bitte den regionalen Service-Einsatzleiter an; er arbeitet eng mit den örtlichen Servicemonteuren zusammen. - Seite 17 4 213 888 / 00...
