Shadow Drive
Steuerbordleitung
Rücklaufleitung
Backbordleitung
Power-Assist-Modul
Abschaltventile
Pumpe
Steuerstand
Lenkzylinder

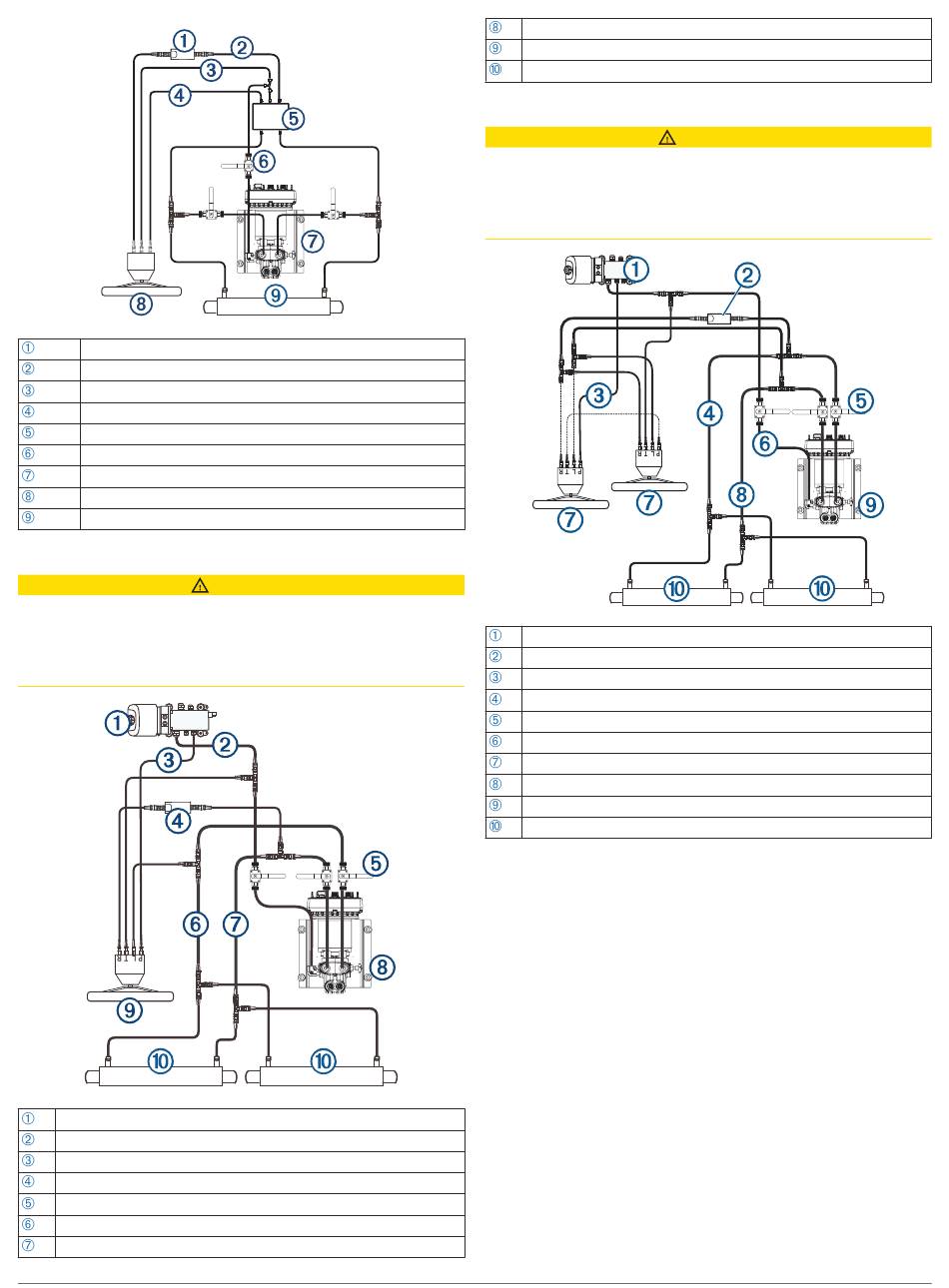

Boote mit einem Steuerstand und Uflex
Wenn Sie die Pumpe in einem System mit einem Uflex
MasterDrive installieren, dürfen Sie nicht die Hochdruckleitung
kürzen, die von der Antriebseinheit zum Steuerstand führt.
Dadurch sollen Verletzungen oder Sachschäden vermieden
werden.
Uflex MasterDrive Antriebseinheit
Rücklaufleitung
Hochdruckleitung – NICHT KÜRZEN
Shadow Drive
Abschaltventile
Backbordleitung
Steuerbordleitung
4
MasterDrive
®
ACHTUNG
Pumpe
Steuerstand
Lenkzylinder
Boote mit zwei Steuerständen und Uflex MasterDrive
Wenn Sie die Pumpe in einem System mit einem Uflex
MasterDrive installieren, dürfen Sie nicht die Hochdruckleitung
kürzen, die von der Antriebseinheit zum Steuerstand führt.
Dadurch sollen Verletzungen oder Sachschäden vermieden
werden.
Uflex MasterDrive Antriebseinheit
Shadow Drive
Hochdruckleitung – NICHT KÜRZEN
Steuerbordleitung
Abschaltventile
Rücklaufleitung
Steuerstände
Backbordleitung
Pumpe
Lenkzylinder
Verbinden der Hydraulikschläuche mit der Pumpe
Weitere Informationen finden Sie in den Installationsplänen
(Hydraulikanordnungen, Seite
1
Klemmen Sie die entsprechenden Schläuche vom
Hydrauliksystem ab.
2
Fügen Sie an den Steuerbord- und Backbordschläuchen des
Hydrauliksystems zwischen dem Steuerstand und dem
Steuerzylinder ein T-Stück ein.
HINWEIS: Wenn das Boot über ein Power-Assist-Modul
verfügt, müssen Sie das T-Stück zwischen dem Power-
Assist-Modul und dem Steuerzylinder einbauen.
3
Führen Sie einen der folgenden Schritte aus:
• Wenn auf dem Boot kein Rücklaufschlauch mit dem
Steuerstand verbunden ist, fügen Sie einen ausreichend
langen Hydraulikschlauch hinzu, um die Rückleitung am
Steuerstand mit der Pumpe zu verbinden.
• Wenn auf dem Boot ein Rücklaufschlauch mit dem
Steuerstand verbunden ist, fügen Sie am
Rücklaufschlauch ein T-Stück ein.
HINWEIS: Wenn das Boot über ein Power-Assist-Modul
verfügt, müssen Sie das T-Stück zum Rücklaufschlauch
ACHTUNG
3).
