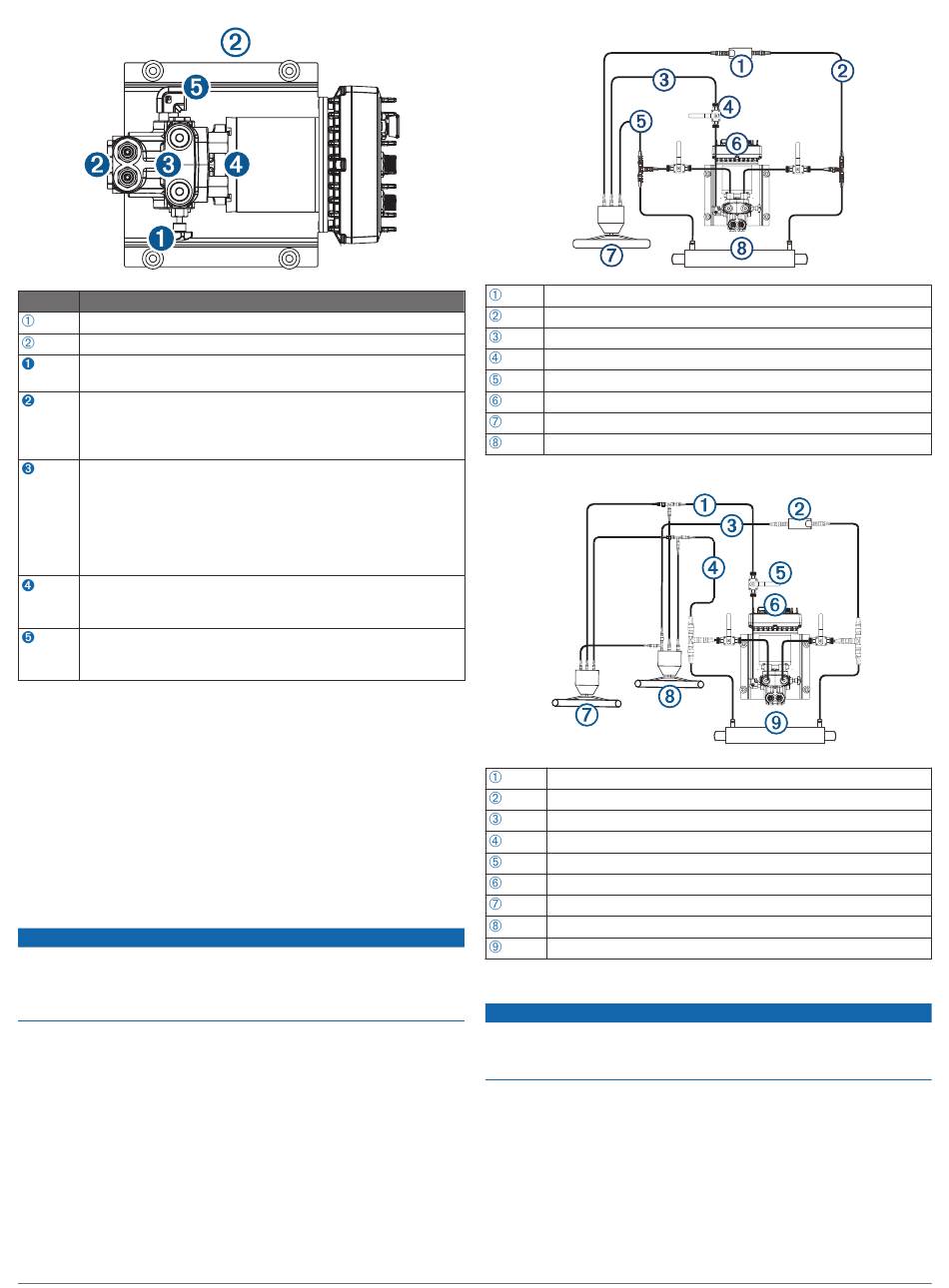

Element Beschreibung
SmartPump
SmartPump v2
Bypassventil. Nur für die Hydraulikentlüftung; muss während
des normalen Betriebs fest angezogen sein.
Rückschlagventile. Müssen neu konfiguriert werden, wenn
das Boot über einen asymmetrischen Steuerzylinder verfügt
(Konfigurieren der Pumpe für einen asymmetrischen
Zylinder, Seite
5).
H1- und H2-Anschlüsse. Es wird empfohlen, diese
Anschlüsse zu verwenden, um die Pumpe mit dem
Steuerstand und dem Zylinder zu verbinden.
Beim empfohlenen Installationsverfahren wird jeder
Anschluss an der Pumpe für die Steuerstand- und Zylinder-
verbindungen mithilfe eines Abschaltventils und eines T-
Stückes geteilt
(Hydraulikanordnungen, Seite
C1- und C2-Anschlüsse. Diese Anschlüsse können anstelle
von H1- und H2-Anschlüssen verwendet werden, wenn sie
für den Montageort besser geeignet sind.
Anschluss für die Rücklaufleitung. Wird über ein Abschalt-
ventil mit dem Rücklaufanschluss am Steuerstand verbunden
(empfohlen).
HINWEIS: Bei den empfohlenen Installationsverfahren wird die
Pumpe mit Abschaltventilen und T-Stücken mit dem
Steuerstand und dem Zylinder verbunden, damit die Pumpe zu
Wartungszwecken entfernt werden kann, während sich das Boot
weiterhin normal steuern lässt. Sie können bei der Installation
der Pumpe alle fünf Anschlüsse verwenden (wobei H1 und H2
mit dem Steuerstand und C1 und C2 mit dem Zylinder
verbunden werden). Allerdings wird diese Art der Installation
nicht empfohlen, da sich das Steuerungssystem nicht bedienen
lässt, falls die Pumpe zu Wartungszwecken entfernt werden
muss.
Hydraulikanordnungen
Wenn das Steuerungssystem des Boots nicht den in diesem
Handbuch aufgeführten Hydraulikanordnungen entspricht und
Sie sich bezüglich der Installation der Pumpe nicht sicher sind,
wenden Sie sich an den Support von Garmin.
Identifizieren Sie vor der Installation der Pumpe die Art des
Hydrauliksteuerungssystems des Boots. Alle Boote sind
verschieden, und Sie müssen bestimmte Aspekte der
bestehenden Hydraulikanordnung in Betracht ziehen, bevor Sie
sich für einen Montageort für die Pumpe entscheiden.
Lesen Sie vor der Installation der Pumpe aufmerksam die
Hinweise zur Hydraulik durch, da diese wichtige Informationen
zu den Arten von Hydraulikschläuchen und -anschlüssen, zu
Installationsverfahren und zu Gewindedichtungsmittel enthalten
(Hinweise zur Hydraulik, Seite
3).
HINWEIS
2).
Boote mit einem Steuerstand
Shadow Drive
Ventil
Steuerbordleitung
Rücklaufleitung
Abschaltventile
Backbordleitung
Pumpe
Steuerstand
Lenkzylinder
Boote mit zwei Steuerständen
Rücklaufleitung
Shadow Drive Ventil
Steuerbordleitung
Backbordleitung
Abschaltventile
Pumpe
Oberer Steuerstand
Unterer Steuerstand
Lenkzylinder
Boote mit einem Steuerstand und mit Power-Assist-Modul
Die Pumpe muss zwischen dem Zylinder und dem Power-
Assist-Modul installiert werden, um ordnungsgemäß zu
funktionieren.
HINWEIS: Möglicherweise muss das Power-Assist-Modul
entfernt werden, um Zugang zu den Anschlüssen, Schläuchen
und den T-Anschlüssen für die Entlüftung zu erhalten.
HINWEIS
3
