Montageanleitung UMGZ
3.5 Elektrischer Anschluss
Die Verbindung zwischen Kraftmessblock und Messwertverstärker wird mit einem
2x2x0.25mm
sind gemäss Bild 4 auszuführen.

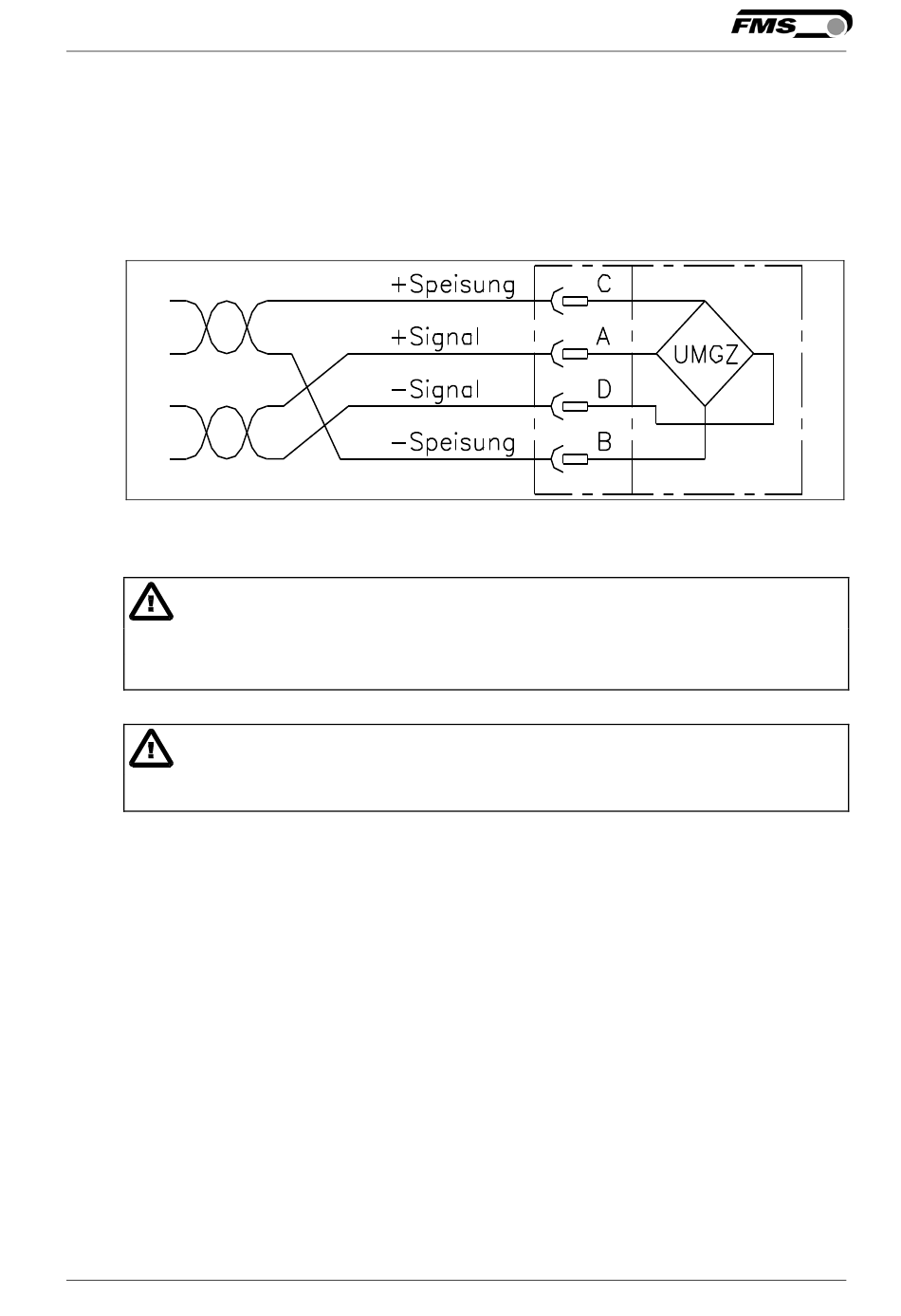

Bild 4: Anschlussschema
Warnung
Die Abschirmung des Kabels ist nur auf Seite des Messwertverstärkers anzu-
schliessen.
Warnung
Die Sensorkabel müssen getrennt von leistungsführenden Kabeln verlegt werden.
