FMS RMGZ400B Montageanleitung

Kraftmessrolle für die zugmessung
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

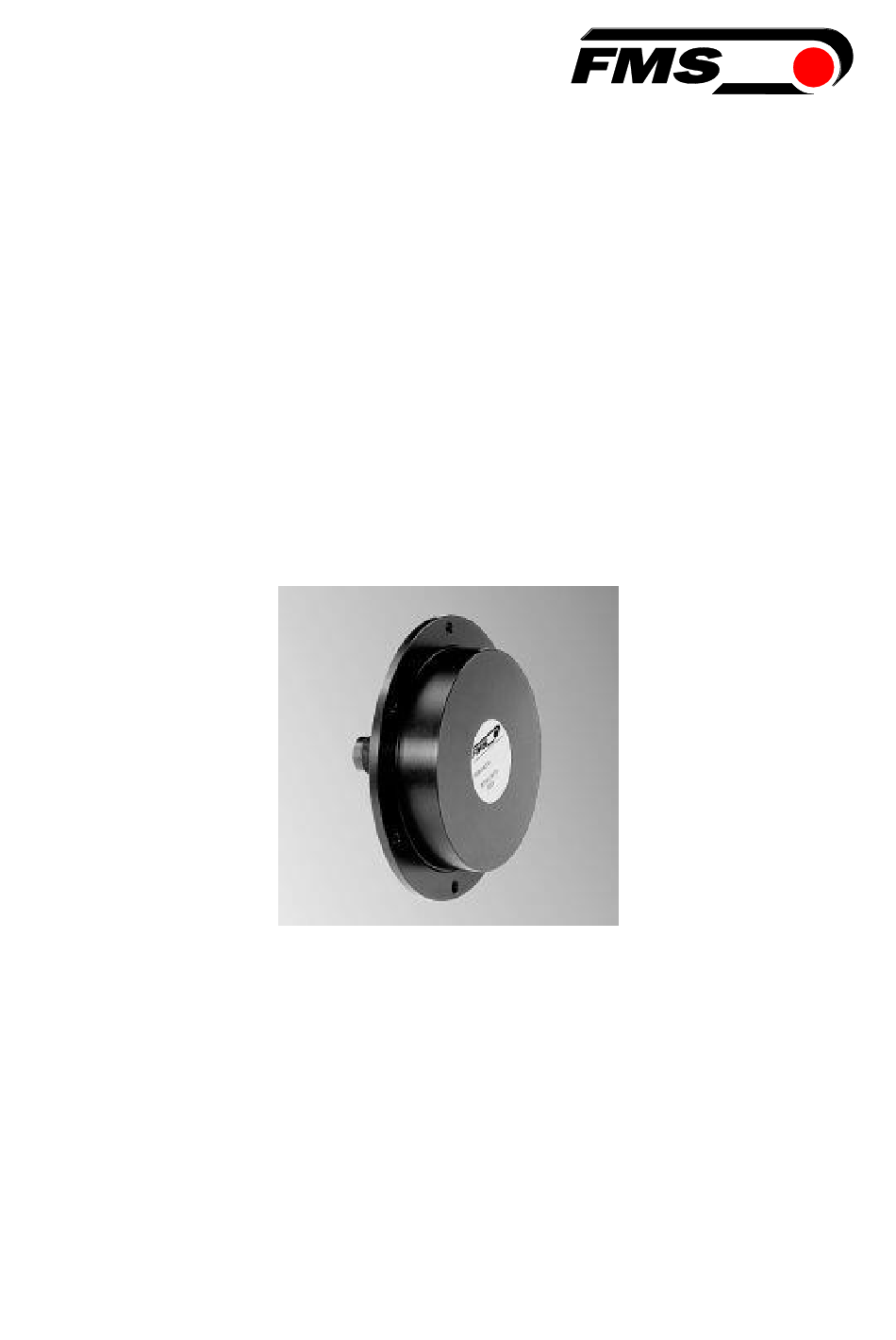

Montageanleitung RMGZ400B/600B
Kraftmessrolle für die Zugmessung
Version 1.2
05/2015
fg
Diese Bedienungsanleitung ist auch in Englisch erhältlich.
Bitte kontaktieren Sie Ihre nächstgelegene FMS-Vertretung.
This operation manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FMS RMGZ400B

Inhaltszusammenfassung für FMS RMGZ400B

  • Seite 1 05/2015 Diese Bedienungsanleitung ist auch in Englisch erhältlich. Bitte kontaktieren Sie Ihre nächstgelegene FMS-Vertretung. This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    Montageanleitung RMGZ 400B / 600B Inhaltsverzeichnis Sicherheitshinweise ..............3 1.1 Darstellung der Sicherheitshinweise 1.2 Liste der Sicherheitshinweise Produktinformationen ..............4 2.1 Abmessungen 2.2 Optionen 2.3 Bestellcode 2.4 Lieferumfang Montage ..................6 3.1 Montagebedingungen 3.2 Vorbereitungen für die Montage 3.3 Montage der Kraftmessrolle bei statischen Anwendungen 3.4 Montage der Kraftmessrolle bei rotierenden Anwendungen Elektrischer Anschluss ..............

  • Seite 3: Sicherheitshinweise

    Montageanleitung RMGZ 400B / 600B 1 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall ein- zuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichtein- halten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.

  • Seite 4: Produktinformationen

    Montageanleitung RMGZ 400B / 600B 2 Produktinformationen 2.1 Abmessungen Bild 1: Abmessungen RMGZ 400B/600B R400005d RMGZ 400B und RMGZ 600B Produktpalette Nenn- Bestellcode Abmessungen in mm kraft RMGZ416B RMGZ421B RMGZ422B RMGZ425B 1000 RMGZ631B 2000 RMGZ632B 13.5 4000 RMGZ634B 20.05.2015...

  • Seite 5: Optionen

    Montageanleitung RMGZ 400B / 600B 2.2 Optionen H14 = Winkelstecher H16 = Temperaturbereich bis 120°C H31= Für Vakuumanwendungen 2.3 Bestellcode Bestellcode (Beispiel): RMGZ 422B. H14. H16 Kraftmessrollentyp Option 1 Option 2 2.4 Lieferumfang Lieferumfang: 1 Kraftmessrolle; 1 Seegerring; 1 gerader Anschlussstecker; Stift ø3x5; Montageanleitung Nicht im Lieferumfang enthaltend: Seilscheibe;...

  • Seite 6: Montage

    Aufnahme der Messrollen vorbereitet werden. Es müssen die entspre- chenden Befestigungsbohrungen vorgenommen werden. Hinweis Wenn die RMGZ400B/600B Kraftmessrollen als Ersatz für ihre Vorgängerpro- dukte RMGZ400A/600A verwendet werden, muss der 4mm Positionierstift durch den beigelegten Stift mit ø3x5 ersetzt werden.

  • Seite 7: Montage Der Kraftmessrolle Bei Statischen Anwendungen

    In rotierenden Anwendungen (z.B. in Verseilmaschinen) werden die Kraftmessrol- len so installiert, dass eine Kompensation der Zentrifugalkräfte stattfindet. Bei den RMGZ-Rollen von FMS wird das dadurch erreicht, dass man den roten Punkt der Kraftmessrolle parallel zur Drehachse der Verseilmaschine und in Richtung der positiven Kraftkomponente dreht (siehe Bild 2).
  • Seite 8 Montageanleitung RMGZ 400B / 600B Warnung Die Ausrichtung des roten Punktes muss so genau wie möglich erfolgen. Bereits Parallelitätsfehler von 0.3° (zwischen Rotationsachse- und roter Punkt) können bei schnell rotierenden Verseilmaschinen zu Nullpunktabweichungen führen. Das korrekte Justierens des Roten Punktes und somit der Sensorausrichtung kann nach der Offsetkompensation und Kalibrierung getestet werden.

  • Seite 9: Elektrischer Anschluss

    Montageanleitung RMGZ 400B / 600B 4 Elektrischer Anschluss Bild 3: Anschlussschema R400003d Die Verbindung zwischen Kraftmessrolle und Messwertverstärker wird mit 2x2x0.25mm paarverseiltem, abgeschirmtem Kabel ausgeführt. Die Leitung muss getrennt von leistungsführenden Kabeln verlegt werden. Die Kontakte sind gemäss Bild 3 auszuführen. Hinweis Die Abschirmung des Kabels ist nur auf Seite des Messwertverstärkers anzu- schliessen.

  • Seite 10: Aufbau Und Funktion

    Montageanleitung RMGZ 400B / 600B 5 Aufbau und Funktion Die Kraftmessrolle RMGZ 400B/600B wurde speziell für die Materialzugmessung an Verseilmaschinen konzipiert. Es können Materialzugmessungen an individuel- len Drähten, Litzen, Seilen und Kabeln vorgenommen werden. Eine kundenspezifische Umlenkscheibe wird auf den rotierenden Flansch mon- tiert.

  • Seite 11: Technische Spezifikation

    Montageanleitung RMGZ 400B / 600B 6 Technische Spezifikation Empfindlichkeit 1.8mV/V Toleranz der Empfindlichkeit < ±0.2% Genauigkeitsklasse ±0.5% (basierend auf Nennkraft) Federweg 0.1 mm Tragzahl Kugellager RMGZ 400B: 11.8 kN C dynamisch RMGZ 600B: 21.2 kN Drehzahlgrenze RMGZ 400B: 8500 min. RMGZ 600B: 6700 min.
  • Seite 12 Montageanleitung RMGZ 400B / 600B FMS Force Measuring Systems AG FMS USA, Inc. FMS (UK) FMS Italy Aspstrasse 6 2155 Stonington Avenue Suite 119 Highfield, Atch Lench Road Via Baranzate 67 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 (USA) Church Lench 20026 Novate Milanese Tel.
