Montageanweisung und Bedienungsanleitung
TM
FMS-platformSCALE
Hochgenaue und modulare Lösung zur Verwiegung
von Farbe oder Tinte
Dokumenten Version
1.00
Veröffentlicht / Autor
02/2020 NS
This operation manual is also available in English.
Please contact your local representative.
© by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für FMS platformSCALE

Inhaltszusammenfassung für FMS platformSCALE

  • Seite 1 Hochgenaue und modulare Lösung zur Verwiegung von Farbe oder Tinte Dokumenten Version 1.00 Veröffentlicht / Autor 02/2020 NS This operation manual is also available in English. Please contact your local representative. © by FMS Force Measuring Systems AG, CH-8154 Oberglatt – Alle Rechte vorbehalten.

  • Seite 2: Inhaltsverzeichnis

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 1 Inhaltsverzeichnis INHALTSVERZEICHNIS ..........................2 SICHERHEITSHINWEISE .......................... 3 Darstellung der Sicherheitshinweise ....................3 2.1.1 Gefährdung, die geringfügige oder mässige Verletzung zur Folge haben könnte ......3 2.1.2 Hinweis für die einwandfreie Funktion ................... 3 Allgemeine Sicherheitshinweise ......................4 PRODUKTINFORMATIONEN ........................

  • Seite 3: Sicherheitshinweise

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 2 Sicherheitshinweise Alle hier aufgeführten Sicherheitshinweise, Bedien- und Installationsvorschriften dienen der ordnungsgemässen Funktion des Gerätes. Sie sind in jeden Fall einzuhalten um einen sicheren Betrieb der Anlagen zu gewährleisten. Das Nichteinhalten der Sicherheitshinweise sowie der Einsatz der Geräte ausserhalb ihrer spezifizierten Leistungsdaten kann die Sicherheit und Gesundheit von Personen gefährden.

  • Seite 4: Allgemeine Sicherheitshinweise

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 2.2 Allgemeine Sicherheitshinweise Die Funktion des Systems ist nur mit der vorgesehenen Anordnung der Komponenten zueinander gewährleistet. Andernfalls können schwere Funktionsstörungen auftreten. Die Montagehinweise auf den folgenden Seiten sind daher unbedingt zu befolgen. Die örtlichen Installationsvorschriften dienen der Sicherheit von elektrischen Anlagen.

  • Seite 5: Produktinformationen

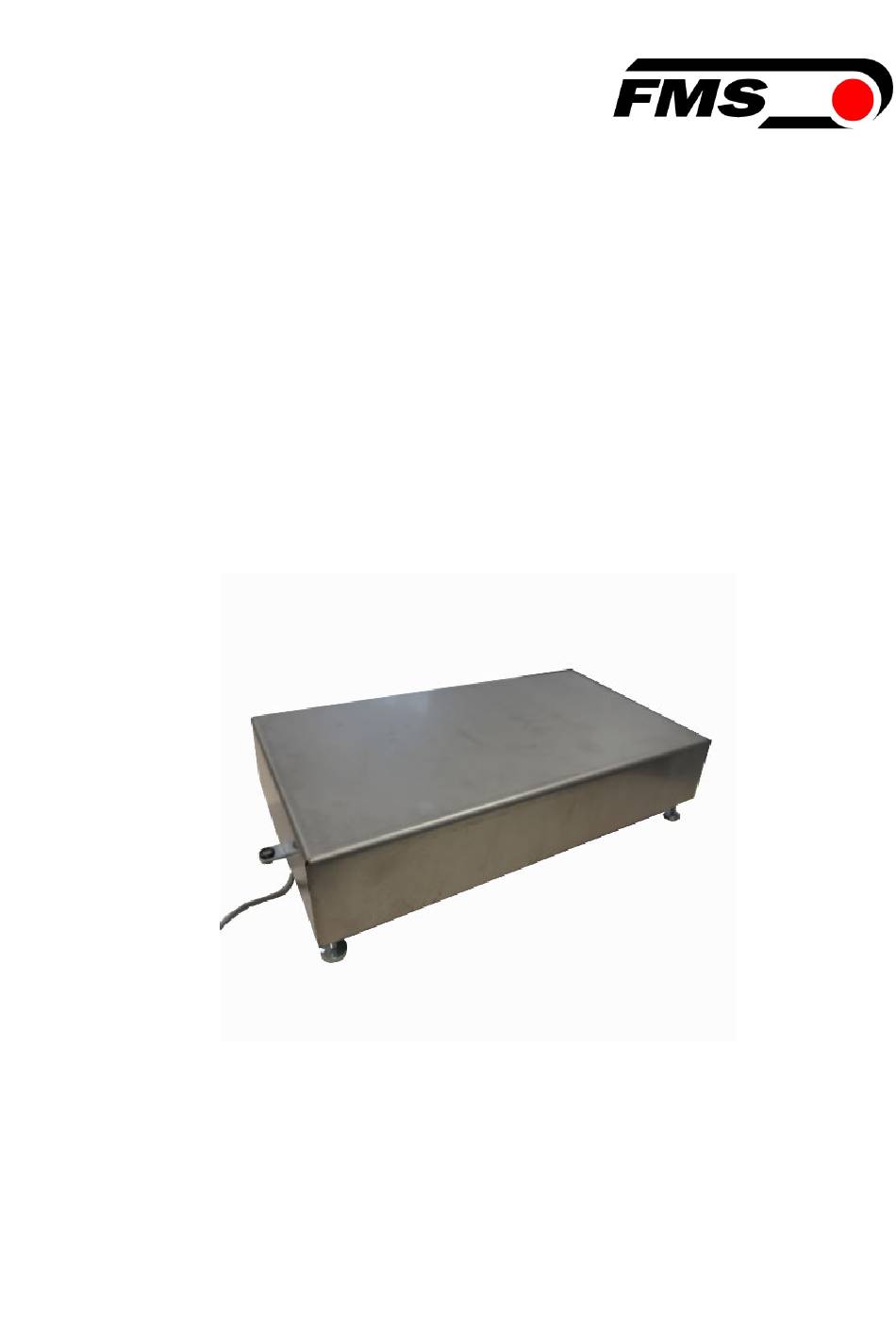

    3.1 Funktionsbeschreibung Wenn Sie bei der Verwiegung von Farbe in Ihrem Druckprozess keine Kompromisse eingehen wollen, ist die neue FMS-platformSCALE die ideale Lösung. Die bewährte DMS-Technologie mit einer Auflösung ab 5 g (0.011 lbs.) bei einem Wägebereich von 50 bis 300 kg (110 bis 661 lbs.) ermöglicht die kontinuierliche und genaue Messung des Farbverbrauches in Ihrer Druckmaschine.

  • Seite 6: Lieferumfang

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE Bezeichnung Hauptkomponenten Position Beschreibung Plattformwaage mit Anschlusskabel Zweite Plattformwaage, Anschluss an Zweikanalmessverstärker (EMGZ492) ExMGZ100/200 (als Zubehör) Anschlusskabel (als Zubehör) Messverstärker EMGZ491 bzw. EMGZ492 Anschlusskabel (als Zubehör) o. Abb. Netzgerät für 24 VDC (nicht im Lieferumfang) Tabelle 1: Hauptkomponenten 3.3 Lieferumfang...

  • Seite 7: Montage Und Elektrischer Anschluss

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 4 Montage und Elektrischer Anschluss 4.1 Nivellieren der Plattformwaage Ausgleich von Unebenheiten der Auflagefläche Exakte waagerechte Stellung des Gerätes für reproduzierbare Wiegeergebnisse. Die Plattformwaage muss nach jedem Stellplatzwechsel neu ausgerichtet werden. Plattformwaage mit den vier Stellschrauben nivellieren, bis die Luftblase der Dosenlibelle in der Mitte steht.

  • Seite 8: Elektrischer Anschluss

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 4.2 Elektrischer Anschluss Abbildung 3: elektrischer Anschluss PIN assignment sensor farben.ai FMS Komponenten werden über eine Vierleiterschaltung (Speisung und Signal) angeschlossen. 17.02.2020...
  • Seite 9 Montageanweisung und Bedienungsanleitung FMS-platformSCALE Abbildung 4: Anschluss einer Waage an einen einkanaligen Messverstärker im Ex- Bereich mit ExMGZ100/200 ExMGZ_BA_Manual.ai 17.02.2020...
  • Seite 10 Montageanweisung und Bedienungsanleitung FMS-platformSCALE Abbildung 5: Anschluss von zwei Waagen an einen zweikanaligen Messverstärker im Ex- Bereich mit ExMGZ100/200 ExMGZ_BA_Manual.ai 17.02.2020...

  • Seite 11: Abmessungen

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 5 Abmessungen Abbildung 6: Abmessungen FMS-platformSCALE_BA_Manual.ai Abbildung 7: Abmessungen und Gewicht Datenblatt_FMS-platformSCALE 17.02.2020...

  • Seite 12: Technische Daten

    Montageanweisung und Bedienungsanleitung FMS-platformSCALE 6 Technische Daten Tabelle 2: Technische Daten Datenblatt_FMS-platformSCALE FMS Force Measuring Systems FMS USA, Inc. FMS (UK) FMS (Italy) 2155 Stonington Avenue Suite Aspstrasse 6 Aspstrasse 6 Aspstrasse 6 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) 8154 Oberglatt (Switzerland) Hoffman Estates,, IL 60169 Tel.
