FMS 763902 Bedienungsanleitung

Funktionselemente
1 Konterhülse
2 Verstellmutter
3 Ambossbolzen
4 Klemmung für Auflage
5 Auflagestütze
6 Messbolzen
7 Bügel
8 Griff
1
9 Betätigungsknopf für Abhebung
10 Bedieneinheit mit Anzeige
2
10
3
4
9
5
6
8
7
Programmierung
Evtl. Passworteingabe erforderlich!
B
A
Auswahl der Einheit
mm/inch
Auswahl der Auflösung
0.0001/0.001 mm
0.000005/0.00005 inch
CAL.
Eingabe des Meister-
PRESET-Wert
Eingabe des Multipli-
2
kations-Faktors
1
Weitere Bedienfunktionen können nur über den Anschluss an einen PC
durchgeführt bzw. aktiviert werden.
Hierzu bitte die separate Bedienungsanleitung beachten!
Bedienung
Beschreibung

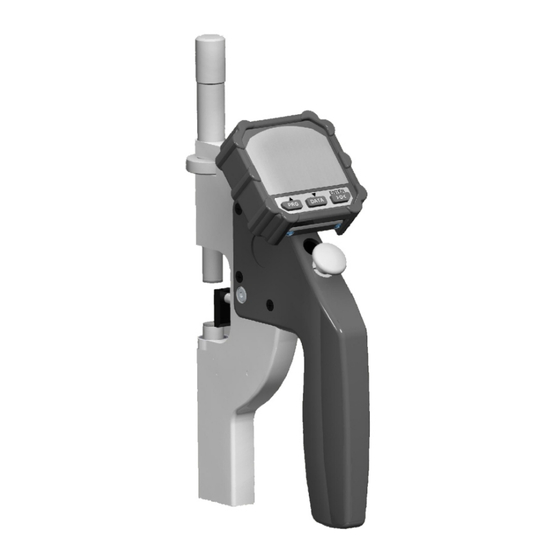

Das Digitalpassameter ist ein Messgerät für Vergleichmessung mit einem induktivem
Messsystem mit erweitertem Messbereich und Stützpunktkorrektur. Der abgesetzte
Handgriff (8) dient zur Reduzierung der Handwärmeübertragung und ermöglicht mit dem
integrierten Anlüftknopf (9) ein vereinfachtes Absetzen des Messgerätes auf den Prüfling.
Durch den oben liegenden Ambossbolzen (3) und die zusätzliche Zentrierstütze (5) ist
eine sichere Handhabung möglich.
Anwendungsgebiet
Passameter sind einstellbare Rachenlehren, die vorwiegend zum Messen und Prüfen
von rundgeschliffenen und gedrehten Teilen dienen. Sie ersetzen eine große Anzahl
fester Lehren, wobei bei diesem Gerät noch der Vorteil der zahlenmäßigen Anzeige der
Abweichung vom eingestellten Wert gegeben ist.
Handhabung beim Messen
Die wichtigste Grundlage zur Vermeidung von Messfehlern ist eine sachgemäße
Handhabung. Vor jeder Messung sind die Messflächen und der Prüfling sorgfältig zu
säubern. Das Einstellen des Gerätes auf das Sollmaß geschieht mit Endmaßen, Lehren
oder einem ausgewählten Prüfling. Die Einstellung sollte immer im Bezug auf die
elektrische Nullposition des induktiven Messsystems vorgenommen werden, dazu muss
eine vorhandene Nullverschiebung durch langes Betätigen der Taste
werden. Als Erstes muss dann die Konterhülse (1) gelöst werden. Danach wird der
Ambossbolzen (3) durch Drehen der Stellmutter (2) axial verschoben, bis in der Anzeige
(10) ca. Null steht. Evtl. muss die Konterhülse (1) hierzu mehrfach nachgesetzt werden.
Ist die gewünschte Position erreicht, wird sie durch Anziehen der Konterhülse (1) fixiert
und sollte durch mehrfaches Abheben auf Reproduzierbarkeit geprüft werden.
Abschließend kann durch kurzes Betätigen der
der vorher programmierte Wert eingestellt werden.
Zum Einführen und Entfernen des Prüflings ist der
Messbolzen (5) durch Druck auf den Abhebeknopf (9)
zurückzuziehen. Die Benutzung der Abhebeeinrichtung (9)
sichert eine gleichmäßige Messkraft. Stoßartige
Beanspruchungen und Gewaltanwendungen sind zu
vermeiden. Durch die Kombination des obenliegenden
Ambossbolzens (2) und der einstellbaren Zentrierstütze (5)
kann das Messgerät sicher auf dem Prüfling abgesetzt
werden und muß nicht durch den Bediener austariert
werden. Zur Verstellung der Zentrierstütze (5) wird die
Klemmschraube (4) gelöst und die Stütze (5) so
verschoben, dass die Messflächen den Prüfling mittig an
der höchsten Stelle berühren. Diese Position ist durch die
Klemmschraube (4) zu fixieren.
Im nebenstehenden Bild sind die Betätigungselemente und
Bewegungsrichtungen dargestellt.
A = Abhebeeinrichtung
B = Ambossbolzenverstellung
Programmierung
Fortsetzung der Programmierung
2
Aktivierung und Moduseinstellung der dynamischen Messung
1
wertes
2. Programmierung des 3. Programmierung des
unteren Grenzwertes oberen Grenzwertes
4
3
Bedieneinheit
Anzeige- und Bedieneinheit
1 2
ENTER
gelöscht
PRG PRG
10 9 8
- Taste
Einschalten
B1
Betätigung der Taste
Anzeigeeinheit
360° drehbar
B2
PRG
Mess-Modus
B3 Aufruf
A1
Programmier-
Kurzer Tastendruck Menü
Langer Tastendruck Nullabgleich
löschen
Programmier-
A2
Modus
Blinkende Anzeige
Kurzer Tastendruck ändern
Verlassen vom
Langer Tastendruck
Programmier-Menü
Programmierung
Fortsetzung der Programmierung
4
3
Aktivierung der Klassierung
Auswahl der
Toleranzanzeige
1. ein/aus
Aktivierung der LED- B
Toleranzanzeige
A
LED oFF = aus
LED 01 sec...10 sec =
Anzeigedauer in Sekunden
Feinmess Suhl GmbH
1 Interface-Schutzdeckel Pfütschbergstraße 11
D-98527 Suhl
2 Anzeigebereich für Bargraph
Fon: +49 (0) 3681 / 381-0
3 3 Status-LED
Fax: +49 (0) 3681 / 381-105
4 Messwert/Funktionsebene
info@feinmess-suhl.de
5 Maßeinheit www.feinmess-suhl.de
6 Zweitbelegung
4
7 Bedientaste
8 Bedientaste
9 Batteriedeckel
5
10 Bedientaste
PRG
6
7
Ausschalten
Taste lange betätigen
Über die PC-Software kann eine
Auto-Power-Off-Zeit eingestellt werden.
Datenübergabe mit Ausgabe Nullabgleich
Toleranzlage auf Toleranz-LEDs Messwert wird auf
Start / Stop der dynamischen Messung PRESET-Wert gesetzt
Permanente Messwertübertragung
bei Messwertänderung SD1
Mode wird durch Betätigung einer
ausschalten
beliebigen Taste wieder verlassen.
Blinkende Anzeige Blinkende Anzeige
ändern
bestätigen
--- ---
Interface-Anschluss
Neben der Datenübertragung über einen
kabelgebundenen Interfaceanschluss ist auch
eine drahtlose Übertragung mit einem
Aktivierung/Deaktivierung der Passwortabfrage für
Funkmodul möglich. Durch Drehen der
Programmmenü mit Eingabe Passwort
Anzeigeeinheit kann eine für das Einsetzen
günstige Position eingestellt werden. Nach Lösen
der Befestigungsschrauben der Interface-
abdeckung kann das Interface- oder Funkmodul
eingesetzt und befestigt werden. Nach der Herstellung
der Verbindung, der Installation der erforderlichen Treiber
und Programme ist das Messgerät zur Datenübertragung
bereit. Die Beschreibung der Schnittstellenprotokolle und die
Schnittstellenbefehle kann der separaten Bedienungsanleitung,
Aktivierung/Deaktivierung der Passwortabfrage für
die den Modulen beiliegt entnommen werden.
Kalibrierung mit Eingabe Passwort
Batteriewechsel
Zum Wechsel der Batterie wird man durch das blinkende BAT-Symbol
in der Anzeige aufgefordert. Als Ersatzbatterie können alle Lithium-Typen
der Baureihe 2032 (Baumaße: ø20 mm; Dicke 3,2 mm) mit 3 V Betriebsspannung ein-
gesetzt werden. Durch Drehen der Anzeigeeinheit kann eine für die Entnahme günstige
Position eingestellt werden. Nach Lösen der Befestigungsschrauben des Batteriehalters
kann dieser herausgezogen werden. Beim Einlegen der neuen Batterie ist unbedingt auf
die richtige Zuordnung der Pole zu achten. Der Plus-Pol der Batterie muss nach unten
zum Plus-Symbol des Halters zeigen. Nach Einsetzen und Sichern durch die
Deaktivierung/Aktivierung
Befestigungsschrauben ist das Messgerät wieder betriebsbereit.
der Ausschaltfunktion mit
Eingabe der Ausschaltzeit
Technische Daten
Verstellbereich:
Messbereich/Abhebeweg:
Deaktivierung/Aktivierung
Auflösung:
des Tastentons
Meßflächendurchmesser
Meßkraft:
Anzeige / Ziffernhöhe:
Funktionen:
Beenden des Programmmenüs
Datenschnittstelle:
Batterie:
Betriebsdauer:
Schutzgrad:
Änderungen im Sinne des technischen Fortschritts vorbehalten.
Bedienungsanleitung
Digitalpassameter
76 3902
Interface/Technische Daten
Funkmodul
Interface-
Interface-
IBRit-rf1-III
modul
abdeckung
Triple-I-USB
Batteriehalter mit
Batterie CR 2032
30 mm
4 mm
0,0001 mm/0,001 mm
0.000005 inch/0.00005 inch
10 mm
12-18 N
7stellig / 10 mm
Bargraph, Max/Min/Max-Min, PRESET
Toleranzmodus mit LED-Anzeige
Einheitenwechsel mm/inch
USB/RS232 / Funk rf1
CR2032
ca. 2000 h
IP65
Ausgabe: Juli 2016
