2 Montage
2.1 Hinweise zur Arbeitssicherheit
Vor der Montage und Inbetriebnahme ist diese Montage-, Inbetriebnahme- und Wartungsvorschrift
genau zu lesen und zu beachten. Vor Ausführen von Schweißarbeiten sind die allgemeinen sowie
die örtlichen Sicherheitsbestimmungen zu beachten. Die angewendeten Schweißelektroden sind
auf die zu verbindenden Teile abzustimmen. Die Technischen Regeln für Dampfkessel (TRD) und
die Druckbehältervorschriften (AD) sind zu beachten, sowie die DIN/VDE und TAB-Bestimmungen.
2.2 Sicherheitsmaßnahmen vor Ort
Die Rohrleitung, in die das Gerät einzubauen ist, muss drucklos und ausgekühlt sein. Die Absperr-
organe vor und hinter dem Einbauort sind gegen unbefugtes Öffnen zu sichern. Vor Ausführung
von Schweißarbeiten sind entsprechende Brandschutzmaßnahmen zu treffen.
Unbedingt beachten
Bei Montage im Freien sind Maßnahmen gegen das Einfrieren des Mediums in den
Wirkdruckleitungen und im Transmitter vorzusehen. Bei Nichtbeachtung kann der
Transmitter zerstört werden. Keine Garantieleistung!
2.3 Platzbedarf / Abmessungen

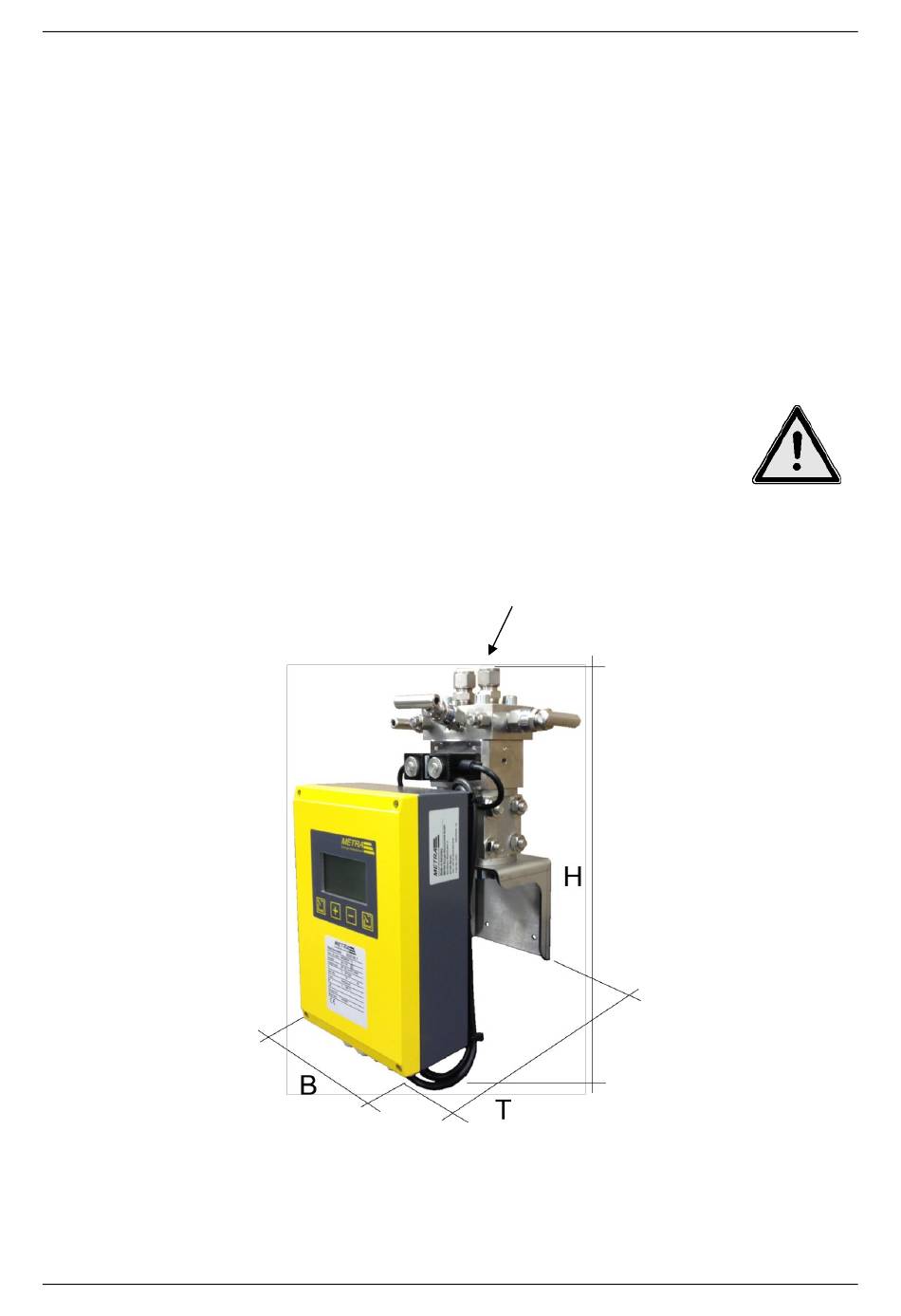

EDZ / EWZ 100.1
B: 160 mm (230 mm Ventilblock)
T: 245 mm
H: 370 mm
Seite 8 von 19
Swagelok
für Wirkdruckleitungen 12 x 1,5 mm
