Biztonsági és üzemeltetési útmutató
Áttekintés
A súlyos sérülések és a halálos balesetek
kockázatának csökkentése érdekében a gép
használatba vétele előtt olvassa el a füzet előző
oldalain található Biztonsági útmutatót.
Felépítés és funkciók
A Cobra Combi egy kombinált fúró-bontó kalapács.
Felszerelésének köszönhetően aszfalt és beton
törésére, valamint beton és gránit fúrására
használható.
A Cobra Standard gépeket csak törési munkákhoz
tervezték.

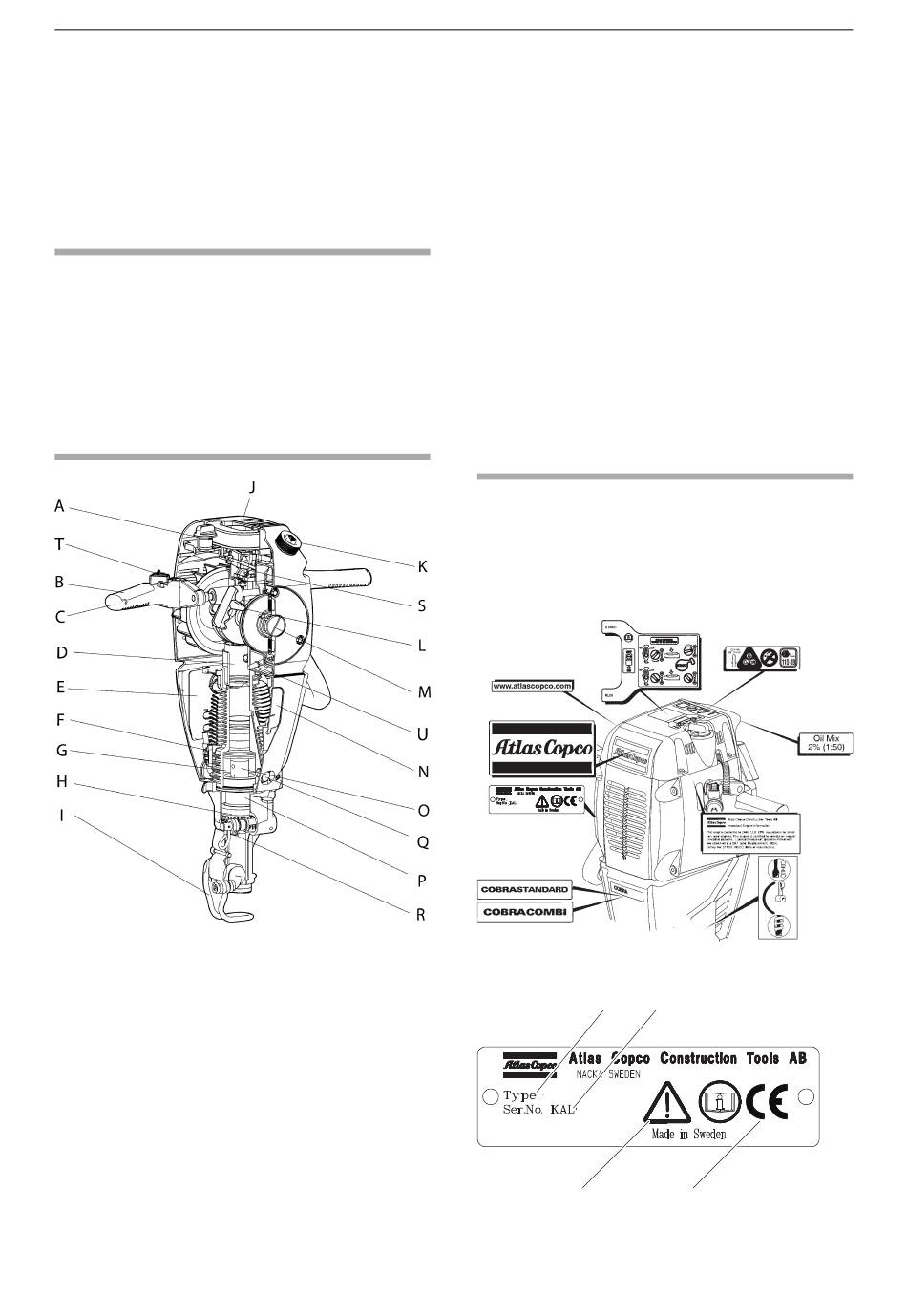

Fő alkatrészek
Fojtószelep
A.
B. Gázkar
Rezgéscsillapított fogantyú
C.
Motordugattyú
D.
E. Hangtompító
Öblítőlevegő beömlő szelep
F.
Öblítőlevegő-sűrítő kamra
G.
H. Forgató mechanizmus
Szerszámrögzítő
I.
Levegőszűrő-ház
J.
240
Tanksapka
K.
L. Indítókar
Hajtótengely
M .
Gyertyapipa
N.
O. Ütődugattyú
Gázcső
P.
Q. Gázcső-szelep
Funkcióválasztó (Cobra Combi)
R.
Venturi-cső
S.
T. Leállítógomb
Üzemanyagszűrő
U.
Jelölések és öntapadó
matricák
A gép jelölésekkel és matricákkal van ellátva, melyek
fontos információkat tartalmaznak a személyi
biztonságra és a gép karbantartására vonatkozóan.
A jelölések és matricák mindig jól olvashatók
legyenek. Új jelek és matricák a tartalék alkatrészek
listájáról rendelhetők.
Adattábla
© 2008 Atlas Copco Construction Tools AB | No. 9800 0636 90b | 2008-08-26
COBRA COMBI, STANDARD
B
A
C D
