5.16

Schardruck

Voraussetzung für eine gleichmäßige Saatgutablagetiefe ist die Anpassung des Schardrucks an den
Boden. Der Schardruck ist auf schweren Böden höher einzustellen als auf leichten Böden. Die Einstel-
lung des Schardrucks erfolgt zentral mit einer Kurbel oder hydraulisch.
Die hydraulisch betätigte Schardruckverstellung ermöglicht während der Arbeit, beim Wechsel auf
schweren Boden oder umgekehrt, die Anpassung des Schardrucks an den Boden.

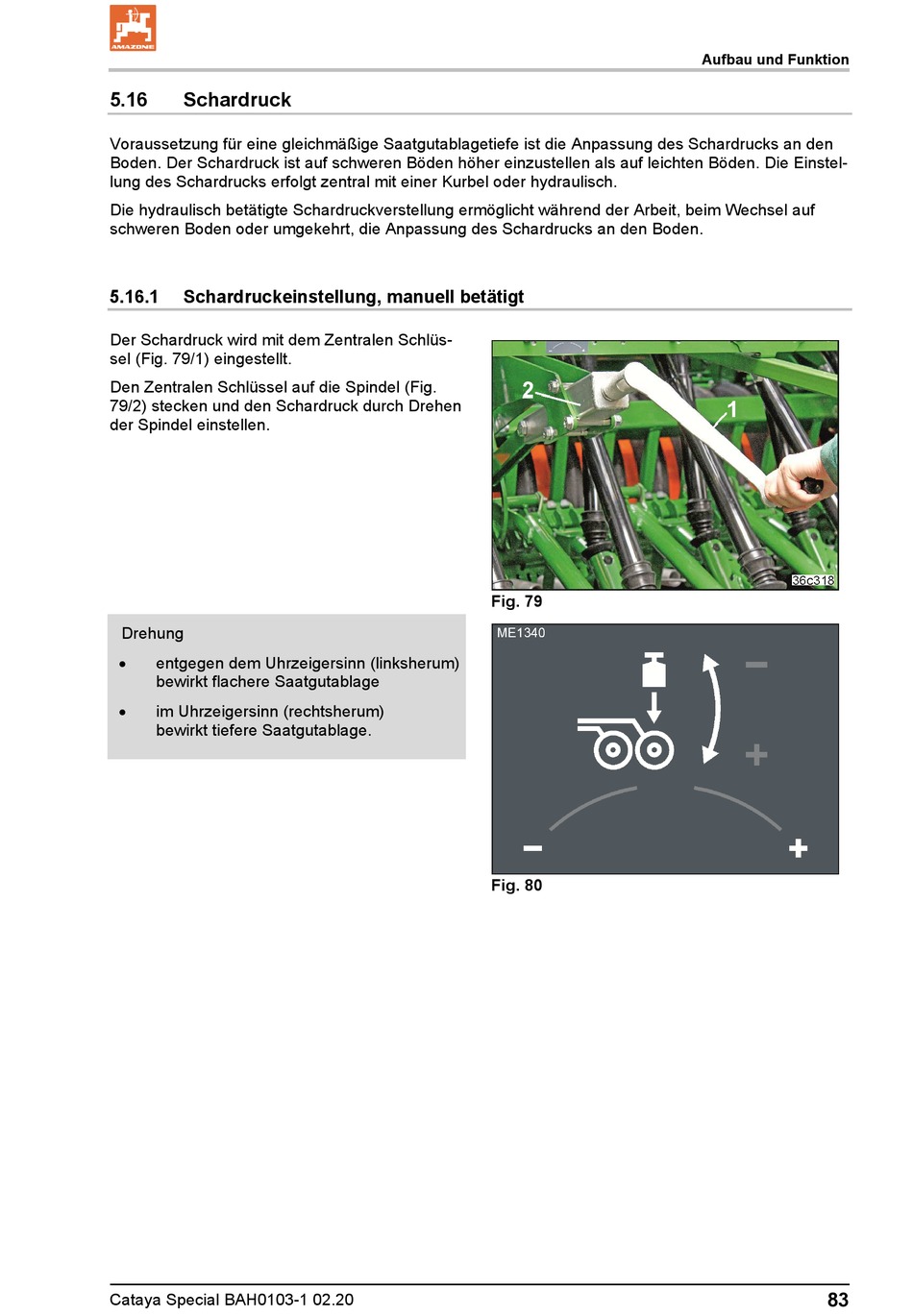

5.16.1 Schardruckeinstellung, manuell betätigt
Der Schardruck wird mit dem Zentralen Schlüs-
sel (Fig. 79/1) eingestellt.
Den Zentralen Schlüssel auf die Spindel (Fig.
79/2) stecken und den Schardruck durch Drehen
der Spindel einstellen.
Drehung

entgegen dem Uhrzeigersinn (linksherum)
bewirkt flachere Saatgutablage

im Uhrzeigersinn (rechtsherum)
bewirkt tiefere Saatgutablage.
Cataya Special BAH0103-1 02.20
Fig. 79
Fig. 80
Aufbau und Funktion
83
