Dziękujemy za wybór naszego produktu.
Firma Zamel nie odpowiada za uszkodzenia oraz wypadki spowodowane niezgodnym z
przeznaczeniem użytkowaniem produktu.
Przed przystąpieniem do montażu w celu prawidłowego użytkowania należy zapoznać się
dokładnie z instrukcją obsługi.
Zabrania się otwierania oraz wszelakiej nieautoryzowanej ingerencji w urządzenie. Nie
stosowanie się do powyższego skutkuje utratą gwarancji.

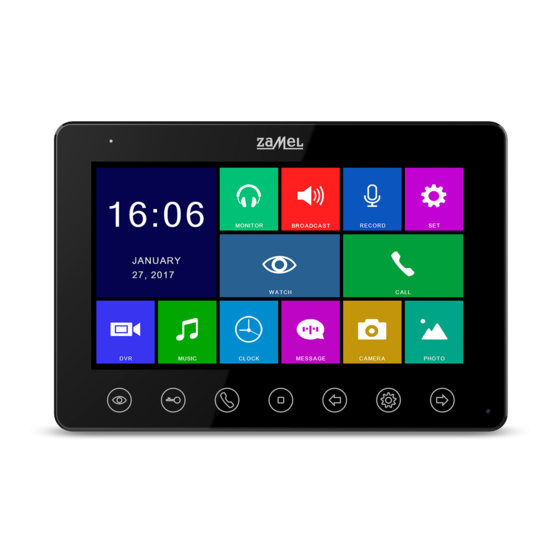

WIDEOMONITOR
VP-807B / VP-807W
Inhaltsverzeichnis
Verwandte Anleitungen für ZAMEL VP-807B
Inhaltszusammenfassung für ZAMEL VP-807B

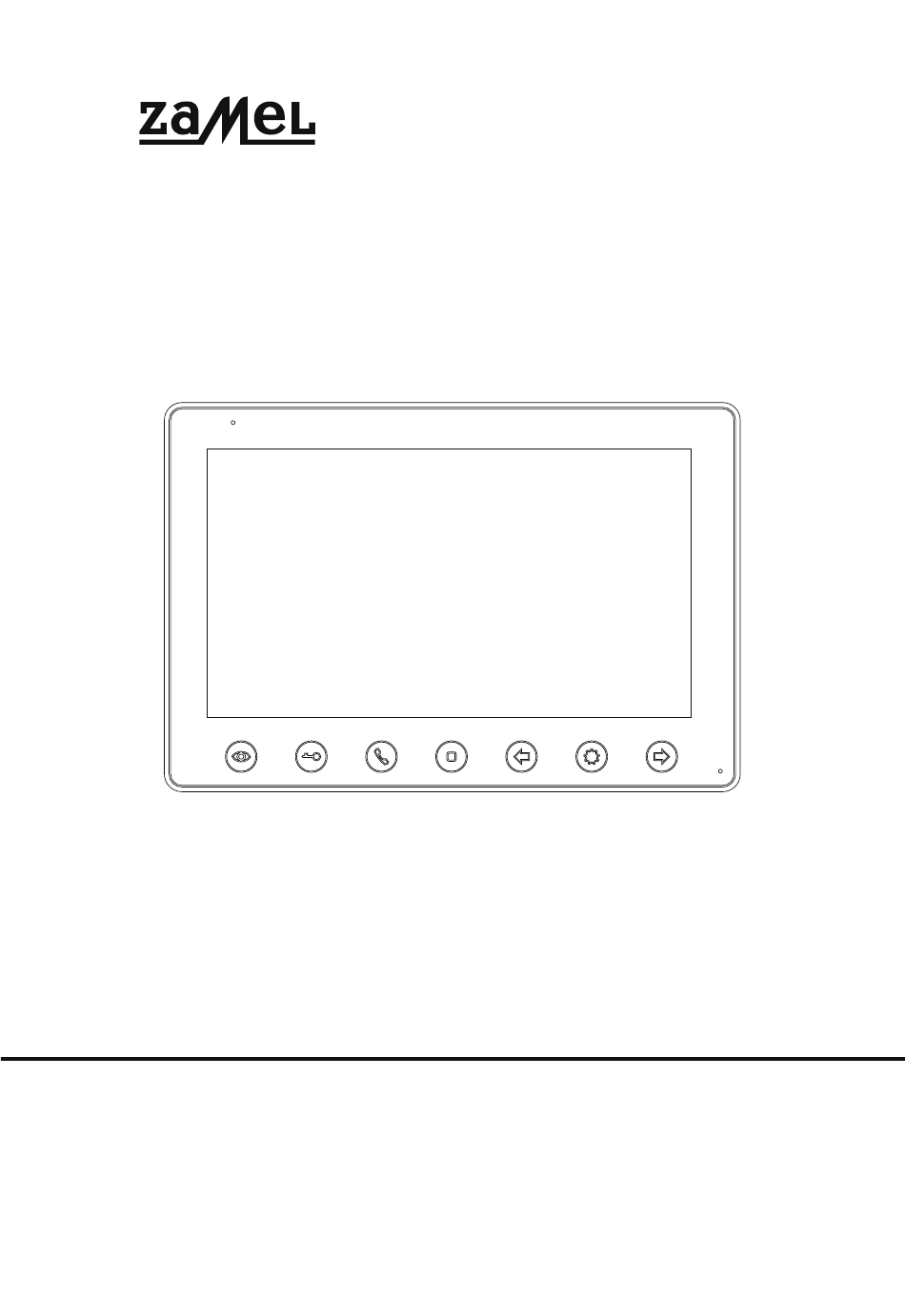

- Seite 25 VP-807B/VP-807W Wir bedanken uns für den Kauf unseres Produkts und Ihr entgegengebrachtes Vertrauen. Die Firma Zamel haftet nicht für Beschädigungen und Unfälle, die aus unsachgemäßem Betrieb oder unsachgemäßer Nutzung resultieren. Lesen Sie vor der Montage die Betriebsanleitung aufmerksam durch und befolgen Sie die Anweisungen sorgfältig.
-
Seite 26: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN Für persönliche Sicherheit und zur Vermeidung von Produktschäden befolgen Sie die Betriebsanleitung sorgfältig. Meiden Sie den Anschluss an einer Mehrfachsteckdose – Überhitzungs- oder Brandgefahr. Der Anschluss mit nicht kompatiblen Geräten ist nicht gestattet – Kurzschlussgefahr und anschließend Beschädigung des Geräts. -
Seite 27: Technische Daten
BESCHREIBUNG LIEFERUMFANG 7ʺ LCD Farbdisplay 1 x Videomonitor Installation: 4- Draht – System 1 x Bedienungsanleitung Intuitive Menüführung 1 x Halterung (Basis) Interne Kommunikation möglich 2 x Montagedübel Broadcast-Funktion 2 x M4 x 30 Schrauben ... -
Seite 28: Verkabelungsschemen
VERKABELUNGSSCHEMEN AD: Audio VD: Video PWR: Versorgungsspannung GND: Erdung DATA: Kommunikation CCTV: CCTV-Kamera KEY1/KEY2: Spannungsregelung Tekst Übersetzung POKÓJ 1 RAUM 1 ELEKTROZACZEP 1 TÜRÖFFNER 1 PANEL 1 ELEMENT 1... - Seite 29 AD: Audio VD: Video PWR: Versorgungsspannung GND: Erdung DATA: Kommunikation CCTV: CCTV-Kamera KEY1/KEY2: Spannungsregelung Tekst Übersetzung ELEKTROZACZEP 1 TÜRÖFFNER 1 NIEBIESKI BLAU ŻÓŁTY GELB BIAŁY WEISS CZERWONY Hinweis: (a) Anschluss des Außenelements mit dem Türöffner Nr. 2 + zusätzliche Außenversorgung. (b) Anschluss des Türöffners Nr.
- Seite 30 AD: Audio VD: Video PWR: Versorgungsspannung GND: Erdung DATA: Kommunikation CCTV: CCTV-Kamera KEY1/KEY2: Spannungsregelung • Die Livebild Aufnahme erfolgt ausschließlich, sobald der Videomonitor mit der CCTV- Kamera verbunden ist. • Die Livebild Aufnahmen können von allen Videomonitoren angezeigt werden, solange die CCTV- Kamera mit dem Außenelement verbunden ist.
- Seite 31 Systemkonfiguration Sie können zwischen zwei verschiedenen Konfigurationsvarianten auswählen: • 2 Außenelemente + 4 Videomonitore + 2 CCTV-Kameras pro Videomonitor Tekst Übersetzung MONITOR GŁÓWNY HAUPTMONITOR MONITOR 2 MONITOR 2 DRZWI 1 TÜR 1 KAMERA1 KAMERA1 • 1 Außenelement + 1 CCTV-Kamera + 4 Videomonitore + 2 CCTV- Kameras pro Videomonitor...
- Seite 32 BESCHREIBUNG 1. Optisches Signal - LED 2. Livebild 3. Freigabe 4. Antworten / Anrufen 5. Zurück / Ablegen 6. Navigationstaste links: Auswählen / Anpassen 7. Menü öffnen / Übernehmen 8. Navigationstaste rechts: Auswählen / Anpassen 9. Mikrofon 10. Einschalten\ausschalten 11. LCD-Bildschirm MONTAGE 1.
- Seite 33 KABELSPEZIFIKATION Das System verfügt über zwei Möglichkeiten, den Türöffner auszulösen: Ein vom Außenelement kommendes Signal öffnet den Türöffner oder ein vom Videomonitor kommendes Signal öffnet den Türöffner (die Leiterummantelung muss geerdet sein). Falls das Signal vom Außenelement kommt, ändert sich die Kabelspezifikation wie folgt: ...
- Seite 34 Verwenden Sie das Kabel YTDY 6 x 0,5, falls die Kabelverbindung zwischen Videomonitor und Außenelement 30 m unterschreitet. Verwenden Sie das KABEL YTDY 6 x 0,8, falls die Kabelverbindung zwischen Videomonitor und Außenelement 30 m überschreitet...
- Seite 35 DEM RUFSIGNAL VOM AUSSENELEMENT ANTWORTEN Sobald der Benutzer (Gast) die Klingeltaste drückt, ertönt ein Klingelton. Der Anruf wird auf allen Videomonitoren angezeigt. Auf dem Display erscheint die Mitteilung EINGEHENDER ANRUF. Drücken Sie die Taste , um den Anruf entgegen zu nehmen. Erneutes Drücken der Taste bewirkt eine Bildübertragung auf die restlichen Videomonitore.
- Seite 36 ÜBERTRAGEN BZW. ÜBERMITTELN. Das Drücken der Taste stoppt die Spracheingabe. INTERCOM-FUNKTION Dient dazu, die (interne) Intercom-Verbindung zu allen Monitoren herzustellen. Drücken Sie im Standby-Modus die Taste , um eine Verbindung zum Videomonitor herzustellen. Wählen Sie einen Zielmonitor aus, falls Sie mehr als 2 Videomonitore verbaut haben.
-
Seite 37: Systemeinstellungen
SYSTEMEINSTELLUNGEN Drücken Sie die Taste und anschließend die Taste , um die Systemeinstellungen aufzurufen. Funktionen Optionen Bemerkungen SPRACHE Werkseitig: Polnisch (optional Englisch) Werkseitig: 30 Sekunden (10-60 Sekunden mit Verstellung in SIGNALZEIT 5s-Schritten) SIGNALLAUTSTÄRKE Werkseitig: 0,7, 01-10 einstellbar. (00) stummgeschaltet. Werkseitig ist die Funktion bei Aufruf, Intercom, Broadcast PRIVATFUNKTION deaktiviert. -
Seite 38: Garantie
3. Der KÄUFER ist verpflichtet, sämtliche Garantieansprüche nach deren Feststellung dem Verkäufer oder der Firma ZAMEL Sp. z o.o. schriftlich zu melden. 4. ZAMEL Sp. z o.o. verpflichtet sich, die Reklamationen nach den geltenden Vorschriften des polnischen Rechts zu prüfen.
