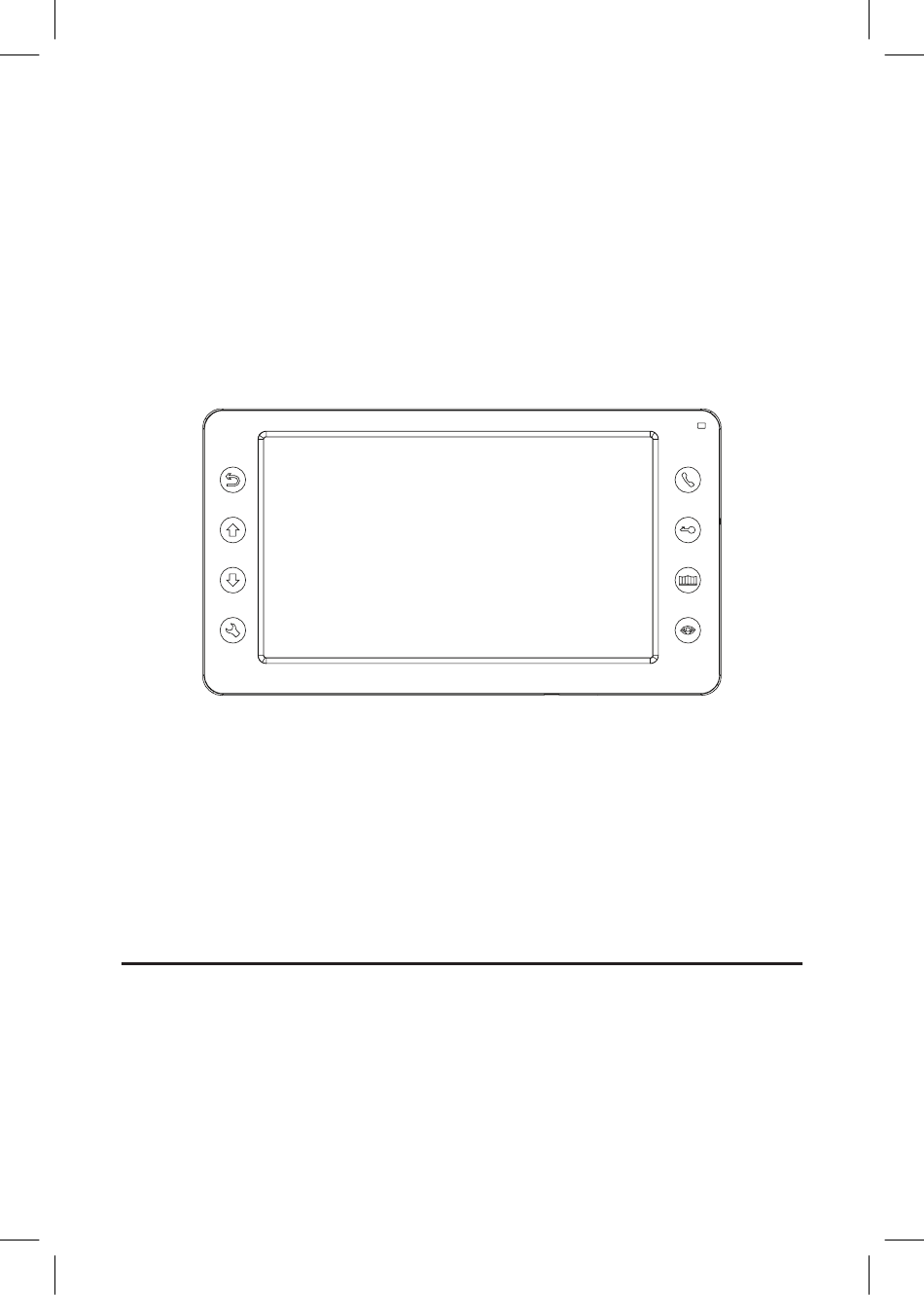

VIDEOMONITOR VP-819B / VP-819W
Wir bedanken uns für den Kauf unseres Produkts und Ihr entgegengebrachtes
Vertrauen. Die Firma Zamel haftet nicht für Beschädigungen, die aus
unsachgemäßem Betrieb oder unsachgemäßer Nutzung resultieren. Lesen Sie vor
der Inbetriebnahme die Betriebsanleitung aufmerksam durch und befolgen Sie die
Anweisungen sorgfältig. Sämtliche Mängel, die aus Eingriffen resultieren, die nicht
von einer geschulten Fachkraft durchgeführt worden sind, sind nicht durch diese
Garantie abgedeckt und führen zu ihrem Erlöschen.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ZAMEL VP-819W
Inhaltszusammenfassung für ZAMEL VP-819W
- Seite 1 VIDEOMONITOR VP-819B / VP-819W Wir bedanken uns für den Kauf unseres Produkts und Ihr entgegengebrachtes Vertrauen. Die Firma Zamel haftet nicht für Beschädigungen, die aus unsachgemäßem Betrieb oder unsachgemäßer Nutzung resultieren. Lesen Sie vor der Inbetriebnahme die Betriebsanleitung aufmerksam durch und befolgen Sie die Anweisungen sorgfältig.
-
Seite 2: Sicherheitsvorkehrungen
SICHERHEITSVORKEHRUNGEN • Befolgen Sie die Betriebsanleitung sorgfältig • Meiden Sie den Anschluss an einer Mehrfachsteckdose – Überhitzungsgefahr • Der Anschluss mit nicht kompatiblen Geräten ist nicht gestattet – Kurzschlussgefahr • Meiden Sie Verformungen am Produkt, indem Sie jenes nicht unzulässig belasten –... -
Seite 3: Verkabelungsschema
VERKABELUNGSSCHEMA RAUM 1 TÜRÖFFNER 1 TÜRÖFFNER 2 RAUM 2 RAUM 3 RAUM 4 AD – Audio VD – Video PWR – Versorgung GND – Erdung DATA – Kommunikation CCTV – CCTV Kamera... - Seite 4 RAUM 1 TÜRÖFFNER 1 RAUM 2 BLAU WEIß GELB RAUM 3 RAUM 4 AD – Audio VD – Video PWR – Versorgung GND – Erdung DATA – Kommunikation CCTV – CCTV Kamera KEY1/KEY2 – Spannungsregelung HINWEIS: a) Anschluss des Aussenelements mit dem Türöffner Nr. 2 + zusätzliche Außenversorgung b) Anschluss des Türöffners Nr.
- Seite 5 RAUM 1 RAUM 2 RAUM 3 RAUM 4 AD – Audio VD – Video PWR – Versorgung GND – Erdung DATA – Kommunikation CCTV – CCTV Kamera KEY1/KEY2 – Spannungsregelung • die Livebild Aufnahme erfolgt ausschließlich, sobald der Videomonitor mit der CCTV- Kamera verbunden ist. •...
-
Seite 6: Systemkonfiguration
SYSTEMKONFIGURATION Sie können zwischen zwei verschiedenen Konfigurationsvarianten auswählen. • 2 Aussenelemente + 4 Videomonitore + 2 CCTV Kameras pro Videomonitor HAUPTMONITOR TÜR 1 TÜR 2 oder: • 1 Aussenlement + 1 CCTV Kamera + 4 Videomonitore + 2 CCTV Kameras pro Videomonitor HAUPTMONITOR TÜR 1... -
Seite 7: Montage

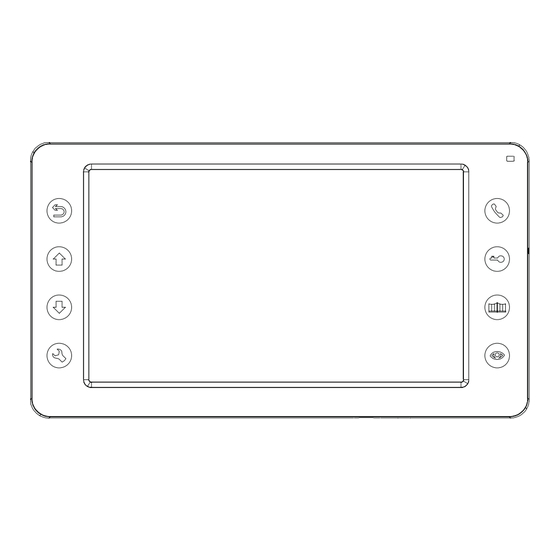

BESCHREIBUNG 1. Menü aufrufen / Bestätigen 2. Auswahltaste (nach unten) 3. Auswahltaste (nach oben) 4. Zurück 5. LCD Display 6. optische Betriebsanzeige (LED) 7. Gespräch tätigen / antworten 8. Entsperren 9. Tor öffnen 10. Vorschau 11. EIN / AUS MONTAGE 1. - Seite 8 KABELSPEZIFIKATION Das System verfügt über zwei Möglichkeiten, den Türöffner auszulösen. Ein vom Aussenelement kommendes Signal öffnet den Türöffner. Ein vom Videomonitor kommendes Signal öffnet den Türöffner. Falls das Signal vom Aussenelement kommt ändert sich die Kabelspezifikation wie folgt: • Verwenden Sie das Kabel YTDY 4 x 0,5, falls die Kabelverbindung zwischen Videomonitor und Aussenelement 30 m unterschreitet.
-
Seite 9: Videoüberwachung / Monitoring
DEM RUFSIGNAL VOM AUSSENELEMENT ANTWORTEN Sobald der Benutzer (Gast) die Klingeltaste drückt, ertönt ein Klingelton . Der Anruf wird auf allen Videomonitoren angezeigt. Auf dem Display erscheint die Mitteilung EINGEHENDER ANRUF. Drücken Sie die Taste , um den Anruf entgegenzunehmen. Das erneute Drücken der Taste bewirkt eine Bildübertragung auf alle restlichen Videomonitore. - Seite 10 INTERCOM FUNKTION Die Intercom Funktion erlaubt es Ihnen, eine Verbindung zu anderen Videomonito- ren herzustellen. Drücken Sie die Taste , um eine Verbindung zum Videomonitor herzustellen. Wählen Sie einen Zielmonitor aus, falls Sie mehr als 2 Videomonitore verbaut haben. Benutzen Sie für die Auswahl des Zielmonitors die Auswahltaste bzw.
-
Seite 11: Systemeinstellungen
SYSTEMEINSTELLUNGEN Drücken Sie die Taste , um die Systemeinstellungen aufzurufen. Funktionen Optionen Bemerkungen Werkseitig eingestellte Sprache: Polnisch SPRACHE (optional: Englisch) Werkseitig eingestellte Signaldauer: SIGNALDAUER 30 Sekunden (10-60 s – je 5 s einstellbar) Werkseitige Einstellungen: 0,7; 01-10 (00): SIGNALLAUTSTÄRKE Stummschaltung Werkseitig ist die Privatfunktion ausgeschaltet. -
Seite 12: Erweiterte Einstellungen
3. Bei Garantieansprüchen wird der Käufer gebeten, die Einkaufstelle aufzusuchen Schreiben mit der Problemschilderung an uns einzusenden bzw. ein Schreiben mit der Problemschilderung an uns einzusenden 4. Die Garantieabwicklung (Geräteersatz, Reperatur, Geldrückerstattung) bestimmt die Firma Zamel 4. Die Garantieabwicklung (Geräteersatz, Reperatur, Geldrückerstattung) bestimmt Sp. z o.o.
