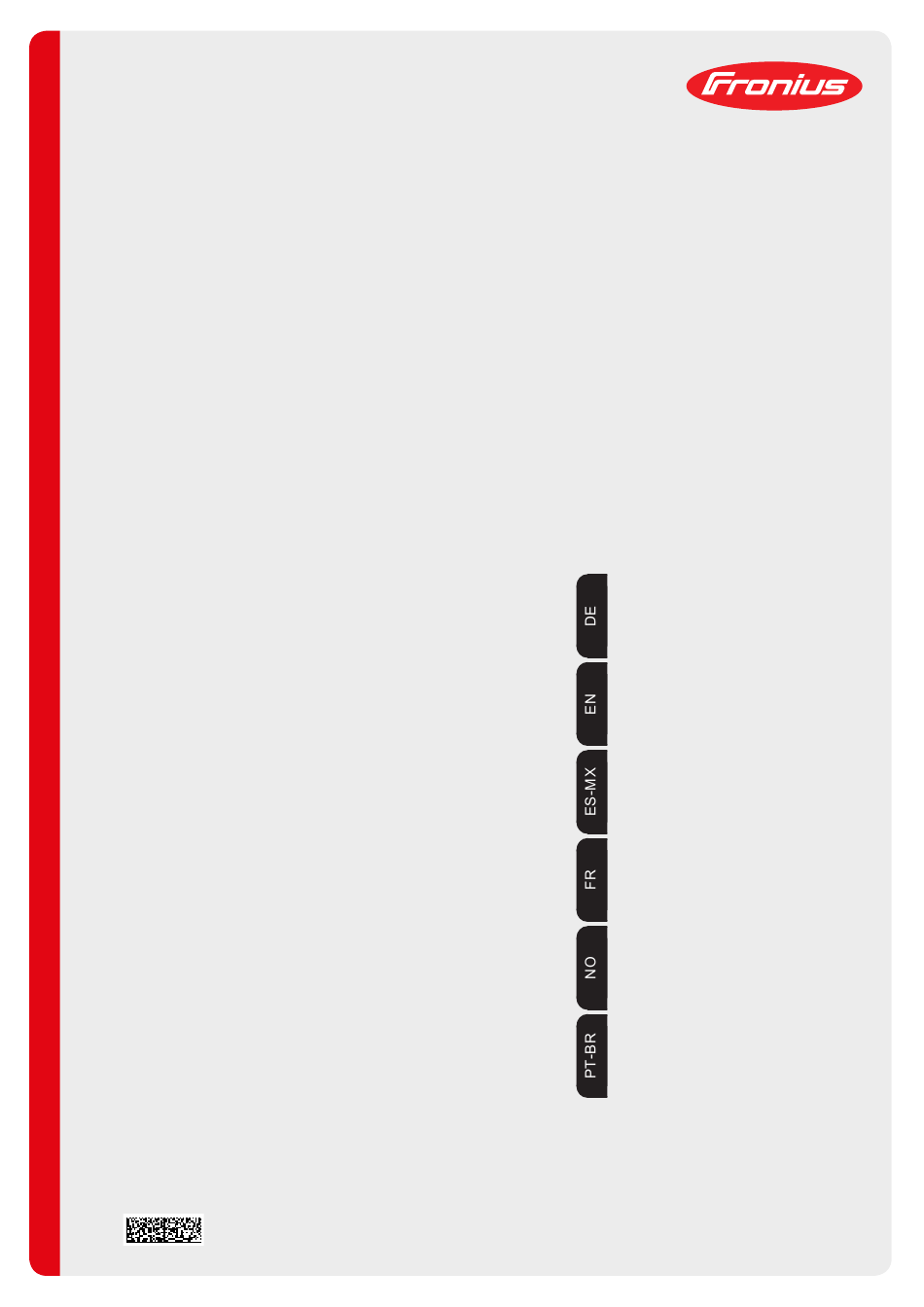

Fronius RC Pedal TIG/BT Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
/ Perfect Charging /
Perfect Welding
RC Pedal TIG /TMC
RC Pedal TIG /BT
42,0410,2345
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
/ Solar Energy
003-05122019
Bedienungsanleitung
Fernbedienung
Operating Instructions
Remote control
Manual de instrucciones
Mando a distancia
Instructions de service
Commande à distance
Bruksanvisning
Fjernbetjening
Manual de instruções
Controle remoto
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Fronius RC Pedal TIG/BT
Inhaltszusammenfassung für Fronius RC Pedal TIG/BT
- Seite 1 Fernbedienung Operating Instructions Remote control Manual de instrucciones Mando a distancia Instructions de service Commande à distance Bruksanvisning Fjernbetjening Manual de instruções Controle remoto 42,0410,2345 003-05122019 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
-
Seite 3: Einleitung
Fronius Produkt. Die vorliegende Anleitung hilft Ihnen, sich mit diesem vertraut zu machen. Indem Sie die Anleitung sorgfältig lesen, lernen Sie die viel- fältigen Möglichkeiten Ihres Fronius Produktes kennen. Nur so können Sie seine Vorteile bestmöglich nutzen. Bitte beachten Sie auch die Sicherheitsvorschriften und sorgen Sie so für mehr Sicherheit am Einsatzort des Produktes. -
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Allgemeines ............................... Gerätekonzept ............................Voraussetzungen ..........................Optionen ............................... Bluetooth trademarks..........................Hinweise zur Funkkennzeichnung ......................Funktionsweise ............................. Technische Daten ..........................Bedienelemente und Anschlüsse....................... RC Pedal TIG /TMC: Bedienelemente und Anschlüsse ............... RC Pedal TIG /BT: Bedienelemente und Anschlüsse ................Inbetriebnahme ............................RC Pedal TIG /TMC: Fernbedienung anschließen ................ -
Seite 7: Allgemeines
Allgemeines Gerätekonzept Die Fernbedienungen RC Pedal TIG /TMC und RC Pedal TIG /BT ermöglichen ein ein- faches Einstellen des Schweißstromes mit- tels Fußpedal. Die Hände bleiben frei, somit ist auch bei ständiger Schweißstrom-Korrektur eine un- gestörte Brennerführung sichergestellt. Bei angeschlossener Fernbedienung oder aufrechter Bluetooth-Verbindung gilt der an der Stromquelle eingestellte Schweißstrom als Maximalstrom. -
Seite 8: Bluetooth Trademarks
® ® Bluetooth trade- Die Wortmarke Bluetooth und die Bluetooth -Logos sind eingetragene Marken und Ei- marks gentum der Bluetooth SIG, Inc. und werden vom Hersteller in Lizenz verwendet. Andere Marken und Handelsbezeichnungen sind Eigentum der jeweiligen Rechteinhaber. Hinweise zur Die Fernbedienung RC Pedal TIG /BT ist mit einem Funkmodul ausgestattet. -
Seite 9: Funktionsweise
Funktionsweise Der Pedalweg entspricht einem kontinuierlichen Erhöhen des Schweißstromes. Pedal nicht betätigt (0 %) Pedal voll durchgetreten (100 %) 100 % ... entspricht dem Minimalstrom der ... entspricht dem an der Stromquelle ein- Stromquelle gestellten Schweißstrom Je nach Einstellung des Setup-Parameters Startstromzeit ergeben sich folgende Bedien- möglichkeiten für die Fernbedienung: Startstromzeit = off Startstrom, Hauptstrom, Absenkstrom und Endstrom sowie die Dauer der Ströme werden... -
Seite 10: Technische Daten
Technische Daten RC Pedal TIG /TMC RC Pedal TIG /BT Versorgungsspannung + 24 V DC 3,0 V DC (2 x 1,5 V AA-Batterie) Verbindung zur Stromquelle TMC-Kabel Bluetooth Bluetooth-Reichweite bis zu 10 m (in gerader Linie, ohne Hin- dernisse und Störungen) Bluetooth-Version BLE 4.0 (Bluetooth Low Energy) -
Seite 11: Bedienelemente Und Anschlüsse
Bedienelemente und Anschlüsse RC Pedal TIG / Pedal TMC: Bedienele- TMC-Kabel mente und An- schlüsse RC Pedal TIG /BT: Bedienelemente und Anschlüsse Pedal Status-LED Leuchtet nach dem Einschalten für 3 Sekunden. Blinkt 4 x, wenn sich die Fernbedienung mit einem Empfänger verbindet. Wird der Verbindungsaufbau unterbrochen, stoppt auch das Blinken. -
Seite 12: Inbetriebnahme
Inbetriebnahme RC Pedal TIG / Nur bei WIG-Anwendungen: TMC: Fernbedie- Steuerstecker des WIG-Schweißbrenners vom TMC-Anschluss der Stromquelle ab- nung anschließen stecken Bei angeschlossener Fernbedienung wird das Fernbedienungssymbol in der Statuszeile der Stromquelle angezeigt. Die Betriebsarten 2-Takt, 4-Takt und Punktieren können nicht mehr ausgewählt werden. RC Pedal TIG /BT: Fernbedienung an der Unterseite einschalten Fernbedienung... -
Seite 13: Schweißstrom Einstellen Und Schweißen
Schweißstrom WARNUNG! einstellen und Schweißen Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. ► Die beschriebenen Funktionen erst anwenden, wenn die Bedienungsanleitung der Fernbedienung sowie die Bedienungsanleitungen der Stromquelle und aller anderen Systemkomponenten vollständig gelesen und verstanden wurden. WICHTIG! Bei angeschlossener Fernbedienung oder aufrechter Bluetooth-Verbindung steht der an der Stromquelle eingestellte Schweißstrom nur bei voll durchgetretenem Pe- dal zur Verfügung. -
Seite 14: Rc Pedal Tig /Bt: Batterie Wechseln
RC Pedal TIG /BT: Batterie wechseln Anzeichen für lee- Die Status-LED leuchtet nach dem Einschalten nicht oder weniger als 3 Sekunden. re Batterien An der Stromquelle wird neben dem Bluetooth-Teilnehmer ein Batteriesymbol mit dem ak- tuellen Entladezustand der Batterien angezeigt. RC Pedal TIG /BT: Batterie wechseln... - Seite 88 FRONIUS INTERNATIONAL GMBH Froniusstraße 1, A-4643 Pettenbach, Austria E-Mail: sales@fronius.com www.fronius.com Under www.fronius.com/contact you will find the addresses of all Fronius Sales & Service Partners and locations...
