Die Berechnungen (auch im Mengengerüst-Tool) beziehen sich immer auf die
Kapazität Cs'.
Für ungeschirmte Kabel gilt:
Cs' = Cp'
Für geschirmte Kabel gilt:
Cs' = 1,8 * Cp' (Faustformel, falls nur Cp' bekannt ist, aber nicht Cs')
Kabelkapazität bestimmen
Für die Bestimmung der Kabelkapazität sind folgende Kabellängen zu addieren:
● Gesamte Looplänge
● Länge aller Stichleitungen
● Länge aller Kabel zu allen externen Alarmindikatoren
● Länge aller Kabel zu externen Beschaltungen (z. B. Brandfallsteuerungen)
LOOPxA
LOOPxB

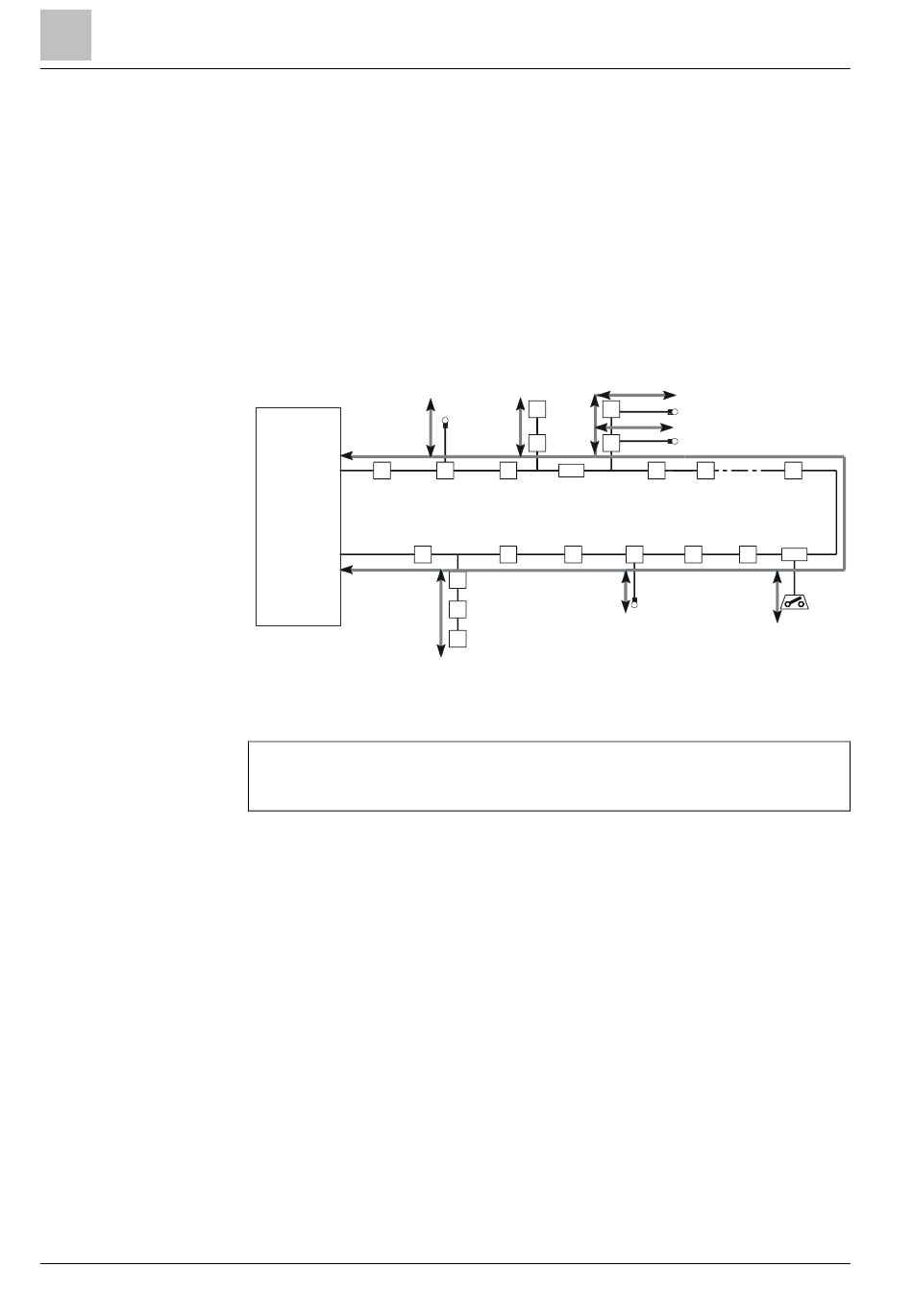

Abb. 20: Relevante Kabellängen zur Bestimmung der Kapazität
Berechnung der Kabelkapazität (Cs)
Cs = l * Cs'
Cs Kabelkapazität [nF]
l Gesamte Kabellänge [km]
Cs' Kabelkapazität pro km [nF/km]
max. C
