III
Diagramm 1 CM-ASS/CM-ASN
1
A1/A2
Asym.
3
U
Nenn
2
Asym.
Pegel
L1, L2, L3
15/18
4
15/16
25/28
5
25/26
Arbeitsweise
Das CM-ASS/CM-ASN überwacht Drehstromnetze auf Asymmetrie der Phasen, Phasenfolge und Phasenausfall auch bei 95%iger Regenerierung
dieser Phase. Tritt einer der oben genannten Fehler auf, fällt Ausgangsrelais ab, beim CM-ASN zeigen die LED's die Fehlerart an. Bei Symmetrie
und richtiger Phasenfolge (Drehfeld rechtsdrehend) ist das Ausgangsrelais angezogen. Übersteigt die Asymmetrie die einstellbare Schalt-
schwelle für die zulässige Asymmetrie (5-15 %), fällt das Ausgangsrelais ab.
Beim CM-ASN kann für die Funktion Asymmetrie der Phasen eine Ansprechverzögerung von 0,1 bis 10 s mit einem Potentiometer eingestellt
werden, beim CM-ASS wirkt eine fest eingestellte Verzögerung von 500 ms, somit können kurze Asymmetrien, beispielsweise beim Anlaufen
von Motoren, unwirksam gemacht werden.
Bei zweiphasig weiterlaufenden Motoren kann unter Umständen soviel Rückspannung erzeugt werden (> 95 %), dass das Ausgangsrelais trotz
Ausfall einer Phase nicht abfallen kann.
III

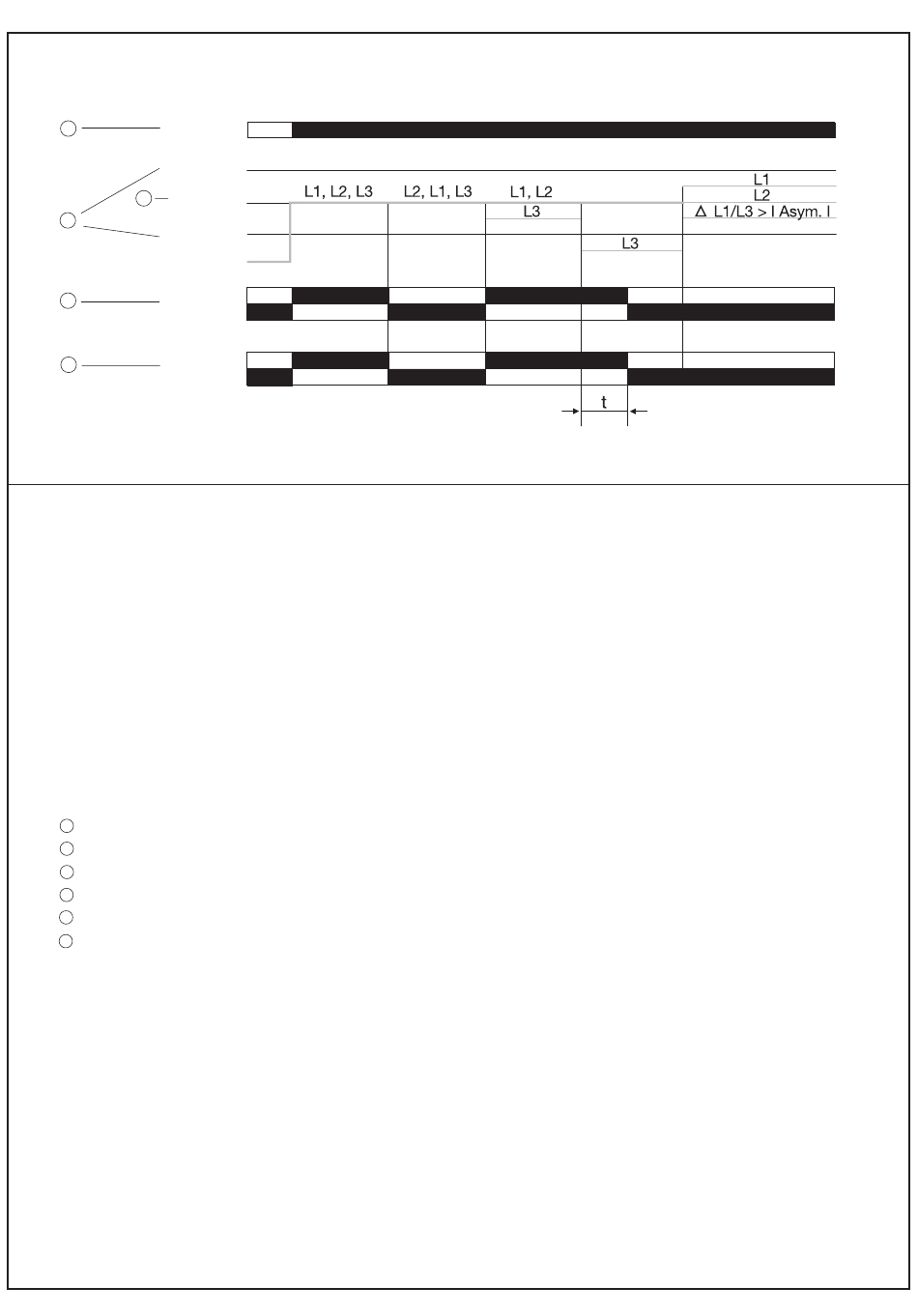

Funktionsdiagramm
1
= Versorgungsspannung A1/A2 nur CM-ASN
2
= Einstellbare Asymmetrieschwelle
3
= Überwachungsspannung L1, L2, L3 bei CM-ASS auch Versorgungsspannung
4
= Arbeitskontakt 1
5
= Arbeitskontakt 2 nur CM-ASN
= t = Verzögerungszeit nur bei Asymmetrie wirksam
6
CM-ASS 500 ms festeingestellt
CM-ASN 0,1 bis 10 s über Potentiometer einstellbar
Detaillierte technische Angaben siehe Katalog.
