SEA GATE 1 DG R2BF Handbuch Seite 3

FUNKMODUL RF FIX
(CNS)
Empfänger-
anschluss
RF FIX
(Erhältlich ab
Hardware
Revision
R2)
1 2 3 4 5 6
ANT COM START PEDST STOP COM PH1 PH2 EDGE 24VAUX COM
CN1
1 2 3 4 5 6
ANT COM START PEDST STOP COM PH1 PH2 EDGE 24VAUX COM
Die in diesem Handbuch beschriebenen Funktionen stehen ab der, mit dem Jolly 3 kompatiblen
Revision 03.00 zur Verfügung

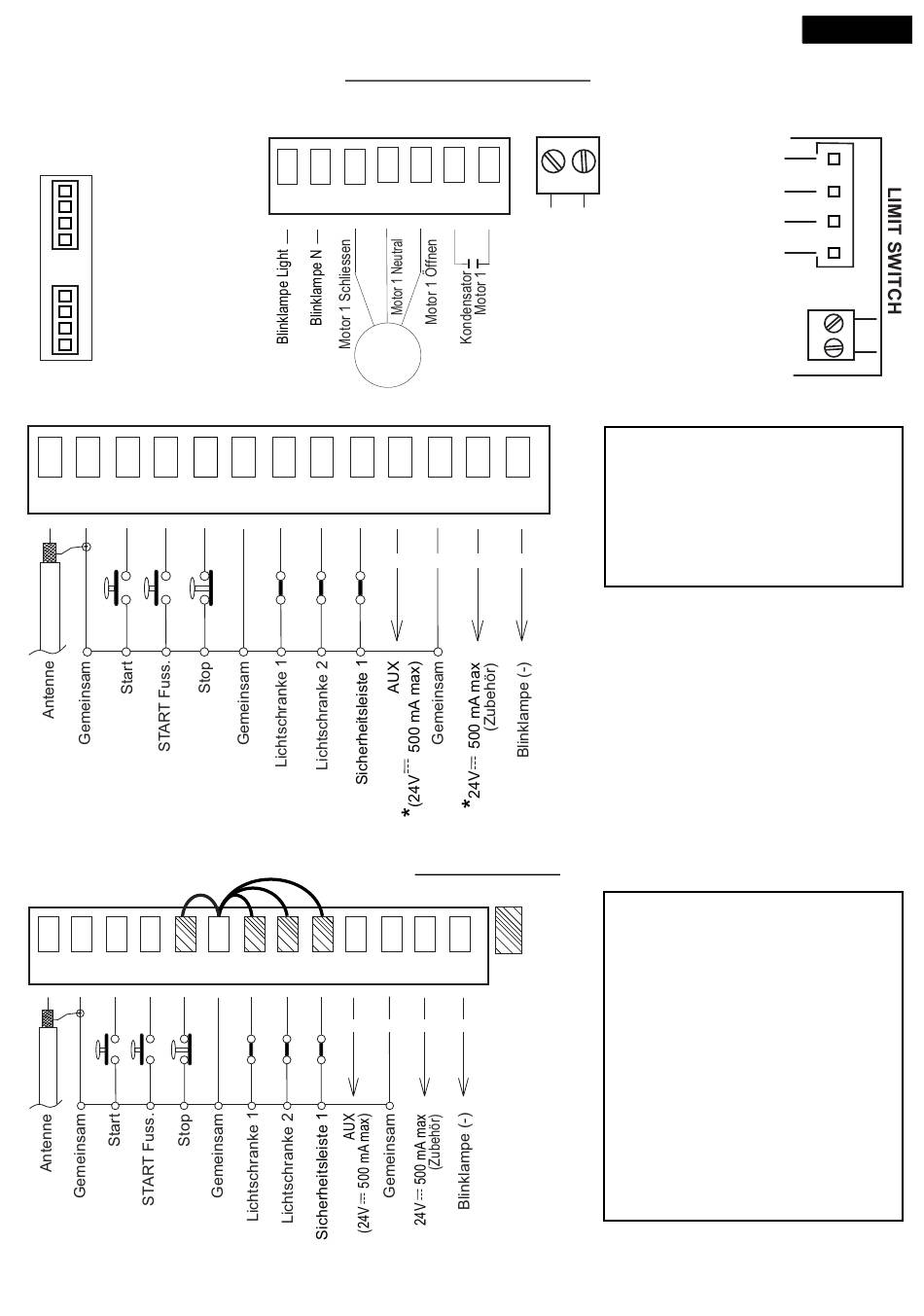

VERBINDUNGEN
CN2
14 15 16 17 18 19 20
LIGHT LIGHTN MCL MN MOP CAPACITOR
M1
CN1
7 8 9 10 11 12 13
+
JUMPERS
7 8 9 10 11 12 13
24V(FL)
-
+
CN4
*
24Vac
Max 150 mA
24V(FL) (FL)-
- -
+
Optional
(FL)-
-
+
*
24V (Rot)
Endschalter Schlie.1 (gelb)
Endschalter Öffn.1 (Grün)
Gemeinsam (weiß)
Endschalter Schlie.1 (gelb)
Endschalter Öffn.1 (Grün)
*
Die angegebene maximale
Last von 500 mA bezieht sich
auf die maximale Last, die auf
alle 24 V Ausgänge verteilt ist,
einschließlich der Absorption
des Empfängers an Bord
ACHTUNG:
Die Steuerung ist mit der
automatischen Erkennung der
nicht verwendeten N.C.
Eingänge ausgestattet
(Lichtschranken, Stopp-und
Endschalter). Die von der
Selbsprogram-mierung
ausgeschlossenen Eingänge
können im Menü
"Eingänge prüfen" wieder
hergestellt werden, ohne die
Programmierung wiederholen
zu müssen
Deutsch
CN6
1
CN7
