3. Einbauen des internen Laufwerks
B A

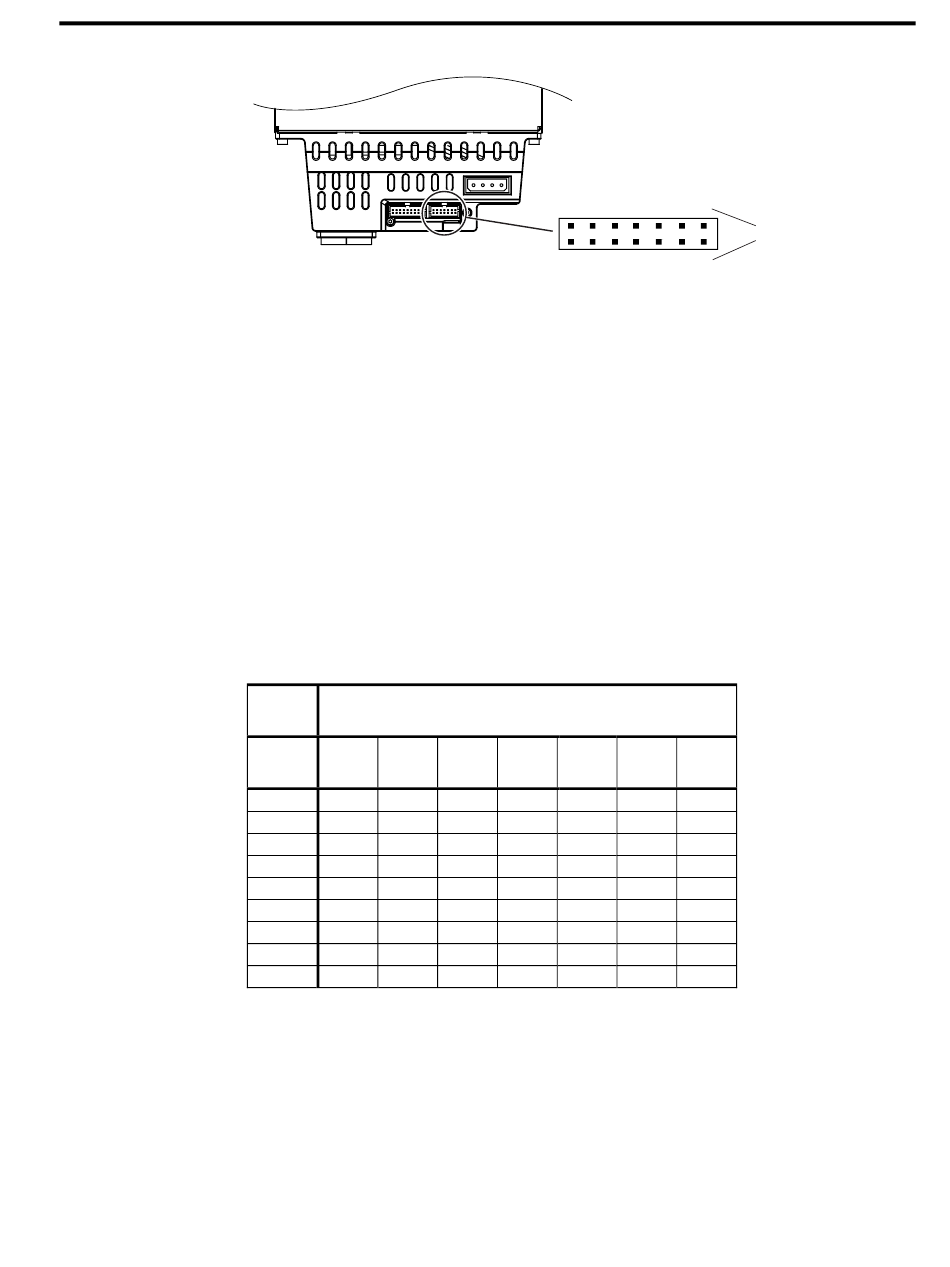

Abbildung 8: Steckbrücken-Pins für die zugewiesene Schleifen-ID auf dem internen
Viper 200-FC-Laufwerk
Sie können die vom Laufwerk verwendete feste Adresse auswählen, indem Sie
Steckbrücken auf die entsprechenden Steckbrücken-Pins für die zugewiesene
Schleifen-ID stecken. Die sieben Steckbrücken-Gruppen stehen für sieben
Binärzahlen, wobei der kleinste Binärwert (2^0) auf der linken (Pins 13-14) und der
höchste Binärwert (2^6) auf der rechten (Pins 1-2) Seite ist. Wenn eine Steckbrücke
auf eine Gruppe Pins gesteckt wird (ON), wird für dieses Bit eine „1" festgelegt.
Wenn auf eine Gruppe Pins keine Steckbrücke gesteckt wird, wird für dieses Bit
eine „0" festgelegt.
Die zugewiesene Schleifen-ID kann zwischen 0 und 125 (7EH) liegen. Das
Viper 200-FC-Laufwerk wird ohne Steckbrücken (ID = 0000000) ausgeliefert.
Die unten stehende Tabelle verdeutlicht das zur ID-Vergabe verwendete System.
„ON" bedeutet, dass auf den angegebenen Pins eine Steckbrücke angebracht
wurde. Bei Pins, auf denen sich keine Steckbrücke befindet, sind die Tabellenzellen
leer.
Steckbrücken-Pins (bei leeren Zellen keine
Schlei
13-14
11-12
fen-ID
0
1
ON
2
ON
3
ON
ON
4
5
ON
6
ON
....
125
ON
ON
Hinweis: Wenn Sie eine ungültige ID (7FH oder 7EH) einstellen, nimmt das
Laufwerk nicht an der LIHA-Phase teil, sondern versucht stattdessen,
während der LISA-Phase (Vergabe variabler Adressen) der LIP eine
Adresse zu erhalten.
Interne Viper 200-Laufwerke können wahlweise horizontal oder vertikal (mit der
linken Seite nach oben) eingebaut werden (siehe Abbildung 9). Der Neigungswinkel
des Laufwerks sollte bei vertikalem Einbau maximal 5 Grad und bei horizontalem
Steckbrücken-Pins für
die zugewiesene Schleifen-ID
13 11 9 7
14 12 10 8
Steckbrücke)
9-10
7-8
5-6
ON
ON
ON
ON
ON
ON
5
3
1
Pins
6
4
2
3-4
1-2
ON
