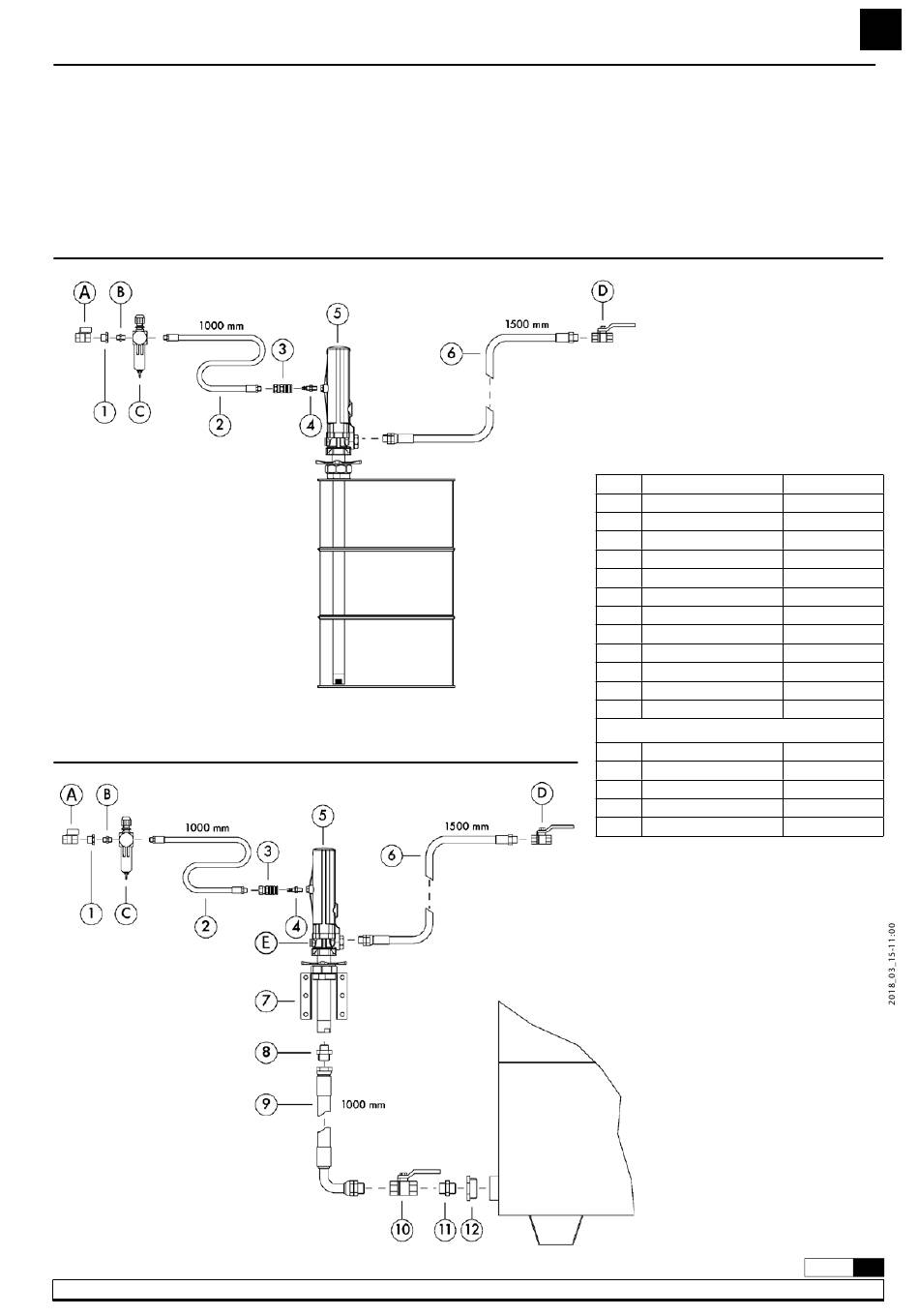

INSTALLATIONSBEISPIEL
Bilder 3a (Wandmontage) und 3b (Fassmontage) zeigen den Anschluss
mit allen empfohlenen Teilen, die für eine einwandfreie Funktion
erforderlich sind.
FASSMONTAGE
Fig. 3a
WANDMONTAGE
Fig. 3b
SAMOA Industrial, S.A. · Pol. Ind. Porceyo, I-14 · Camino del Fontán, 831 · 33392 - Gijón - Spain · Tel.: +34 985 381 488 · www.samoaindustrial.com
ACHTUNG: der Luftdruck muss zwischen 3 und 10 bar betragen, ideal
ist ein Druck von 6 bar. Es ist ratsam, ein Absperrventil einzubauen,
damit die Luftzufuhr jederzeit abgestellt werden kann, insbesondere bei
Arbeitsschluss.
(Ist die Luftzufuhr nicht geschlossen, kann es bei einem Leck im
Öl-kreislauf um automatischen Start der Pumpe und zur völligen
Entleerung der Gebinde kommen).
Pos.
1
Nippel
2
Luftschlauch
3
Luftkupplung
4
Luftnippel
5
Pumpe
6
Abgabeschlauch
7
Wandkonsole
8
Nippel
9
Saugleitung
10
Kugelhahn
11
Nippel
12
Nippel
A
Luftventil
B
Liftnippel
C
Druckregler/Filter
D
Absperrventil
E
Sicherheitsventil
WANDMONTAGE
Art. nr.
945516
246010
253114
259014
353110
362101
360102
945552
362400
950306
945555
945565
En option
950319
239000
240500
950300
609007
R. 03/18 835 807
DE
17
