Truma DKC 2 Einbauanweisung

Dachkamin DKC 2
A
Trumatic C (EH)
Combi 4 (E), Combi 6 (E)
Verwendungszweck
Dachkamin DKC 2 für die Flüssiggasheizungen Trumatic C (EH),
Combi 4 (E) und Combi 6 (E).
Einbauanweisung
Platzwahl
Dachkamin an einer möglichst geraden Fläche montieren, die allseitig
vom Wind umströmt werden kann.
Der Kamin muss so platziert sein, dass ein Eindringen von
Abgasen in den Innenraum nicht möglich ist.

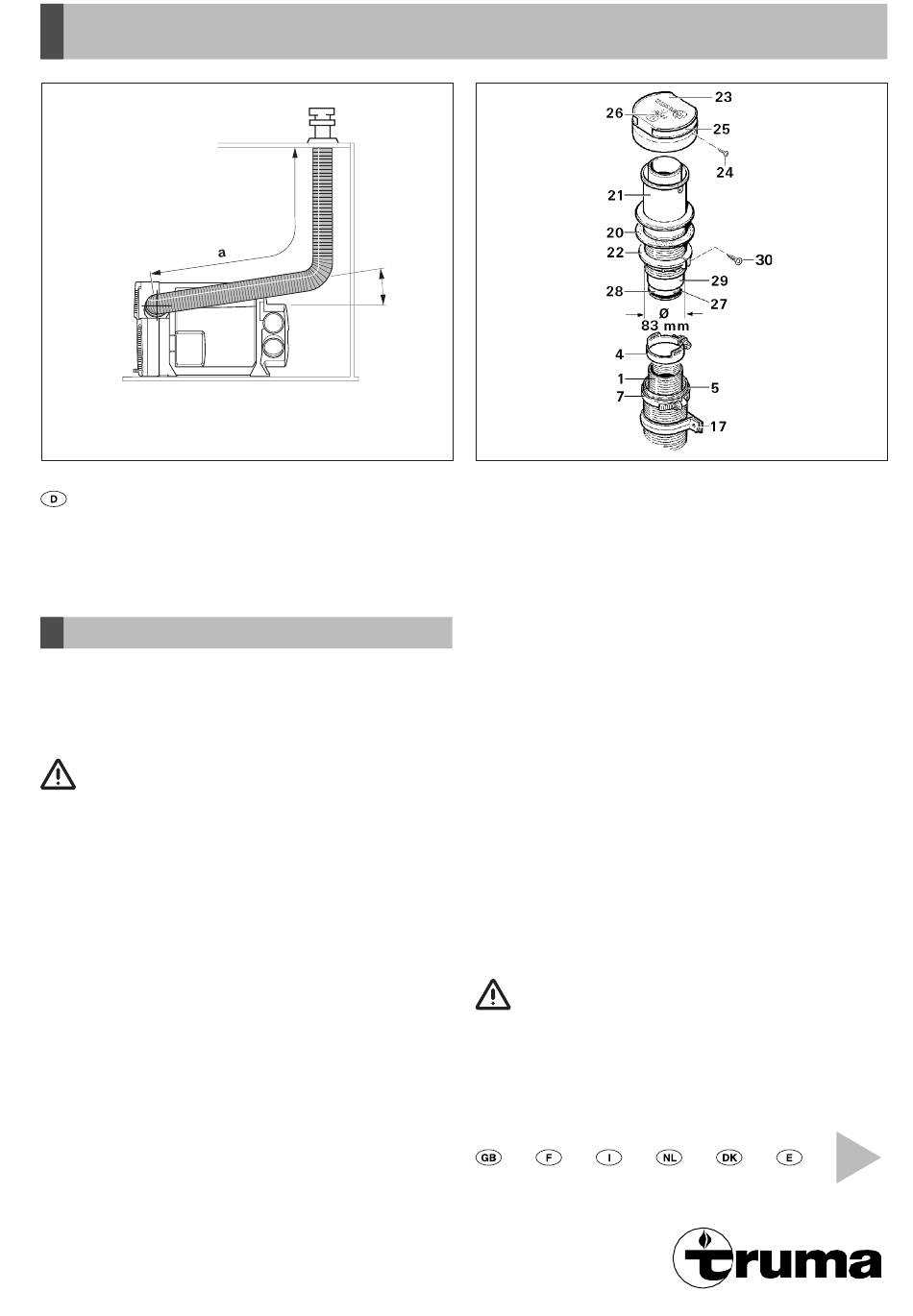

Abgasführung
Das Abgas-Doppelrohr stetig steigend verlegen, damit sich kein
Wassersack bilden kann.
Zulässige Rohrlängen
Die Längenangaben beziehen sich auf das Verbrennungsluft-
Zuführungsrohr.
Die Rohre so ablängen, dass diese beim Einbau aus der Bohrung
für den Kamin herausragen. Das Abgasrohr (1) muss um ca. 15 cm
– 20 cm, bei Trumatic C (EH) ca. 10 cm länger als das Verbrennungs-
luft-Zuführungsrohr (5) sein. Dadurch wird eine Dehnung und Zugbe-
lastung des Abgasrohres vermieden.
Truma Gerätetechnik
GmbH & Co. KG
Wernher-von-Braun-Straße 12
85640 Putzbrunn
a ≤ 230 cm
a 190 – 300 cm
Service
Telefon +49 (0)89 4617-2142
Telefax +49 (0)89 4617-2159
B
Montage des Dachkamins
Öffnung Ø 83 mm in einem Mittelabstand von mindestens 65 mm zu
seitlichen Wänden bohren (bei Hohlräumen im Bereich der Kaminboh-
rung mit Holz ausfüttern). Abdichtung erfolgt mit beigelegter Gummi-
dichtung (20) ohne weitere Dichtmittel.
Gummidichtung (20) auf das Kaminteil (21) schieben. Kamin von oben
durch das Dach stecken und innen mit Schraubring (22) festziehen.
Anschließend Schraubring (22) mit Schraube (30) sichern.
Kamindach (23) aufstecken und mit 2 Schrauben (24) sichern.
Die Abgasöffnungen (25) müssen quer zur Fahrtrichtung liegen, der
Pfeil (26) zeigt in Fahrtrichtung!
Schelle (7) über das Abgas-Doppelrohr schieben.
Abgasrohr (1) am Ende zusammenstauchen, so dass – auf ca. 2 cm –
Windung an Windung liegt.
Schelle (4) auf den Stutzen (28) schieben und einhängen. Abgasrohr (1)
über den O-Ring (27) und unter die Schelle (4) schieben, Schelle (4)
festschrauben.
Verbrennungsluft-Zuführungsrohr (5) auf den Stutzen (29) schieben
und mit der Schelle (7) befestigen.
Abgas-Doppelrohr mit mindestens 3 Schellen ZRS (17) an der Wand
befestigen.
Nach jeder Demontage muss ein neuer O-Ring montiert
werden.
