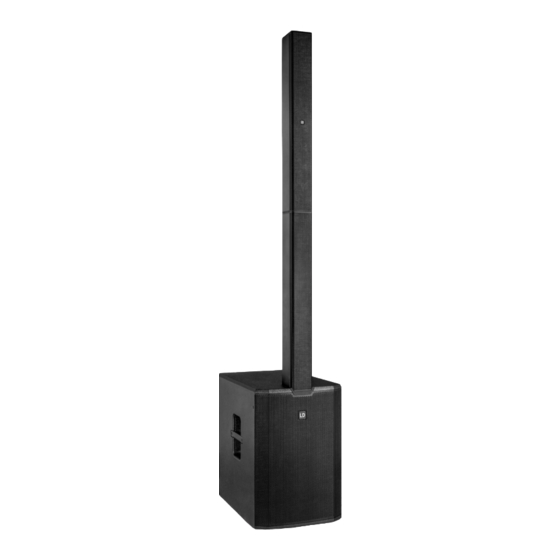

- Seite 1 USER´S MANUAL BEDIENUNGSANLEITUNG MANUEL D´UTILISATION MANUAL DE USUARIO INSTRUKCJA OBSŁUGI MANUALE D´USO MAUI 44 G2 ® PROFESSIONAL COLUMN PA SYSTEM LDMAUI44G2 SUBWOOFER EXTENSION LDMAUI44G2SUB...
-
Seite 2: Inhaltsverzeichnis
CONTENTS / INHALTSVERZEICHNIS / CONTENU / CONTENIDO / TREŚĆ / CONTENUTO ESPAÑOL ENGLISH MEDIDAS DE SEGURIDAD SAFETY INFORMATION INTRODUCCIÓN INTRODUCTION MONTAJE, CONEXIÓN Y PUESTA EN MARCHA ASSEMBLY, CONNECTION AND OPERATION CONEXIONES, ELEMENTOS DE MANEJO Y ELEMENTOS DE VISUALIZACIÓN 42 CONNECTIONS, OPERATING AND DISPLAY ELEMENTS EJEMPLOS DE CABLEADO WIRING EXAMPLES ACCESORIOS OPCIONALES... -
Seite 15: Deutsch
Dieses Gerät wurde unter hohen Qualitätsanforderungen entwickelt und gefertigt, um viele Jahre einen reibungslosen Betrieb zu gewährleisten. Dafür steht LD Systems mit seinem Namen und der langjährigen Erfahrung als Hersteller hochwertiger Audioprodukte. Bitte lesen Sie diese Bedie- nungsanleitung sorgfältig, damit Sie Ihr neues Produkt von LD Systems schnell optimal einsetzen können. -
Seite 16: Einleitung
DSP-gesteuerte Endstufen und einen über das gesamte Frequenzspektrum ausgewogenen Klang. Die digitale Signalbearbeitung des LD LECC DSP umfasst Funktionen wie Frequenzweiche, Equalizer, Kompressor und Limiter, und ist speziell auf das MAUI 44 G2 PA-System abgestimmt, um jeder- zeit eine optimale Audio-Leistung zur Verfügung zu stellen. -
Seite 17: Aufbau, Anschluss Und Inbetriebnahme
AUFBAU, ANSCHLUSS UND INBETRIEBNAHME ALLGEMEINE HINWEISE Sowohl der Subwoofer des LD Systems MAUI 44 G2 PA-Systems, als auch die optional erhältliche Subwoofer-Erweiterung MAUI 44 G2 SUB müssen vor der Inbetriebnahme auf ebener Fläche auf ihre Gummifüße gestellt werden. Betreiben Sie das System niemals auf einem Rollwagen, da die Gefahr besteht, dass sich das gesamte System unkontrolliert in Bewegung setzt. -
Seite 18: Anschlüsse, Bedien- Und Anzeigeelemente
ANSCHLÜSSE, BEDIEN- UND ANZEIGEELEMENTE Symmetrischer Stereo Line-Eingang mit zwei weiblichen 3-Pol XLR-Buchsen zum Anschließen eines Zuspielgeräts (z.B. Mischpult). Ein anliegendes Stereo-Signal wird intern Mono summiert. MAIN Pegelsteller für die Gesamtlautstärke. Die Subwooferlautstärke wird entsprechend der Voreinstellung am Pegelsteller SUB mitgeregelt. Bei der Verwendung des Subwoofers als Subwoofer-Erweiterung ist der Pegelsteller deaktiviert und das Anzeigefeld MAIN erloschen. - Seite 19 System, das linke System wird dabei automatisch zur Master-Einheit. Entkoppeln Sie beim rechten MAUI 44 G2 System alle bestehenden Bluetooth- Verbindungen (HOLD TO LINK und STEREO LINK gleichzeitig für circa 2 Sekunden drücken). Koppeln Sie nun das rechte MAUI 44 G2 System mit der Master-Einheit, indem Sie bei beiden Geräten innerhalb von 30 Sekunden den STEREO LINK-Taster für circa 3 Sekunden drücken, das rechte System...
-
Seite 20: Power Input
Hinweis: Die Cardioid Subwoofer Funktion ist nur verfügbar, wenn Lautsprechersäulen nicht mit dem MAUI 44 G2 Subwoofer verbunden sind. MAIN / SLAVE-Betrieb: Die optional erhältliche Subwoofer-Erweiterung MAUI 44 G2 SUB kann auf zwei Arten zusammen mit dem MAUI 44 G2 PA- System verwendet werden. -
Seite 21: Verkabelungsbeispiele
POWER Ein- / Ausschalter für die Spannungszufuhr des Geräts. Eine sichere allpolige Trennung vom Stromnetz wird nur durch Ziehen des Netzsteckers erreicht. VERKABELUNGSBEISPIELE Beispiel für die Mono-Betriebsart... - Seite 22 Beispiel für die Stereo-Betriebsart Master-Einheit Slave-Einheit Gleiche Einstellungen wie Master-Einheit...
- Seite 23 Subwoofer-Erweiterung (Cardioid-Setup)
-
Seite 24: Optionales Zubehör
OPTIONALES ZUBEHÖR LDMAUI44G2SUB Subwoofer-Erweiterung LDM44G2CB Rollenbrett für Subwoofer LDM44G2SUBPC Transporthülle für Subwoofer LDM44G2SATBAG Transporttasche für Säule TECHNISCHE DATEN Modellbezeichnung: LDMAUI44G2 Produktart PA Komplettsysteme aktiv Farbe schwarz Max. SPL (Peak) 132 dB Frequenzgang 37 - 20000 Hz Abstrahlwinkel (H x V) 120 x 25 °... - Seite 25 Breite Mid/Hi-System 103 mm Höhe Mid/Hi-System 1621 mm Tiefe Mid/Hi-System 135 mm Gewicht Mid/Hi-System 11,2 kg Verstärkermodul (im Subwoofer integriert) Verstärker Class D Systemleistung (RMS) 1500 W Schutzschaltungen Kurzschluss, Multiband Limiter, Schutz vor Gleichstrom, Schutz vor Überhitzung Kühlung Konvektion Bedienelemente Bluetooth HOLD TO LINK-Taste, Bluetooth STEREO LINK-Taste, Cardioid On/Off, Main Level, Power On/Off, Sub Level Anzeigeelemente...
-
Seite 26: Herstellererklärungen
HERSTELLERERKLÄRUNGEN HERSTELLERGARANTIE & HAFTUNGSBESCHRÄNKUNG Unsere aktuellen Garantiebedingungen und Haftungsbeschränkung finden Sie unter: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS- DECLARATIONS_LD_SYSTEMS.pdf. Im Service Fall wenden Sie sich bitte an Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / E-Mail Info@adamhall.com / +49 (0)6081 / 9419-0. KORREKTE ENTSORGUNG DIESES PRODUKTS (Gültig in der Europäischen Union und anderen europäischen Ländern mit Mülltrennung) Dieses Symbol auf dem Produkt oder dazugehörigen Dokumenten weist darauf hin, dass das Gerät am Ende der Produktlebenszeit nicht zusammen mit dem normalen Hausmüll entsorgt werden darf, um Umwelt- oder Personenschäden durch unkontrollierte Abfallentsorgung zu vermeiden. - Seite 76 LD-SYSTEMS.COM Adam Hall GmbH | Adam-Hall-Str. 1 | 61267 Neu-Anspach | Germany Phone: +49 6081 9419-0 | adamhall.com REV: 01...
