Istruzioni per l'installatore

Installazione
I
Le presenti istruzioni sono rivolte all'iizstallatore
qualificato quale guida all'installazione, regolazione e
manutenzione secondo le leggi e le normative in vigore.
Gli interventi devono sempre essere effettuati ad
apparecchiatum disinserita elettricamente.
Posizionamento (Fig. 4-4a)
L'apparecchio è previsto per essere incassato in un piano
di lavoro come illustrato nell'apposita figura. Predisporre
su tutto il perimetro del piano il sigillante a corredo.

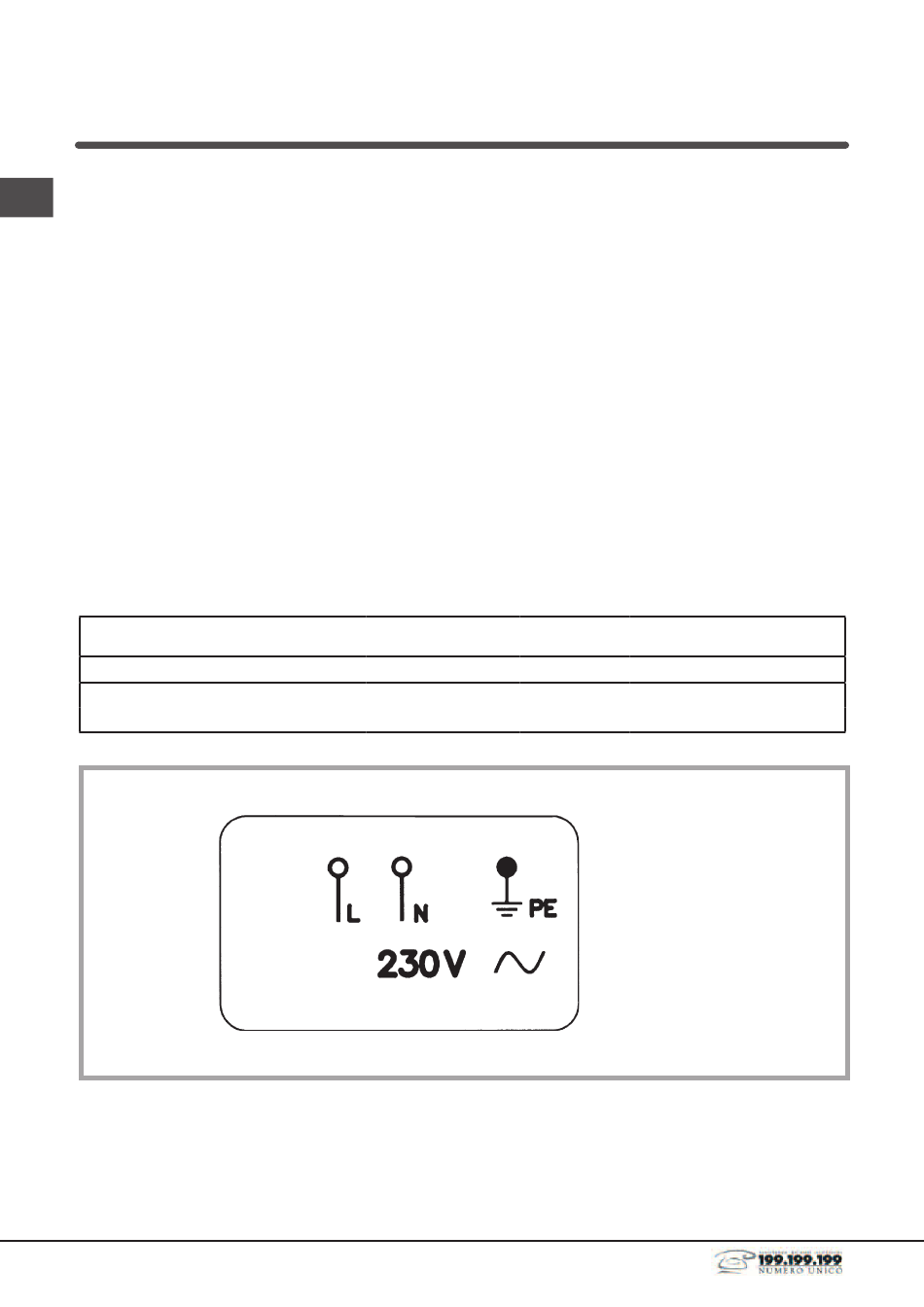

Collegamento elettrico (Fig. 5)
Prima di effettuare l'allacciamento elettrico accertarsi che:
- le caratteristiche dell'impianto siano tali da soddisfare quanto
indicato sulla targa matricola applicata sul fondo del piano;
- che l'impianto sia munito di un ejjfcace collegamento di
terru secondo le norme e le disposizioni di legge in vigore.
V
monocircuito radiante
~ 230 V
monocircuito radiante
6
ELEMENTI RISCALDANTI
TIPO
La messa a terra è obbligatoria a termini di legge.
Nel caso che l'apparecchiatura non sia munita di cavo e/o di relativa
spina utilizzare materiale idoneo per l'assorbimento indicato in targa
matricola e per la temperatura di lavoro. Il cavo in nessun punto dovrà
raggiungere una temperatura superiore di 50°C a quella ambiente.
Per il collegamento diretto alla rete è necessario interporre
un interruttore omnipolare dimensionato per il carico di
targa che assicuri la sconnessione della rete con
una distanza di apertura dei contatti che consenta la
disconnessione completa nelle condizioni della categoria di
sovratensione III, conformemente alle regole di installazione
(il cavo di terra giallo/verde non deve essere interrotto).
La presa o I'interruttore omnipolare devono essere
facilmente raggiungibili con l'apparecchiatura installata.
N.B.: -Il costruttore declina ogni responsabilita nel caso
che quanto sopra e le usuali normie antifurtunistiche
non vengano rispettate.
Se il cavo di alimentazione è danneggiato, esso deve
essere sostituito dal costruttore o dal suo servizio
assistenza tecnica o comunque da una persona con
qualifica similare, in modo da prevenire ogni rischio.
W
Ø 145 1200
Ø 180 - Ø 195 1700-1900
REGOLAZIONE
regolatore d'energia
regolatore d'energia
H05RR-F3x1.5
0+11
0+11
Fig.5
