Anleitungen für den Installateur
Installation
DE
Die
angegebenen
zugelassenen Installateur als Richtlinie für die Installation,
Regelung und lnstandhaltung, gemaß den geltenden
Gesetzen und Normen, gerichtet. Die Eingriffe dürfen nur
bei ausgeschaltetem Apparat vorgenommen werden.
Aufstellung (Abb. 4-4a)
Der Apparat ist für den Einbau in eine Arbeitsplatte
vorgesehen. Siehe Abbildung. Auf den ganzen Perimeter
der Platte die mitgelieferte Dichtmasse verteilen.

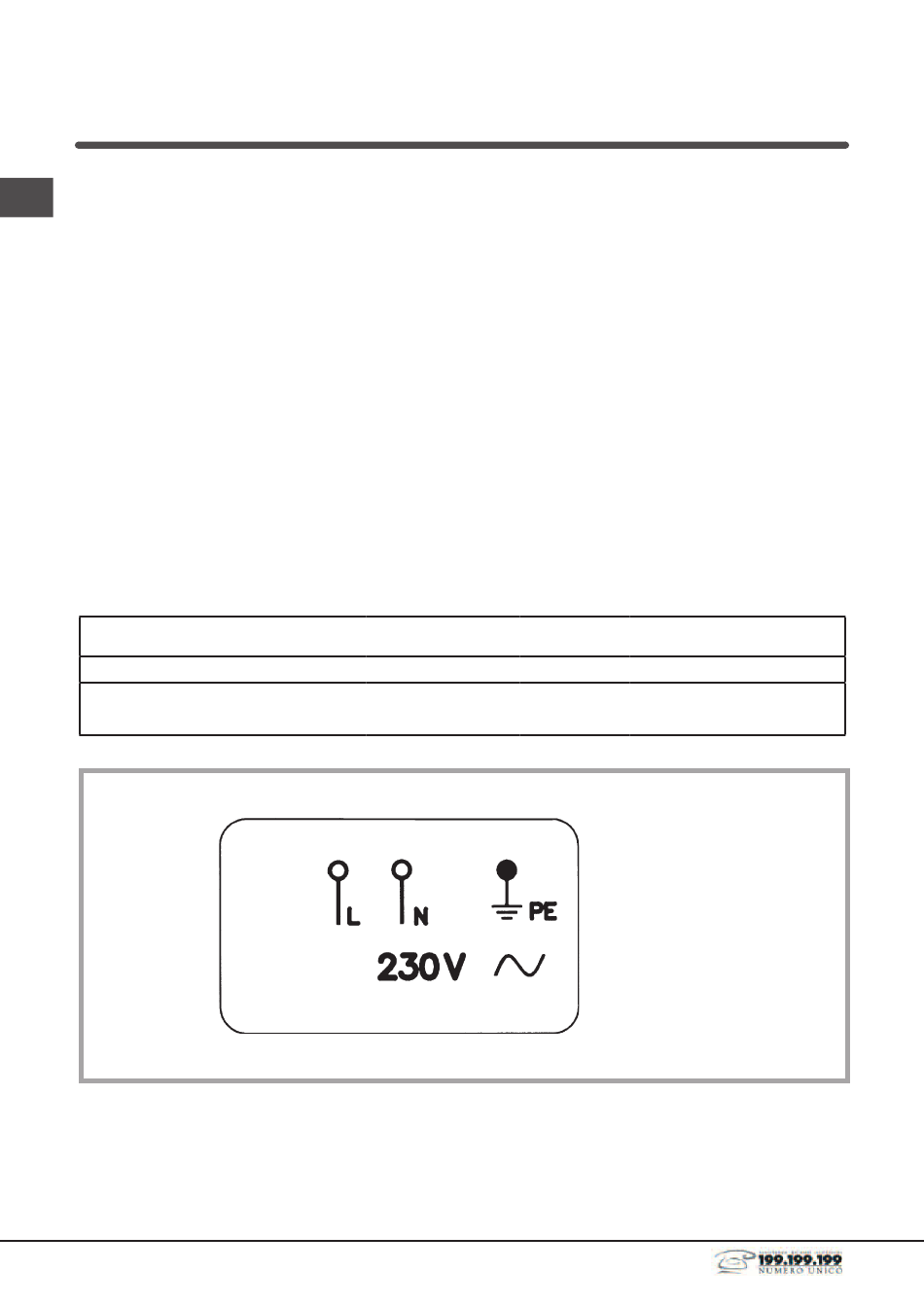

Elektrischer Anschluß (Abb. 5)
Vor dem Anschluß an das elektrische Netz sich davon überzeugen, daß:
- die Eigenschaften der Anlage mit denen auf dem unter der
Ofenplatte angebrachten Leistungsschild übereinstimmen;
- die Anlage mit einem wirksamen Erdanschluß gemäß den
geltenden Normen und Gesetzbestimmungen versehen ist.
V
Einzel-Strahlungskreis
~ 230 V
Einzel-Strahlungskreis
24
Anweisungen
sind
an
HEIZELEMENTE
TYP
Der Erdanschluß ist gemäß Gesetz verbindlich.
Falls der Apparat nicht mit einem Kabel und/oder mit einem
den
entsprechenden Stecker ausgerüstet ist, muß gleichwertiges Material
zur Stromentnahme, wie auf dem Leistungsschild angegeben,
und für die Arbeitstemperatur verwendet werden. Für den direkten
Netzanschluss muss ein allpoliger Schalter zwischengelegt werden,
der fur die auf dem Typenschild angegebene Last bemessen ist, und
der die Trennung vom Netz mit einer Kontaktweite gewährleistet, die
gemäß den Installationsnormen die vollständige Abschaltung bei
Überspannung der Kategorie III ermöglicht (das gelb/grüne Erdkabel
darf nicht unterbrochen werden). Die Steckdose oder der allpolige
Schalter mussen bei dem installierten Apparat leicht zuerreichen
sein.
N.B.: - Der Hersteller lehnt jede Verantworhmg ab
falls oben genannte Ausführungen und die üblichen
Unfailnormen nicht eingehalten werden.
Falls das Netzkabel beschädigt ist, muss es durch den
Hersteller oder seinen technischen Kundendienst
oder in jedem Fall durch eine entsprechend
qualifizierte Fachkraft ersetzt werden, um jedes
Risiko auszuschließen.
W
Ø 145
1200
Ø 180 - Ø 195
1700-1900
EINSTELLUNG
Energieregler
Energieregler
H05RR-F3x1.5
0+11
0+11
Abb.5
