SYSCON7
7 Ausgang 3
6 Vcc
5 Ausgang 5
4 Ausgang 6
3 Ausgang 4
2 VB-
1 VB+

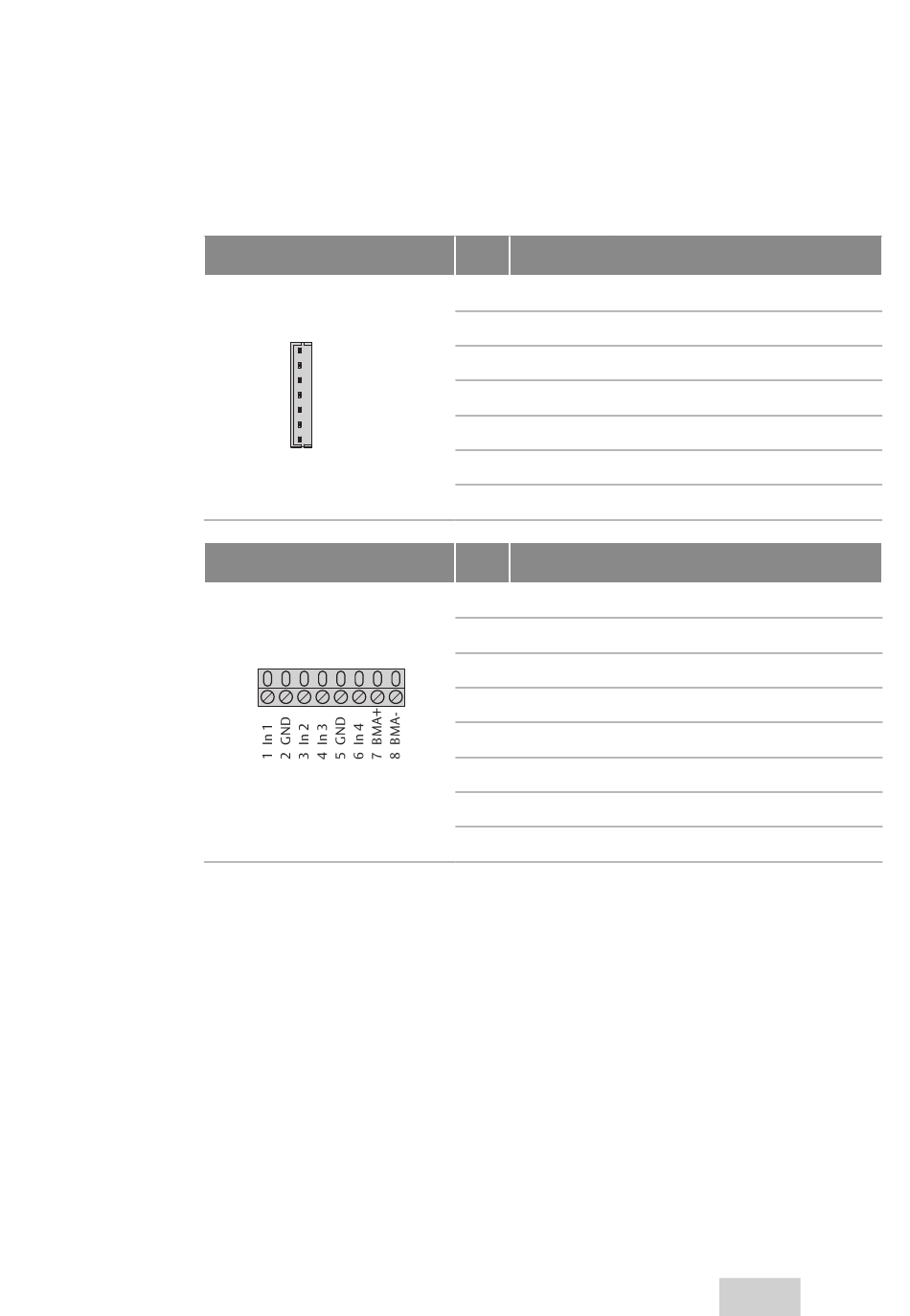

Inputs
Description
7 Output 3 Black
6 Vcc Red
5 Output 5 Grey
4 Output 6 Brown
3 Output 4 Blue
2 VB – Yellow
1 VB + Green
Description
1 In 1
2 GND
3 In 2
4 In 3
5 GND
6 In 4
7 BMA+
8 BMA –
Open collector
Open collector
Open collector
Open collector
