• Auspacken
- Packen Sie das Gerät vorsichtig aus
- Schäden sind dem Kurier (Post, Bahn oder Logistikun-
ternehmen) unverzüglich zu melden�
• Aufstellung:
- Das Gerät auf einer ebenen, stabilen, sauberen, rutsch-
festen, trockenen und feuerfesten Fläche aufstellen�
- Auf der Vorder- und Rückseite jeweils mindestens 20
cm Freiraum lassen�
- Der Installationsbereich muss groß genug und ausrei-
chend belüftet sein, um sicherzustellen, dass sich der
Raum nicht übermäßig durch die vom Gerät abgege-
bene Wärme erwärmt�
- Das Gerät nicht in unmittelbarer Nähe von Wärmequel-
len und in direktem Sonnenlicht aufstellen�
- Das Kühlsystem, der Pumpenmotor und die Elektronik
erzeugen Eigenwärme, die über Entlüftungsgitter ab-
geführt wird� Diese Entlüftungsgitter dürfen nie abge-
deckt werden!
Hinweis! Nach dem Aufstellen des Gerätes mindestens eine
Stunde abwarten, bevor das Gerät in Betrieb genommen
wird, um eine Beschädigung des Kühlsystems zu vermeiden�

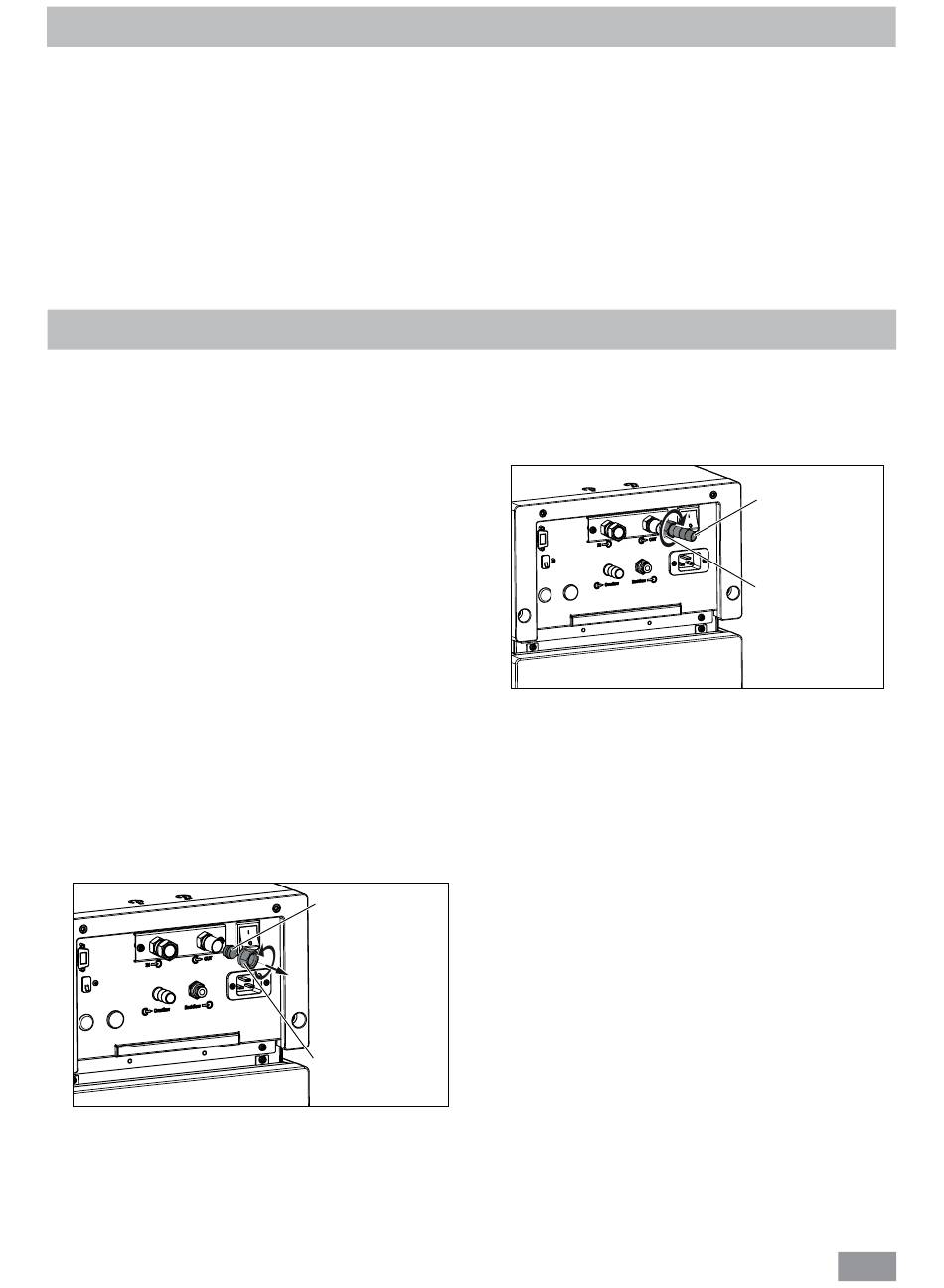

• Anschluss der Rohrleitungen/Schläuche
- Die Überwurfmuttern und Verschlussstopfen mit einem
Schraubenschlüssel (SW19) von den Pumpenanschlüs-
sen IN (8) und OUT (9) entfernen�
- Die Schläuche für die Umwälzung des externen Sys-
tems an den Pumpenanschlüssen M 16 x 1 für IN und
OUT direkt oder mit den Schlaucholiven anschließen�
Auspacken
• Lieferumfang
Vorbereitungen
- Durch einen Schlauch am "Overflow"-Anschluss kann
Verschlussstopfen
- Den "Backflow"-Anschluss mit einem geeigneten
Überwurfmuttern
Fig. 2
- RC 5 basic
- Netzkabel
- Schlaucholive NW 8 (2 Stck�)
- Schlaucholive NW 12 (2 Stck�)
- Kunststoffkappe (für "Overflow"-Anschluss)
- Kunststoffkappe (für "Backflow"-Anschluss)
- USB Kabel 2�0 A - Mikro B
- Kurzanleitung
- Garantiekarte�
- Die Schlaucholiven mit Überwurfmuttern an die Pum-
penanschlüsse IN und OUT schrauben� Die Schläuche
(NW12) auf die Oliven schieben� Die Schläuche müssen
mit geeigneten Schlauchschellen gesichert werden�
überlaufende Flüssigkeit in ein geeignetes Gefäß ge-
leitet werden� Das Gefäß sollte immer tiefer als der
"Overflow"-Anschluss positioniert werden�
Bei geschlossenem externem System, wenn in keinem
Fall das Risiko des Überschreitens des maximalen Flüs-
sigkeitstandes besteht, können Sie den „Overflow"-
Anschluss mit der beiliegenden Kunststoffkappe schlie-
ßen� Das minimiert den Energieverlust und schützt, bei
Langzeitanwendungen mit niedrigen Temperaturen und
hoher Luftfeuchtigkeit, vor ungewolltem Wassereintrag
und der damit verbundenen Volumenzunahme�
Wärmeausdehnung der Flüssigkeit überprüfen�
Schlauch am IKA Kalorimeter anbringen�
Wenn kein IKA Kalorimeter angeschlossen ist, ver-
schließen Sie bitte den „Backflow"-Anschluss mit der
beiliegenden Kunststoffkappe�
Schlaucholive
Überwurfmuttern
Fig. 3
7
